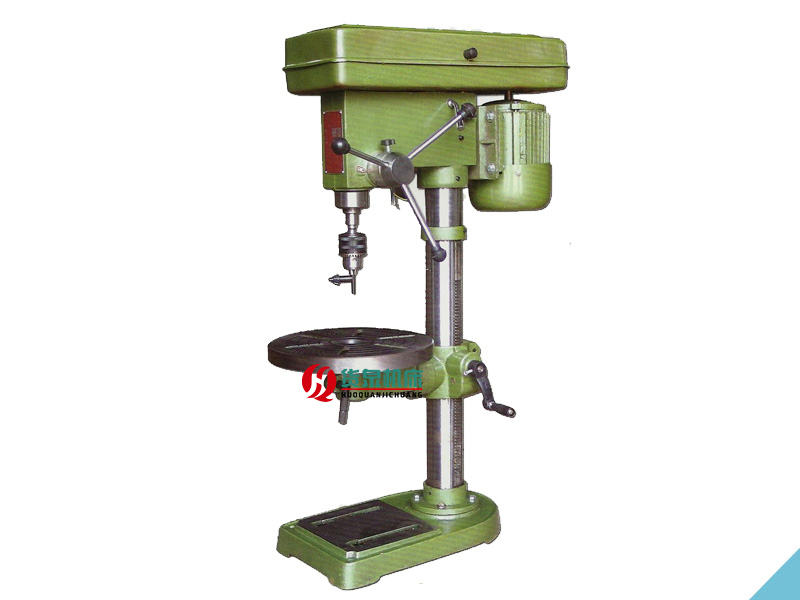

ST-20J臺式鉆床

日期:2021-10-21 來源:www.szzzw.cn 點擊:2032次

生產廠家：山東貨泉機床有限公司
產品名稱：ST-20J臺式鉆床
電機功率：750w
機床重量：約60kg
外形尺寸：800mm×470mm×300mm

在線咨詢全國熱線
13561118691

產品描述

?ST-25J臺式鉆床用途：

本臺鉆適用在金屬和其它材料上進行鉆、擴、鉸加工工序，它能廣泛地應用于單件或成批生產的儀表工業，機械制造和修配部門。

ST-25J臺式鉆床主要技術參數：

型號	ST-20J
最大鉆孔直徑	20
鉆夾頭尺寸	16
工作臺行程	360
工作臺尺寸	312
主軸行程	85
主軸中心至立柱表面距離	182
主軸錐度	MT3
立柱直徑	Φ74
主軸轉速范圍(r.p.m)	250-3200
底座尺寸	455*270
電動機功率	750W（380v）
總高	990
凈重/毛重	57/60
包裝尺寸	800×470×300

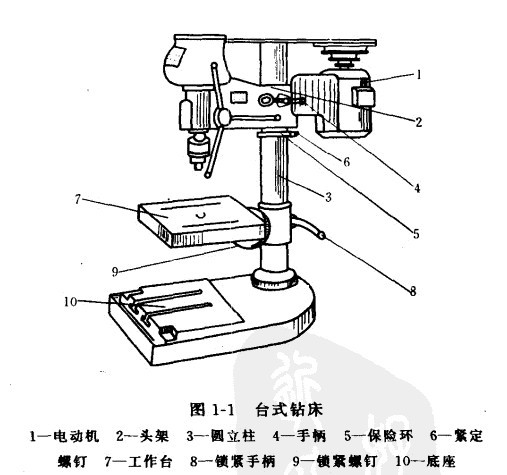

臺式鉆床簡稱臺鉆，是一種體積小巧，操作簡便，通常安裝在工作臺上使用的小型孔加工機床。臺式鉆床鉆孔直徑一般在32毫米以下，不超過32毫米。其主軸變速一般通過改變?nèi)菐г谒蛶л喩系奈恢脕韺崿F(xiàn)，主軸進給靠手動操作。搖臂鉆床可繞立柱回轉、升降，通常主軸箱可在搖臂上作水平移動。臺式鉆床一般由電動機、底座、主軸、工作臺、圓立柱、進給箱、主軸變速箱等部件構成，電動機通過五級變速帶輪，使主軸可變五種轉速，頭架2可在圓立柱3上面上、下移動，并可繞圓立柱中心轉到任意位置進行加工。工件較小時，可放在工作臺上鉆孔，當工件較大時，可把工作臺轉開，直接放在鉆床底座面上鉆孔。

（一）技術要求：

1、檢查電鉆電源總開關是否已開啟，鉆床上工、卡具、橫臂是否卡緊。

2、檢查完畢后按照安全操作規程進行操作。

3、使用臺鉆要穿戴好勞保用品，扎緊袖口，嚴禁戴手套作業，女同志或長頭發員工應戴好工作帽。

4、檢查臺鉆接地是否良好。

5、鉆削脆性金屬材料時，應配帶防護眼鏡，以防切屑傷人。

（二）安全分析

1、未檢查電源開關，及鉆床機身，易造成人員誤操作。

2、勞保穿戴不齊，袖口未扎緊或頭發未處理好，容易發生絞傷事故。

3、鉆屑飛濺，打傷施工人員。

（三）消減措施

1、操作前臺鉆電源開關必須在未開啟狀態，認真檢查臺鉆機身，特別是沖程受力較大部位，以保證臺鉆無缺陷，不帶病運行。

2、操作人員必須勞保穿戴齊全，扎緊袖口，頭發長的應盤在工作帽內，防止絞傷。

1、穿戴好防護用品，佩戴護目鏡。

使用和保養

(1)使用臺鉆前必須閱讀使用說明書，熟悉臺鉆結構、各手柄的功用、傳動和潤滑系統。

(2)在開動臺鉆前，應檢查工作臺是否夾緊在立柱上，以及主軸套筒的升降移動和電器設備的情況下是否正常。

(3)在調整工作臺的位置時，須先松開夾緊手柄，然后轉動手柄移動工作臺至所需要的位置后，再將手柄夾緊。

注：Z06、Z513、Z513E沒有工作臺升降機構。

(4)對于工作臺可傾斜的臺鉆拔出螺尾錐銷，松開緊固螺釘，可在垂直平面內調整工作傾斜度。

(5)為適應成批生產的需要，本臺鉆裝有鉆孔定深機構。在調整鉆孔深度時，應先松開緊定螺釘，使鉆頭接觸工件表面后，旋轉刻度盤至鉆孔深度位置，最后擰緊緊定螺釘即可鉆孔。

(6)鉆孔完畢后，放松手柄，使主軸套筒受彈簧的作用而自動復位。松開位于箱體底部的螺釘、旋轉彈簧盒于不同位置，可調整復位彈力的大小。

(7)松開夾緊手柄、工作臺可在水平面繞立柱回轉。

(8)如臺鉆在工作中發生故障及不正常的響聲時，應立即關停電動機并檢查原因。

(9)工作完畢后，應清除臺鉆上的鐵屑和塵污，并在未涂漆的表面涂上防銹油，以防銹蝕。

傳動系統和變速

(1)動力傳遞、由安裝在電動機軸端的電機皮帶輪，經一根三角帶，帶動主軸皮帶輪傳遞至主軸系統，對具有9級和12級變速的臺鉆則在電機皮帶輪與主軸皮帶輪之間增加中間皮帶輪、經三角帶傳至主軸皮帶輪。

(2)主軸變速是通過變換三角帶在皮帶輪上不同位置而獲得。在變換轉速時，松開兩個固定螺釘，撥動調節手柄、皮帶即松弛、變換皮帶至所需位置后，再撥動調節手柄使三角皮帶張緊適當，擰緊兩個固定螺釘后即可工作。另外，臺鉆在變換轉速時，松開主軸箱上的鎖緊螺釘，轉動電機，皮帶即松馳，變換皮帶至所需位置后，松開電機，則電動機在張緊彈簧的作用下，會使三角帶張緊，然后擰緊鎖緊螺釘、即可工作。

安全防范

1、熟悉機床的結構和性能，以防潛在的危險。

2、開機前檢查電機銘牌上的電壓和頻率是否和電源一致。

3、機床電源插頭、插座上的各觸腳應可靠、無松動并無接觸不良現象。

4、不要濫用電線，不要用力猛拉插座上的電源線，電線應遠離高溫、油膩、

尖銳邊緣的場所。

5、機床要可靠接地。

6、當發生故障時應立即切斷電源，斷開電源開關，然后再進行檢查修理。

7、機床在工作或檢修調試時，在工作場所周圍裝上防護罩。

8、在機床啟動前拿掉留在機床上的扳手等工具。

9、保持工作區干凈整潔，不要在雜亂、潮濕、微弱光線、易燃易爆的場地場所使用機床。

10、不要讓兒童接近機器，避免各種不安全因素。
