裝配使用范圍：中型銑床、鉆床、以及平面磨床等機械設備。

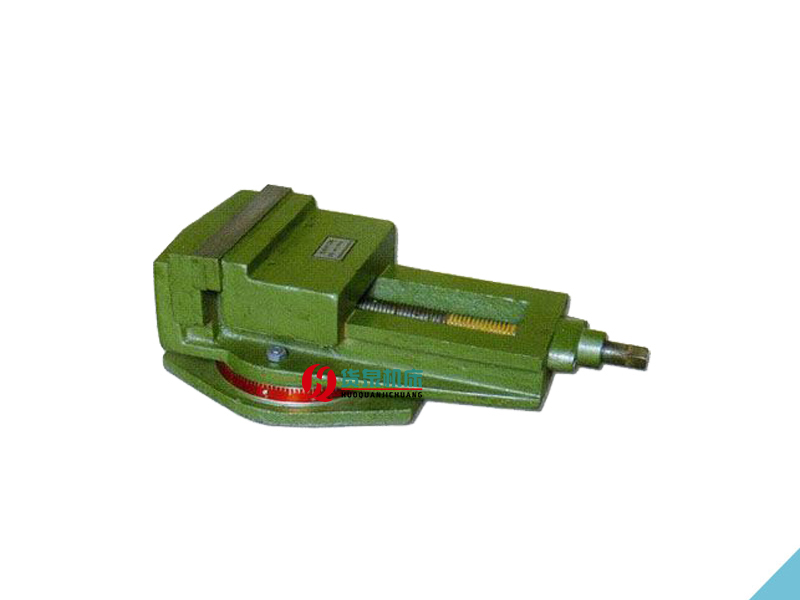

用扳手轉動絲杠，通過絲杠螺母帶動鉗身移動，形成對工件的加緊與松開。 　機用平口鉗裝配結構是將可拆卸的螺紋連接和銷連接的鑄鐵合體；活動鉗身的直線運動是由螺旋運動轉變的；工作表面是螺旋副、導軌副及間隙配合的軸和孔的摩擦面。

設計結構簡單緊湊，夾緊力度強，易于操作使用。內螺母一般采用較強的金屬材料，使夾持力保持更大，一般都會帶有底盤，底盤帶有180°刻度線可以360°平面旋轉。

在設計和生產實際工作中，經常要閱讀裝配圖。例如，在設計過程中，要按照裝配圖來設計和繪制零件圖；在安裝機器及其部件時，要按照裝配圖來裝配零件和部件；在技術學習或技術交流時，則要參閱有關裝配圖才能了解、研究一些工程、技術等有關問題。

1、了解裝配件的功用、性能和工作原理。

2、弄清各零件間的裝配關系和裝拆次序。

3、看懂各零件的主要結構形狀和作用等。

4、了解技術要求中的各項內容。

是以“機用平口鉗”裝配圖為例來說明裝配圖的方法和步驟

① 從標題欄中可以了解裝配體的名稱、大致用途及圖的比例等。

② 從零件編號及明細欄中，可以了解零件的名稱、數量及在裝配體中的位置。

③ 分析視圖，了解各視圖、剖視、斷面等相互間的投影關系及表達意圖。

該裝配圖大致結構為長方塊，規格0～70；讀標題欄和明細欄了解部件名稱為“機用平口鉗”，共有零件11個，其中標準件2個，自制零件九個；各零件的名稱、材料和數量；按圖上的編號了解各零件的大體裝配情況。

?
