Z516B臺式鉆床

日期:2021-10-21 來源:www.szzzw.cn 點擊:2908次

生產廠家：山東貨泉機床有限公司

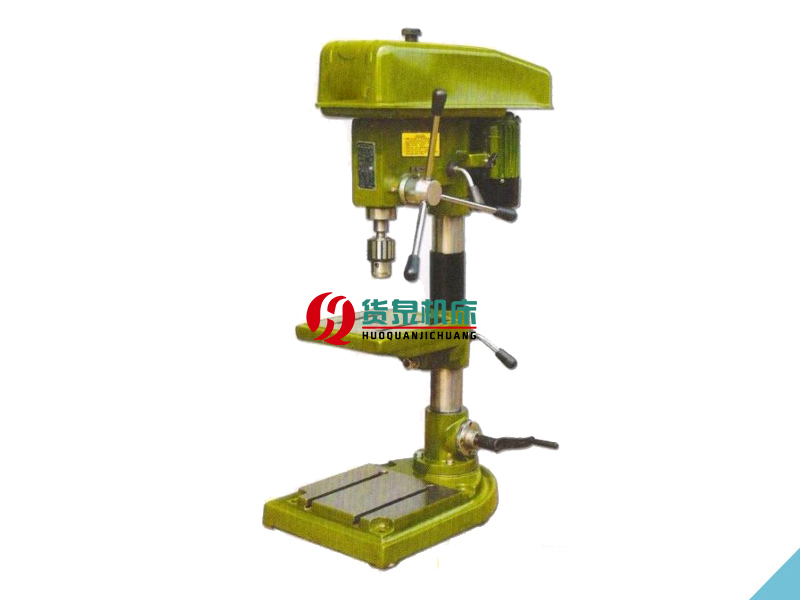

產品名稱：Z516B臺式鉆床
電機功率：550w
機床重量：約108kg
外形尺寸：790mm×440mm×960mm

在線咨詢全國熱線
13561118691

產品描述

Z516B臺式鉆床主要技術參數：

型號	Z516B
最大鉆孔直徑	16
主軸最大行程	100
工作臺尺寸	200*230
主軸行程	100
主軸中心至立柱表面距離	193
主軸錐度	MT3
立柱直徑	Φ70
主軸轉速范圍(r.p.m)	480-4100
底座尺寸	528*360
電動機功率	550W（380v）
總高?（mm)	1037
凈重/毛重	108/90
包裝尺寸	790×440×960

?臺式鉆床安全操作規程

規范鉆床機的維護和操作方法，確保員工正確使用機器,使機器處于良

好可使用的安全狀態。

范圍：

適用于生產車間產品加工的操作。

作業前準備：

檢查機身不能有油污和雜物,要保持整潔,干凈。檢查電源線不能有破損,螺絲要牢固，活動部位要良好,如滑動位缺油要加油。插上電源后,按開關檢查鉆床電器性能要有開關作用。主軸三角膠帶防護罩應齊全良好.

作業步驟及注意事項：

?1、操作員需佩帶防護眼鏡,工作服要到“三緊”(袖口緊、領口緊、下擺緊)，女性操作者應盤起頭發,嚴禁操作者戴手套和空露腳趾的鞋子、以防傷人事故發生.?

?2、按下起動開關,檢查轉動系統有無異常響聲。工裝夾具要牢固可靠,鉆小件物品要用工具夾持,不能用手拿著鉆了孔,工作時不準戴手套操作。裝夾鉆嘴,要用扳手鎖牢. 工件加工時應跟據工件材質和要求,選擇機床速度,對鉆較深的孔時要加注冷卻液冷卻鉆嘴,防止鉆嘴燒壞。鉆嘴上繞有雜物時,要停車清除,禁用風槍,手拉,應用刷子或鐵鉤清除. 運轉過程中不能用手碰觸鉆嘴.

3、操作員須熟悉機床的設備結構和性能、用途及操作注意事項，嚴禁超負荷使用設備。

4、鉆床運轉時，操作員不準離開工作崗位，不得與他人攀談；因故要離開時必須停車并切斷電源。

5、機床的防護、保險、信號裝置和機械傳動、電氣防護裝置應完好、可靠；工、卡具應完好，否則不準開動。

6、鉆床接地良好，工作平臺要緊住，墊板應平整；工作前鎖緊手柄應鎖緊，工件應夾緊可靠。機床開動后，不允許接觸任何旋轉部位。

7、應保持機床豎直向上，請勿顛覆傾倒。不要進行超出切削能力的工作，避免機床超負荷工作。

8、使用前應認真檢查各易損部件，確保其處于完好狀態；橫臂必須卡緊。鉆床及搖臂轉動范圍內，不準堆放物品，橫臂和工作臺上不準有浮放物件。

9、根據工件要求和工藝要求，合理調整各定位、限位裝置，正確選用和安裝刀具。保持鉆頭銳度，及時添加切削液。

10、工作中必須經常檢查各部分的運轉情況和潤滑系統的工作情況，如有異?；蚴鹿蕰r(shí)，應立即停機、斷電由專業人員檢修，排除故障后開車。

11、鉆孔徑較大的孔時，應用低速進行切削；鉆小件時，應用工具夾持，防止被加工件帶起旋轉，不準用手拿著或按著鉆孔。

12、精鉸深孔時，拔取圓器和銷棒，不可用力過猛，以免手撞在刀具上。

13、變換速度、更換鉆頭時，必須關閉電源開關；調整鉆床速度、行程、裝夾工具和工件時，以及擦試鉆床時要停車進行。嚴禁用手去停住轉動著的鉆頭。

14、使用自動走刀時，要選好進給速度，調整好行程限位塊。手動進刀時，一般按照逐漸增壓和逐漸減壓原則進行，以免用力過猛造成事故。

使用和保養

(1)使用臺鉆前必須閱讀使用說明書，熟悉臺鉆結構、各手柄的功用、傳動和潤滑系統。

(2)在開動臺鉆前，應檢查工作臺是否夾緊在立柱上，以及主軸套筒的升降移動和電器設備的情況下是否正常。

(3)在調整工作臺的位置時，須先松開夾緊手柄，然后轉動手柄移動工作臺至所需要的位置后，再將手柄夾緊。

注：Z06、Z513、Z513E沒有工作臺升降機構。

(4)對于工作臺可傾斜的臺鉆拔出螺尾錐銷，松開緊固螺釘，可在垂直平面內調整工作傾斜度。

(5)為適應成批生產的需要，本臺鉆裝有鉆孔定深機構。在調整鉆孔深度時，應先松開緊定螺釘，使鉆頭接觸工件表面后，旋轉刻度盤至鉆孔深度位置，最后擰緊緊定螺釘即可鉆孔。

(6)鉆孔完畢后，放松手柄，使主軸套筒受彈簧的作用而自動復位。松開位于箱體底部的螺釘、旋轉彈簧盒于不同位置，可調整復位彈力的大小。

(7)松開夾緊手柄、工作臺可在水平面繞立柱回轉。

(8)如臺鉆在工作中發生故障及不正常的響聲時，應立即關停電動機并檢查原因。

(9)工作完畢后，應清除臺鉆上的鐵屑和塵污，并在未涂漆的表面涂上防銹油，以防銹蝕。

傳動系統和變速

(1)動力傳遞、由安裝在電動機軸端的電機皮帶輪，經一根三角帶，帶動主軸皮帶輪傳遞至主軸系統，對具有9級和12級變速的臺鉆則在電機皮帶輪與主軸皮帶輪之間增加中間皮帶輪、經三角帶傳至主軸皮帶輪。

(2)主軸變速是通過變換三角帶在皮帶輪上不同位置而獲得。在變換轉速時，松開兩個固定螺釘，撥動調節手柄、皮帶即松弛、變換皮帶至所需位置后，再撥動調節手柄使三角皮帶張緊適當，擰緊兩個固定螺釘后即可工作。另外，臺鉆在變換轉速時，松開主軸箱上的鎖緊螺釘，轉動電機，皮帶即松馳，變換皮帶至所需位置后，松開電機，則電動機在張緊彈簧的作用下，會使三角帶張緊，然后擰緊鎖緊螺釘、即可工作。

安全防范

1、熟悉機床的結構和性能，以防潛在的危險。

2、開機前檢查電機銘牌上的電壓和頻率是否和電源一致。

3、機床電源插頭、插座上的各觸腳應可靠、無松動并無接觸不良現象。

4、不要濫用電線，不要用力猛拉插座上的電源線，電線應遠離高溫、油膩、尖銳邊緣的場所。

5、機床要可靠接地。

6、當發生故障時應立即切斷電源，斷開電源開關，然后再進行檢查修理。

7、機床在工作或檢修調試時，在工作場所周圍裝上防護罩。

8、在機床啟動前拿掉留在機床上的扳手等工具。

9、保持工作區干凈整潔，不要在雜亂、潮濕、微弱光線、易燃易爆的場地場所使用機床。

10、不要讓兒童接近機器，避免各種不安全因素。

11、參觀者必須保持在安全距離以外。
