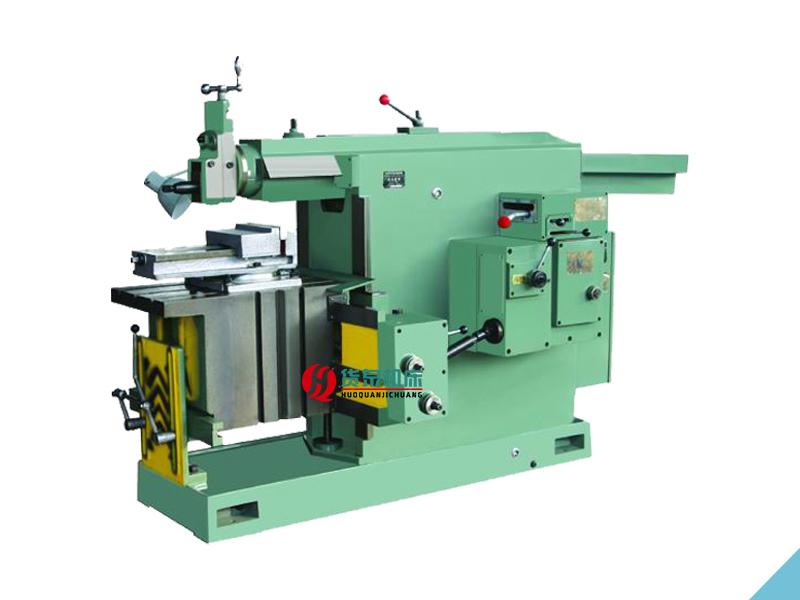

由圖可以看出，搖桿滑塊機構與凸輪機構串聯而成的運動分析

（1） 運動是否具有確定的運動

該機構中構件n=5。在各個構件構成的的運動副中Pl=6,Ph=1.凸輪和轉子、2桿組成運動副中有一個局部自由度，即F'=1。機構中不存在虛約束。.由以上條件可知：機構的自由度 ???F=3n-(2Pl+Ph-p')-F'=1

機構的原動件是凸輪機構，原動件的個數等于機構的自由度，所以機構具有確定的運動。

（2） 機構傳動功能的實現

在原動件凸輪1帶動桿2會在一定的角度范圍內搖動。通過連桿3推動滑塊4運動，從而實現滑塊(刨刀)的往復運動。

（3） 主傳動機構的工作性能

凸輪1 的角速度恒定，推動2桿搖擺，在凸輪1 隨著角速度轉動時，連桿3也隨著桿2 的搖動不斷的改變角度，使滑塊4的速度變化減緩，即滑塊4的速度變化在切削時不是很快，速度趨于勻速；在凸輪的回程時，只有慣性力和摩擦力，兩者的作用都比較小，因此，機構在傳動時可以實現刨頭的工作行程速度較低，而返程的速度較高的急回運動。傳動過程中會出現小傳動角的位置，設計過程中應注意增大基圓半徑，以小傳動角。機構中存在高副的傳動，降低了傳動的穩定性。

（4） 機構的傳力性能 ?????????????????????????????????????????

要實現機構的往返運動，必須在凸輪1 和轉子間增加一個力，使其在回轉時能夠順利的返回，方法可以是幾何封閉或者是力封閉。幾何封閉為在凸輪和轉子設計成齒輪形狀，如共扼齒輪，這樣就可以實現其自由的返回。

機構在連桿的作用下可以有效的將凸輪1的作用力作用于滑塊4。但是在切削過程中連桿3和桿2也受到滑塊4的作用反力。桿2回受到彎力，因此對于桿2 的彎曲強度有較高的要求。同時，轉子與凸輪1 的運動副為高副，受到的壓強較大。所以該機構不適于承受較大的載荷，只使用于切削一些硬度不高的高的小型工件。

該機構在設計上不存在影響機構運轉的死角，機構在運轉過程中不會因?yàn)闄C(jī)構本身的問題而突然停下。

???（5） 機構的動力性能分析。

由于凸輪的不平衡，在運轉過程中，會引起整個機構的震動，會影響整個機構的壽命。所以在設計使用的過程中應處理好機械的震動問題，可以增加飛輪減少機械的震動，以免造成不必要的損失和危險。

（6）機構的合理性

此機構使用凸輪和四連桿機構，設計簡單，維修，檢測都很方便。同時，機構的尺寸要把握好，如桿2太長的話，彎曲變形就會很大，使桿2承受不了載荷而壓斷，如果太短的話，就不能有效的傳遞凸輪1 的作用力和速度。同時。凸輪具有不平衡性，在設計中盡量使凸輪的重量小一些，減小因?yàn)橥馆喴鸬恼麄€(gè)機構的不平衡和機器的震動。

（7）機構的經濟性

?????該機構使用的連桿和凸輪都不是精密的結構，不需要特別的加工工藝，也不需要特別的材料來制作，也不需要滿足特別的工作環境，所以該機構具有好的經濟效益，制作方便，實用。不過機器的運轉可能會造成一定的噪音污染；凸輪機構為高副機構，不宜承受較大的載荷。

機床在運行至600小時的時候，我們應該對機床進行一級保養，以操作工人為主，維修工人配合進行，

在對機床進行一級保養之前，我們應該先切斷電源，然后在進行保養工作：

一、機床的外部保養：

1.??擦洗機床表面，要求無黃袍、無油污。

2.?配齊螺釘、螺母、手柄、手球、標牌等。

3.?清洗附件。

二、傳動系統的保養：

1.??清洗滑枕、絲桿、傘齒輪。

2.?檢查齒輪、撥叉滑塊、定位螺釘。

3.?清掃機床內腔。

4.?檢查、調整傳動皮帶松緊。

三、刀架、橫梁及工作臺的保養：

1.??清洗刀架、絲桿，調整剎鐵與導軌間隙。

2.?清洗工作臺、橫梁、導軌及絲桿螺母、傘齒輪。

3.?修光工作臺毛刺。

四、液壓潤滑系統的保養：

1.??清洗、配齊油杯、油氈、油線、濾油器，加注潤滑油，無泄漏。

2.?系統完整，油路暢通。

3.?檢查壓力表，調整油壓（液壓牛頭刨）。

五、電器系統的保養：

1.??擦拭電動機、電器箱。

2.?檢查、緊固接零裝置。

二級保養注意事項：

機床運行至5000小時的時候，我們要對機床進行二級保養，在對機床進行二級保養時，這次我們應該以維修工人為主，操作工人參加保養的工作。我們不僅要執行以及保養的內容及要求，還應該做好以下幾個工作，并對易損件進行測繪，提出備用配件。?

在對機床進行二級保養之前，我們同樣應該先切斷電源，然后在進行保養工作：

一、傳動系統的保養：

1.??檢查導軌、壓板，修光毛刺。

2.??檢查齒輪、絲桿、棘輪、軸、軸承、內部大齒輪的磨損情況，調整搖桿滑塊間隙。

3.?修復或更換嚴重磨損零件。

一、刀架，橫梁及工作臺：

1.?檢查、調整傘齒輪、絲桿與螺母、剎鐵與導軌間隙。

2.?修復或更換嚴重?fù)p壞零件。

二、液壓潤滑系統：

1.??清洗油泵、油池。

2.?更換油封。

3.?修復或更換損壞零件。

三、電器：

1.??清洗電動機，更換潤滑脂。

2.?修復或更換損壞的元件。

3.?電器符合設備完好標準要求。

四、精度檢測：

1.??校正機床水平，檢查、調整、修復精度。

2.??精度符合設備完好標準要求。
