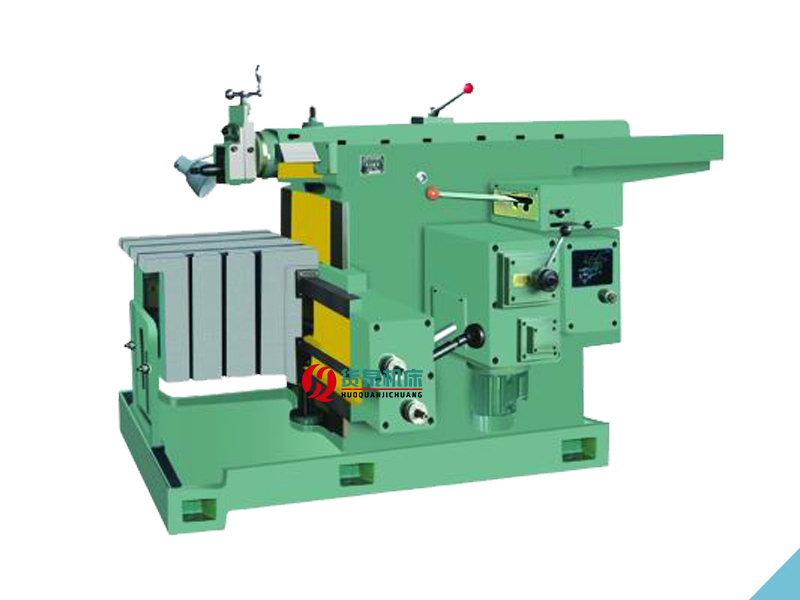

由圖我們可以以看出，曲柄搖桿機構與齒條傳動機構串聯而成

（1）運動是否具有確定的運動

該機構由齒條、扇形齒輪3、滑塊2和桿1組成，其中桿1為主動件?；瑝K2以移動副的方式和扇形齒輪3連在一起。機構具有3個活動構件。機構中的運動副有原動件1的鉸接，1和2的轉動副以及2和3的移動副。機構中的運動副全都是低副，且Pl=4.在該機構中沒有高副，也不存在局部自由度和虛約束。由此可知：

?????????????F=3n-(2Pl+Ph-p')-F'=1

?機構中有一個原動件，原動件的個數等于該機構的自由度。所以，該機構具有確定的運動。

(2）機構功能的實現

?????根據機構圖可知，整個機構的運轉是由原動件1帶動的。桿1通過滑塊2帶動扇形齒輪3的運動。扇形齒輪3和與刨頭連接的齒條嚙合。從而實現刨刀的往復運動。

（3）機構的工作性能

該機構中原動件1對滑塊2的壓力角一直在改變。但是原動件1的長度較小，扇形齒輪的半徑較大，即原動件1的變化速度對于扇形齒輪3的影響不是很大，同時機構是在轉速不大的情況下運轉的，也就是說，在扇形齒輪作用下的齒條的速度在切削過程中變化不大。趨于勻速運行。

???原動件1在滑塊2上的速度始終不變，但是隨著原動件1的運轉，在一個周期里，BC的長度由小到大，再變小。而BC的長度是扇形齒輪3的回轉半徑，也就是說，在機構的運行過程中，推程的速度趨于穩定，在刨頭回程時，由于扇形齒輪受到齒條的反作用力減小。`還有扇形齒輪3的回轉半徑減小，使扇形齒輪的回程速度遠大于推程時的速度。即可以達到刨床在切削時速度較低，但是在回程時有速度較高的急回運動的要求。在刨頭往返運動的過程中，避免加減速度的突變的產生。

（4）機構的傳遞性能

??該機構中除了有扇形齒輪和齒條接觸的兩個高副外，所有的運動副都是低副，齒輪接觸的運動副對于載荷的承受能力較強，所以，該機構對于載荷的承受能力較強，適于加工一定硬度的工件。同時。扇形齒輪是比較大的工件，強度比較高，不需要擔心因為載荷的過大而出現機構的斷裂。

?在整個機構的運轉過程中，原動件1是一個曲柄，扇形齒輪3只是在一定的范圍內活動，對于桿的活動影響不大，機構的是設計上不存在運轉的死角，機構可以正常的往復運行。

（5）機構的動力性能分析

??該機構的主傳動機構采用導桿機構和扇形齒輪，齒條機構。齒條固結于刨頭的下方。扇形齒輪的重量較大，運轉時產生的慣量也比較大，會對機構產生一定的沖擊，使機構震動，不過在低速運轉情況下，影響不會很大。

（6）機構的合理性

?該機構的設計簡單，尺寸可以根據機器的需要而進行選擇，不宜過高或過低。同時，扇形齒輪的重量有助于保持整個機構的平衡。使其重心穩定。由于該機構的設計較為簡單。所以維修方便。，除了齒輪的嚙合需要很高的精確度外沒有什么需要特別設計的工件，具有較好的合理性。

?
