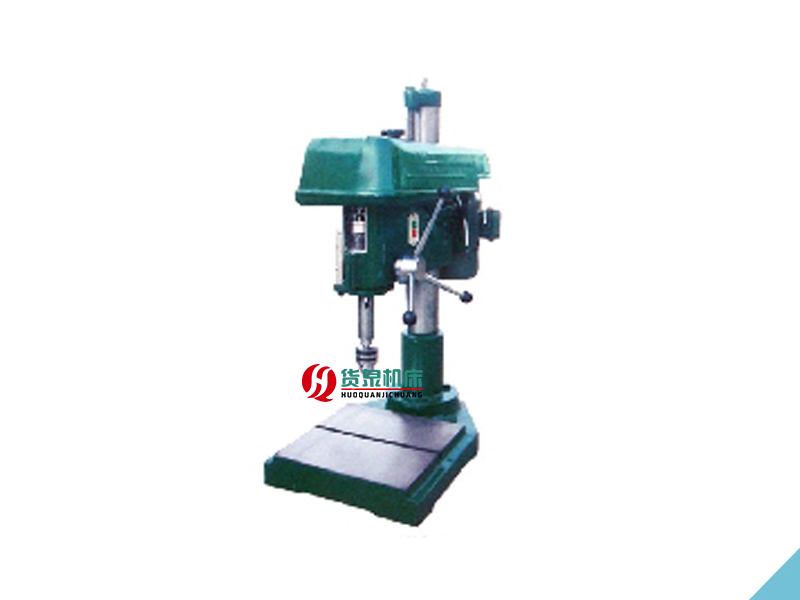

Z532臺式鉆床

日期:2021-10-21 來源:www.szzzw.cn 點擊:2164次

生產廠家：山東貨泉機床有限公司
產品名稱：Z532臺式鉆床
電機功率：1.1kw
機床重量：約172kg

在線咨詢全國熱線
13561118691

產品描述

?Z4125工業臺鉆用途：

本臺鉆適用在金屬和其它材料上進行鉆、擴、鉸加工工序，它能廣泛地應用于單件或成批生產的儀表工業，機械制造和修配部門。

Z4125工業臺鉆主要技術參數：

型??? 號	Z532
最大鉆孔直徑	32
主軸中心線至機柱中心線距離	320
主軸錐度	MT3#
主軸最大行程	120
主軸轉速范圍 4速	250-1220
工作臺面尺寸	375x360
主軸端面至工作臺面最大距離	530
總高度	1100
電機功率：4級	1.1KW
機床重量	172

Z4125工業臺鉆使用和保養：

(1)使用臺鉆前必須閱讀使用說明書，熟悉臺鉆結構、各手柄的功用、傳動和潤滑系統。

(2)在開動臺鉆前，應檢查工作臺是否夾緊在立柱上，以及主軸套筒的升降移動和電器設備的情況下是否正常。

(3)在調整工作臺的位置時，須先松開夾緊手柄，然后轉動手柄移動工作臺至所需要的位置后，再將手柄夾緊。

注：Z06、Z513、Z513E沒有工作臺升降機構。

(4)對于工作臺可傾斜的臺鉆拔出螺尾錐銷，松開緊固螺釘，可在垂直平面內調整工作傾斜度。

(5)為適應成批生產的需要，本臺鉆裝有鉆孔定深機構。在調整鉆孔深度時，應先松開緊定螺釘，使鉆頭接觸工件表面后，旋轉刻度盤至鉆孔深度位置，最后擰緊緊定螺釘即可鉆孔。

(6)鉆孔完畢后，放松手柄，使主軸套筒受彈簧的作用而自動復位。松開位于箱體底部的螺釘、旋轉彈簧盒于不同位置，可調整復位彈力的大小。

(7)松開夾緊手柄、工作臺可在水平面繞立柱回轉。

(8)如臺鉆在工作中發生故障及不正常的響聲時，應立即關停電動機并檢查原因。

(9)工作完畢后，應清除臺鉆上的鐵屑和塵污，并在未涂漆的表面涂上防銹油，以防銹蝕。

傳動系統和變速

(1)動力傳遞、由安裝在電動機軸端的電機皮帶輪，經一根三角帶，帶動主軸皮帶輪傳遞至主軸系統，對具有9級和12級變速的臺鉆則在電機皮帶輪與主軸皮帶輪之間增加中間皮帶輪、經三角帶傳至主軸皮帶輪。

(2)主軸變速是通過變換三角帶在皮帶輪上不同位置而獲得。在變換轉速時，松開兩個固定螺釘，撥動調節手柄、皮帶即松弛、變換皮帶至所需位置后，再撥動調節手柄使三角皮帶張緊適當，擰緊兩個固定螺釘后即可工作。另外，臺鉆在變換轉速時，松開主軸箱上的鎖緊螺釘，轉動電機，皮帶即松馳，變換皮帶至所需位置后，松開電機，則電動機在張緊彈簧的作用下，會使三角帶張緊，然后擰緊鎖緊螺釘、即可工作。?

安全防范

1、熟悉機床的結構和性能，以防潛在的危險。

2、開機前檢查電機銘牌上的電壓和頻率是否和電源一致。

3、機床電源插頭、插座上的各觸腳應可靠、無松動并無接觸不良現象。

4、不要濫用電線，不要用力猛拉插座上的電源線，電線應遠離高溫、油膩、尖銳邊緣的場所。

5、機床要可靠接地。

6、當發生故障時應立即切斷電源，斷開電源開關，然后再進行檢查修理。

7、機床在工作或檢修調試時，在工作場所周圍裝上防護罩。

8、在機床啟動前拿掉留在機床上的扳手等工具。

9、保持工作區干凈整潔，不要在雜亂、潮濕、微弱光線、易燃易爆的場地場所使用機床。

10、不要讓兒童接近機器，避免各種不安全因素。

11、參觀者必須保持在安全距離以外。

12、不要進行超過切削能力的工作，避免機床超負荷工作。

13、穿戴合適，不要穿戴諸如寬松衣服、手套、領帶、手飾品等之類易被機床運動件帶入的服飾操作機床。建議工作時穿上防滑鞋，戴上工作帽，長發應盤入帽內，長袖卷到肘部以上。

14、不要在酒后或疲勞狀態下操作機床。

15、保持機床豎直向上，請勿顛覆傾至。

16、定期保養機床，保持鉆頭銳利，切削進中注銷。

17、為了避免偶然事故，在接上電源前檢查開關是否斷開。

18、使用本廠生產或推薦的零配件，以免發生損壞機器。

19、不要在機床上或附近堆放雜物，以免發生傷害事故。

20、在使用機床前認真檢查易損部位，以便及時修理或更換。

21、在加工孔徑較大的孔時，請用低速檔進行切削。

22、機床工作前必須鎖緊應該鎖緊的手柄，工件應可靠夾緊。

23、機床停止運轉前，請不要打開皮帶護罩。

24、使用機床時，請罩好安全護罩。

臺式鉆床操作規程

1、工作前

1.1檢查各操作手柄、開關、旋鈕是否在正確位置、操縱是否靈活、

安全裝置是否齊全、可靠。

1.2按潤滑要求加油潤滑，然后接通電源。

1.3低速運轉3-5分鐘，確認正常后方開始工作。

2、工作中

2.1 嚴禁超負荷、超性能作業加工。

2.2裝卸鉆頭應停車進行，裝鉆夾頭及錐柄銑刀鉆頭的，錐面要擦凈，

裝夾要牢靠。卸下時用標準斜鐵和銅錘輕敲、嚴禁用其它物件亂敲。

2.3 工件、工裝要正確固定，禁止帶手套操作。

2.4 機床運轉中出現異?，F象，應立即停機，查明原因及時處理。

3、工作后

3.1 必須將各操縱手柄置于“停機”位置，切斷電源。

3.2 進行日常維護保養。

3.3 如較長時間不用，應在鉆床末涂漆的表面涂油保養。

4、周期性保養

4.1 鉆床運行三個月應進行周期性保養，保養時間1-2小時，以操作

工為主，維修工人配合進行。

4.2 首先切斷電源，然后進行保養工作（見下表）

鉆床保養內容表：

?	保養部位	保養內容及要求
1	外保養	1.?擦洗機床，做到無油污、污銹蝕。 2.?配齊螺釘、螺母。
2	傳動系統	檢查傳動系統是否靈活，皮帶松緊程度。
3	電器	擦拭電機，檢查、緊固接零裝置。
4	主軸皮帶輪軸承和主軸下的軸承	定期用黃油潤滑（每年清洗一次，需卸下主軸皮帶輪和花鍵套，將軸承從軸承座中取出，然后添加黃油。）
5	其它摩擦部分和軸承	用機油潤滑主軸下面的軸承及用機油注入主軸皮帶輪花鍵套中。
