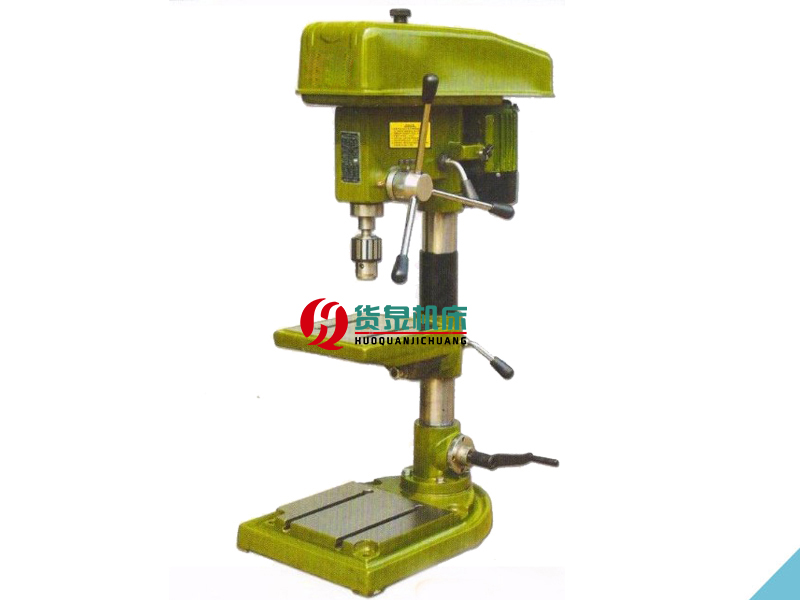

Z4125工業臺鉆

日期:2021-10-21 來源:www.szzzw.cn 點擊:2540次

生產廠家：山東貨泉機床有限公司
產品名稱：Z4125工業臺鉆
電機功率：750w
機床重量：約165kg
外形尺寸：880mm×540mm×1050mm

在線咨詢全國熱線
13561118691

產品描述

?Z4125工業臺鉆用途：

本臺鉆適用在金屬和其它材料上進行鉆、擴、鉸加工工序，它能廣泛地應用于單件或成批生產的儀表工業，機械制造和修配部門。

Z4125工業臺鉆主要技術參數：

型號	Z4125
最大鉆孔直徑	25
鉆夾頭尺寸	16
主軸最大行程	125
工作臺尺寸	280*300
主軸端至工作臺面最大距離	367
主軸端至底座臺面最大距離	630
主軸中心至立柱表面距離	240
主軸錐度	MT3
立柱直徑	Φ85
主軸轉速范圍(r.p.m)	365-3150
底座尺寸	590*375
電動機功率	750（380v）
總高?（mm)	1127
凈重/毛重.(kg)	165/140
包裝尺寸	880×540×1050 ?

?臺式鉆床保養規程：

一、設備上不得有其他雜物，設備表面應保持清潔

二、生產操作人員應嚴格按照標準操作規程進行生產操作，嚴禁隨意操作

三、設備電路必須可靠接地，以保護人身安全

四、機身擺放應平穩，不得有任何擺動現象，必要時底座可用螺栓固定在工作臺上

五、鉆床底座應與工作臺面保持水平

六、定期對設備各個潤滑點注油

七、定期檢查、調整主杠螺母緊固情況，確保設備的安全使用

八、定期檢查電動機皮帶輪和主軸驅動皮帶輪的緊固情況，防止設備工作時意外脫落

九、電機三角帶和主軸驅動傳動部位，必須安裝防護罩

十、更換鉆頭時，不得使用鋼鐵類工具進行敲打，應使用專用工具進行鉆頭的拆、裝

十一、設備嚴禁帶故障運行

十二、設備運行中有無異常響聲

十三、設備是否有損壞或缺少的部件

十四、愛護機器，嚴禁野蠻操作

十五、操作人員應隨時注意設備進行情況，出現問題及時停機、上報

十六、設備應制定相關的設備維護保養記錄，將檢查及維修的所有內容記錄在案

十七、設備應定期進行檢查其內容包括：

1. 每日檢查內容：

(1) 機身擺放平穩，無任何擺動現象

(2) 機體絲桿和驅動軸無油污

(3) 設備整體清潔，潤滑正常

(4) 設備運行中有無異常響聲

(5) 設備上和周圍有無雜物

(6) 鉆床底座與工作臺面保持水平

2. 定期檢查內容：

1) 將皮帶拆下，手動轉動電機和飛輪的運轉情況

2) 檢查各潤滑部位的使用情況

3) 電源開關及電路線纜使用情況

4) 緊固部位螺釘及螺帽無松動

5) 設備電路良好接地

6) 對各潤滑部位進行加油

7) 設備動產中有無異常響聲

8) 檢查電機的散熱效果

9) 是否有損壞或缺少的部件

10) 檢查皮帶使用情況

使用和保養

(1)使用臺鉆前必須閱讀使用說明書，熟悉臺鉆結構、各手柄的功用、傳動和潤滑系統。

(2)在開動臺鉆前，應檢查工作臺是否夾緊在立柱上，以及主軸套筒的升降移動和電器設備的情況下是否正常。

(3)在調整工作臺的位置時，須先松開夾緊手柄，然后轉動手柄移動工作臺至所需要的位置后，再將手柄夾緊。

注：Z06、Z513、Z513E沒有工作臺升降機構。

(4)對于工作臺可傾斜的臺鉆拔出螺尾錐銷，松開緊固螺釘，可在垂直平面內調整工作傾斜度。

(5)為適應成批生產的需要，本臺鉆裝有鉆孔定深機構。在調整鉆孔深度時，應先松開緊定螺釘，使鉆頭接觸工件表面后，旋轉刻度盤至鉆孔深度位置，最后擰緊緊定螺釘即可鉆孔。

(6)鉆孔完畢后，放松手柄，使主軸套筒受彈簧的作用而自動復位。松開位于箱體底部的螺釘、旋轉彈簧盒于不同位置，可調整復位彈力的大小。

(7)松開夾緊手柄、工作臺可在水平面繞立柱回轉。

(8)如臺鉆在工作中發生故障及不正常的響聲時，應立即關停電動機并檢查原因。

(9)工作完畢后，應清除臺鉆上的鐵屑和塵污，并在未涂漆的表面涂上防銹油，以防銹蝕。

傳動系統和變速

(1)動力傳遞、由安裝在電動機軸端的電機皮帶輪，經一根三角帶，帶動主軸皮帶輪傳遞至主軸系統，對具有9級和12級變速的臺鉆則在電機皮帶輪與主軸皮帶輪之間增加中間皮帶輪、經三角帶傳至主軸皮帶輪。

(2)主軸變速是通過變換三角帶在皮帶輪上不同位置而獲得。在變換轉速時，松開兩個固定螺釘，撥動調節手柄、皮帶即松弛、變換皮帶至所需位置后，再撥動調節手柄使三角皮帶張緊適當，擰緊兩個固定螺釘后即可工作。另外，臺鉆在變換轉速時，松開主軸箱上的鎖緊螺釘，轉動電機，皮帶即松馳，變換皮帶至所需位置后，松開電機，則電動機在張緊彈簧的作用下，會使三角帶張緊，然后擰緊鎖緊螺釘、即可工作。

安全防范

1、熟悉機床的結構和性能，以防潛在的危險。

2、開機前檢查電機銘牌上的電壓和頻率是否和電源一致。

3、機床電源插頭、插座上的各觸腳應可靠、無松動并無接觸不良現象。

4、不要濫用電線，不要用力猛拉插座上的電源線，電線應遠離高溫、油膩、尖銳邊緣的場所。

5、機床要可靠接地。

6、當發生故障時應立即切斷電源，斷開電源開關，然后再進行檢查修理。

7、機床在工作或檢修調試時，在工作場所周圍裝上防護罩。

8、在機床啟動前拿掉留在機床上的扳手等工具。

9、保持工作區干凈整潔，不要在雜亂、潮濕、微弱光線、易燃易爆的場地場所使用機床。

10、不要讓兒童接近機器，避免各種不安全因素。

11、參觀者必須保持在安全距離以外。
