CA6140 普通車床

日期:2021-10-21 來源:www.szzzw.cn 點擊:2357次

生產廠家：山東貨泉機床有限公司
產品名稱：CA6140 普通車床
電機功率：7.5KW
機床重量：2000kg
外形尺寸：2440mmX1150mmX1170mm

在線咨詢全國熱線
13561118691

產品描述

?CA6140普通車床主要技術參數：

型號		CA6140
床身上最大工件直徑		400mm
刀架上最大工件直徑		210mm
馬鞍槽最大工件直徑		-	630mm
馬鞍槽有效長度		-	210mm
最大工件長度		750mm/1000mm/1500mm/2000mm/ 3000mm
床身寬度		400mm
刀桿截面		25X25mm
主軸	主軸轉速范圍	11—1600 r/min (24 steps)
	主軸內孔	52mm(80mm)
	主軸孔錐度	Morse No.6 (莫氏6號)
進給	進給數量	64種(for each)
	公制螺紋	(1-192mm)44種(44kinds)
	英制螺紋	(1-24tpi)21種(21kinds)
	模數螺紋	0.25-48(模數39種)(Module 39 kinds)
	徑節螺紋	1-96DP(37種)(37 kinds)
床尾	床尾主軸最大行程	150mm
	床尾主軸直徑	75mm
	床尾主軸孔錐度	Morse No.5 (莫氏5號)
主電機		7.5KW(10HP)
包裝外形尺寸 (L×M×H mm)	750	2440X1150X1170		2440X1150X1700
	1000	2650X1150X1700		2650X1150X1700
	1500	3150X1150X1700		3150X1150X1700
	2000	3610X1150X1700		3610X1150X1700
	3000	4610X1150X1700		4610X1150X1700
重量 (Kg)	?	毛重 G.W. 凈重 N.W.
	750	2700 2000		2700 2000
	1000	2800 2100		2700 2000
	1500	3050 2250		2700 2000
	2000	3300 2600		2700 2000
	3000	4000 3450		2700 2000

搬運：

用起重機吊運裝有機床的包裝箱時，應按包裝箱上的標記套上鋼繩，在搬運和卸放時，不得使箱底和側面受到?jīng)_擊或劇烈震動，在任何情況下不得使包裝箱過度傾斜。利用緩杠在斜坡上移動包裝箱時，其坡度不得大于15度，滾杠直徑60至80毫米為宜。不許把包裝箱放在帶棱物體上或倒放!拆箱時首先檢查機床的外部情況，按“裝箱單”檢查附件和工具是否齊全。用起重機吊運已開箱的機床時，必須用鋼繩穿入床身前部第一和第三孔的筋板上，并利用床鞍保持平衡。起吊時，在鋼繩與機床接觸處必須墊上木板，或在鋼繩表面套上橡皮管.安裝

機床在出廠前已經檢查和試驗，安裝必須正確。否則，將影響機床精度及使用壽命，務請注意!地基尺寸，其深度根據土壤情況來決定。機床用六組楔鐵支承(工件長度為2000毫米以上的車床為8組)，每組兩塊放在地腳螺栓附近，其規格為寬40-60毫米，長140毫米，斜度5度。下面一塊大頭向內用水泥固定，上面一塊大頭向外便于調整。機床粗調后，地腳螺栓孔內灌人水泥，待水泥干透再進行精調。用水平儀在導軌兩端檢查安裝精度，導軌的縱向及橫向水平儀不得超過0.02/1000和0.04/1000。精調時一面調整楔形墊鐵同時擰緊地腳螺栓。直到機床安裝精度達到要求為止。地腳螺栓應均勻擰緊，但不得影響安裝精度。精度合格后水泥固定楔鐵并修好地基表面。床腳周圍必須抹平以免潤滑油滲人。

機床的保養及調整；

1.使用本機床時必須注意下列事項：

(1)各箱中潤滑油不得低于各油標中心，否則會因潤滑不良而損壞機床。

(2)所有潤滑點必須按時注人干凈的潤滑油。

(3)必須經常觀察油泵的工作情況，以保證床頭箱及進給箱有足夠的潤滑油。

(4)定期檢查并調整三角帶的松緊程度。

(5)每天工作前應開空車，向床鞍油盒內注油，使?jié)櫥蜕⒉贾粮魈帯?/div>

(6)主軸高速回轉時，在任何情況下均不得扳動變速手柄。

(7)絲杠只能在車削螺紋時使用，以保持其精度及壽命。

(8)使用中心架或跟刀架，必須潤滑中心架或跟刀架的支承塊與工件的接觸表面。

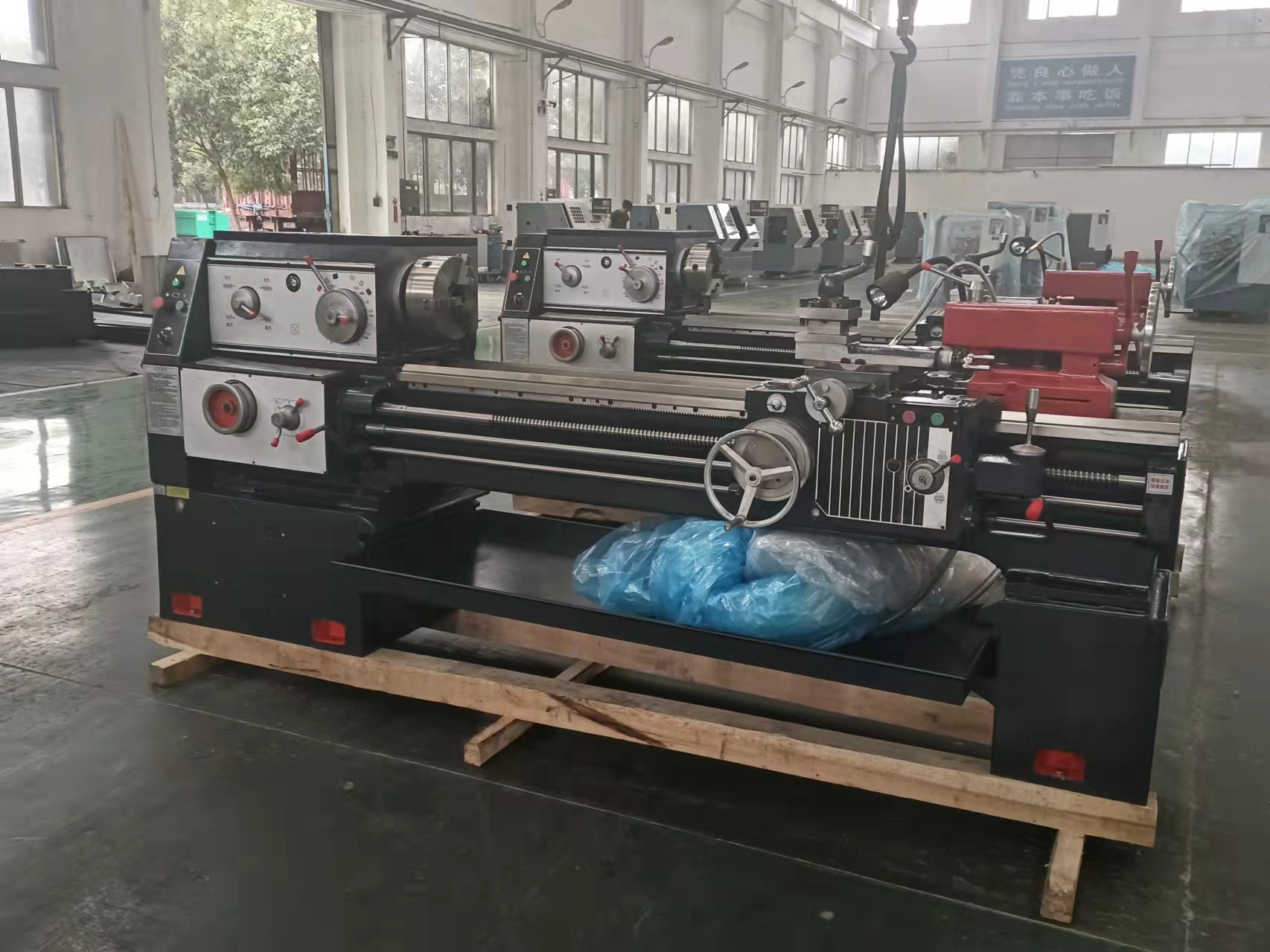

車間實拍圖

試車：

在你進行試車操作者必須了解機床的結構、熟悉各操縱部位及使用方法。試車前必須按說明書要求逐一檢查機床各潤滑點的加油情況，手動檢查機床各部分的工作情況。接通電源前必須檢查電源與機床電氣數據標牌(又名電氣容量牌)所示數據是否一致、機床電器是否完好、電機是否受潮。電源接通后還必須檢查電機運轉方向是否正確。檢查無誤便可作空運轉試驗。試驗從最低速開始，運轉一段時間后再逐漸提高。在試驗中檢查機床傳動、操縱、電氣、潤滑等各部分的工作運行情況。機床空運轉正常、潤滑充分、操作可靠、制動靈敏方能開始工作。在您安裝和試車過程中，如有異常情況或需要技術支援，請您與代理商或直接與本廠聯系。

機床的使用：

清洗：機床各部位的防銹油涂料必須用煤油仔細清洗?；瑒訉?dǎo)軌、絲杠、光杠等滑動面在清洗、擦凈后涂上潤滑油。檢查機床各部位確實清洗完畢，按機床潤滑的規定加足各部位所需的潤滑油。

機床的潤滑系統：

機床零件的所有摩擦面，應當全面按期進行潤滑，以保證機床工作的可靠性，并減少零件的磨損及功率的損失。為此機床使用者應當遵守以下規定：

1.機床采用HL46機油潤滑，其粘度41.4-50.6E40，用戶可按工作環境的溫度在上述范圍內調節，床頭箱及進給箱采用外循環強制潤滑，油箱和溜板箱的潤滑油在兩班制的車間約50-60天更換一次，但第一次和第二次應為10天和20天，以便排出試車時未能洗凈的污物。廢油放凈后，貯油箱和油線要用干凈煤油徹底洗凈，注人的油應用網過濾。油面不得低于油標中心線。

2.油泵由主電機拖動，把潤滑油打到床頭和進給箱內。開車后，應檢查床頭箱油窗是否出油。啟動主電機一分鐘后床頭箱內造成油霧，各部可得到潤滑油，主軸方可起動。進給箱上有貯油槽，使泵出的油潤滑各點。最后，潤滑油流回油箱。床頭箱后端三角形過濾油器，每周應用煤_油清洗一次。

(1)主軸的調整：主軸軸承間隙過大會直接影響加工精度。主軸的旋轉精度有徑向跳動及軸向竄動兩項。徑向跳動是由主軸前支承處的雙列向心短圓柱滾子軸承及后支承處的單列向心推力球軸承保證；軸向竄動由后支承處的單向推力球軸承及單列向心推力球軸承保證。檢查方法按機40型車50床出廠檢查標準的第5項及第8項的規定進行。如該項精度不符合要求時，對于CA61

床，在一般情況下調整前軸承即可。其方法如下：松開螺母1，緊螺母2消除軸承間隙，調整后再擰緊螺母1.如徑向跳動仍達不到要求，就要對后軸承進行同樣的調整。對于車床，其組件結構調整方法如下：緊螺母1消除主軸軸承間隙，然后調整螺母2。

a00調整后應進行一小時的高速空運轉試驗，主軸軸承溫度不得超過70℃，溫升不得超過40℃，否則應松開一點螺母。注意調整螺母時，應先松開螺母上的固定螺釘，調整后再將螺釘擰緊。

(2)摩擦離合器的調整：摩擦離合器必須調整得能傳遞額定功率，過松時摩擦片容易打滑發熱起動不靈，傳動功率不夠，過緊則操縱費力。

?普通車床使用方法：

1、車床開機前，首先檢查油路和轉動部件是否靈活正常，開機時要穿緊身工作服，袖口扣緊，切削工件和磨刀時必須佩戴眼鏡。

2、開機時要觀察設備是否正常，車刀要夾牢固，吃刀深度不能超過設備本身的負荷，刀頭伸出部分不要超出刀體高度的1.5倍，轉動刀架時要把大刀退回到安全的位置，上落大工件，床面上要墊木板。

3、使用砂布磨工件時，砂布要用硬木墊，車刀要移到安全位置、刀架面上不準放置工具和零件，劃針盤要放牢。

4、車床變換轉速應停止車床轉動后方可以轉換，避免碰傷齒輪，開車時，車刀要慢慢接近工件，以免屑沫崩傷人或損壞工件。

5、車床工作時間不能隨意離開工作崗位，禁止玩笑打鬧，有事離開必須停機斷電，工作時思想要集中，不能在運轉中的車床附近更換衣報，不能取得上崗證的人員不能單獨操作車床。
