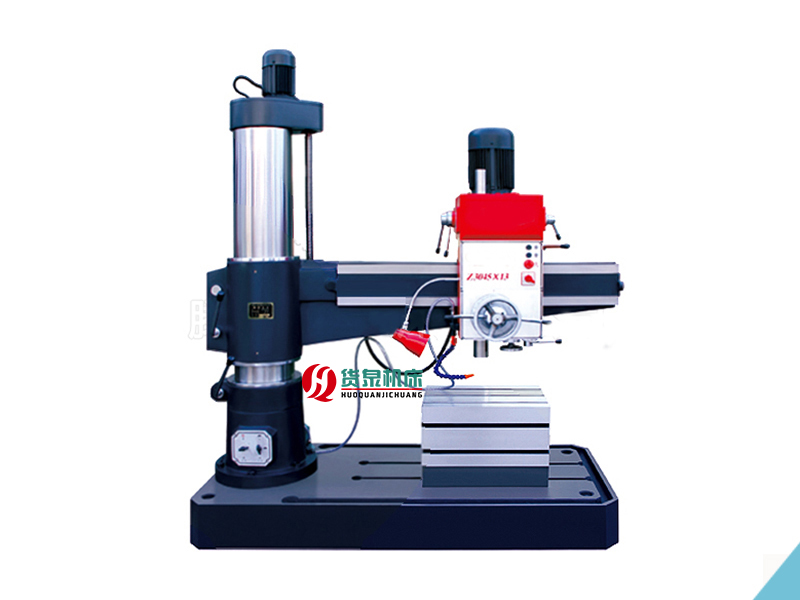

搖臂鉆床外形結構
搖臂鉆床主軸箱可在搖臂上移動，并隨搖臂繞立柱回轉的鉆床。搖臂還可沿立柱上下移動，以適應加工不同高度的工件。較小的工件可安裝在工作臺上，較大的工件可直接放在機床底座或地面上。
搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。
內立柱固定在底座的一端，在其外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。內外主軸的夾緊與放松、主軸與搖臂的夾緊與放松用電氣—機械裝置控制方法嚴格按照搖臂松開→移動→搖臂夾緊的程序進行。主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動、進給和變速、機床的操作等部分組成。主軸箱安裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿?fù)u臂移動。
搖臂鉆床運動部件較多，為了簡化傳動裝置，采用4臺電動機拖動，分別是主軸電動機，搖臂升降電動機，立柱夾緊—松開電動機和冷卻泵電動機。
當進行加工時，由特殊的加緊裝置將主軸箱緊固在搖臂導軌上，而外立柱緊固在內立柱上，搖臂緊固在外立柱上，然后進行鉆削加工。鉆削加工時，鉆頭一邊進行旋轉切削，一邊進行縱向進給，其運動形式為：
1、搖臂鉆床的主運動為主軸的旋轉運動。
2、進給運動為主軸的縱向進給。
3、輔助運動有：搖臂沿外立柱垂直移動，主軸箱沿?fù)u臂長度方向的移動，搖臂與外立柱一起繞內立柱的回轉運動。
開機前準備工作：
1、必須確穿戴好勞保用品。工服袖口、領口、上衣下擺扣緊，上衣下擺禁止敞開，必須穿防砸勞保鞋，佩戴防護眼鏡。嚴禁戴手套、系圍巾，長發禁止露出帽子，禁止佩戴露出衣外的手鏈等掛件，不得在開動的機床旁穿、脫換衣服，或圍布于身上，防止機器絞傷。
2、檢查機床各部位夾緊、松開的可靠性，驗證各行程的可靠性、檢查電源接地的可靠性，檢查相序的正確性，檢查急停按鈕的可靠性。
3、檢查潤滑系統儲油部位的油量應符合規定，封閉良好。油標、油窗、油杯、油嘴、油線、油氈、油管和分油器等應齊全完好，安裝正確。按潤滑指示圖表規定作人工加油，查看油窗是否來油。
4、一切在用工、量、刃具應放于附近的安全位置，做到整齊有序。
5、認真閱讀圖紙以及技術資料，明確工序質量控制要點。
6、檢查毛坯或半成品是否符合加工要求。
7、查看前一天或上一班工作記錄，明確工作任務量。
二、設備安全操作規程：
1、在搖臂回轉范圍內，不得有障礙物，工作區域內有人員停留時，禁止啟動機床；機床運轉過程中，禁止其他人員進入工作區域。
2、裝卸工件時應將搖臂轉在一旁，根據工件重量和形狀選擇安全吊具，輕起輕放不得碰撞設備。
3、在安裝變徑套和鉆柄時錐度必須符合標準，錐面必須清潔，無傷痕。
4、工作中搖臂的高度應調整適當，不宜過高。鉆削前必須鎖緊搖臂立柱及主軸箱。
5、工件和切削道刀具必須裝夾牢固可靠，小件必須用夾具裝夾鉆孔，嚴謹手拿工件鉆孔。
6、薄板、大型或長形的工件豎著鉆孔時，必須壓牢，嚴禁用手扶著加工。
7、鉆透孔時必須在底面墊上墊塊，不得鉆傷設備工作臺面。工件鉆通孔時應減壓慢速，防止損傷平臺。
8、鉆孔作業時必須緩慢進給，防止卡轉引起鉆頭與機床損壞，造成鉆出的孔不垂直不同心。
9、用自動進給鉆透孔，在接近鉆透時，應改自動進給為手動進給。
10、在調整鉆孔深度的自動走刀時，應先使鉆頭接觸工件，再把進給撞塊按要求調到深度數值，并鎖緊。
11、卸鉆卡具（刀具）時，應將主軸退至靠近主軸箱端面，再用標準斜鐵和用手錘輕輕敲打，不得碰打鉆桿。
12、鉆孔時必須經常注意清除鐵屑，鉆頭上有長屑時要停車清除，禁止用風吹手拉，要用刷子或鐵鉤清除。在擴孔時不得用偏刃鉆具。
13、工作中注意超負荷現象，發生異常響聲，應立即停止自動進給，并消除超負荷原因。
14、攻螺紋時，操縱可逆順結合主軸正反轉，但必須注意將手柄放在固定槽中。
15、禁止開車變速，若變速掛輪的手柄掛不到位時，應點動一下再變換，但不得強力扳動手柄。
16、鉆孔過程中鉆頭未退離工件前不得停車。嚴禁用手去停住轉動著的鉆頭，反車時，必須等主軸停止后再開動。
17、禁止在設備上焊補或校直工件。
18、加工作業時要注意鉆頭、刀具的鋒利，磨鈍了的鉆頭、刀具不得繼續使用。
19、鉆削時要用機床冷卻液冷卻，不得使用清水進行冷卻。
20、當設備出現異常現象，如油路不通、聲音不正常、局部溫度升高等均不得強行使用，不能排除應立即通知維修人員處理。
21、機床故障或出現危險情況時，應先按下急停按鈕，然后切斷總電源開關；故障排除前禁止送電操作。
22、打開機床電器門前，必須切斷總電源開關。
23、當設備發生事故，應保持現場并立即報告部門主管。
24、設備開動時嚴禁操作者離開崗位或托人代管。
25、工作后須卸下鉆頭將各手柄置于非工作位置上，主軸箱停放應靠近立柱，搖臂適當降低并剎好車，再切斷電源以防止發生意外。
三、注意事項：
1、使用過程中不要總是沿著一個方向連續轉動搖臂，以避免搖臂內立柱的電源線擰斷造成電氣短路。
2、在進行搖臂升降電機維護及高空作業時，必須系安全帶或搭設操作安全平臺以防跌落。
3、機床閑置不用時，對導軌及機床加工面應加油封、防止銹蝕。
15、禁止開車變速，若變速掛輪的手柄掛不到位時，應點動一下再變換，但不得強力扳動手柄。
16、鉆孔過程中鉆頭未退離工件前不得停車。嚴禁用手去停住轉動著的鉆頭，反車時，必須等主軸停止后再開動。
17、禁止在設備上焊補或校直工件。
18、加工作業時要注意鉆頭、刀具的鋒利，磨鈍了的鉆頭、刀具不得繼續使用。
19、鉆削時要用機床冷卻液冷卻，不得使用清水進行冷卻。
20、當設備出現異?，F(xiàn)象，如油路不通、聲音不正常、局部溫度升高等均不得強行使用，不能排除應立即通知維修人員處理。
21、機床故障或出現危險情況時，應先按下急停按鈕，然后切斷總電源開關；故障排除前禁止送電操作。
22、打開機床電器門前，必須切斷總電源開關。
23、當設備發生事故，應保持現場并立即報告部門主管。
24、設備開動時嚴禁操作者離開崗位或托人代管。
25、工作后須卸下鉆頭將各手柄置于非工作位置上，主軸箱停放應靠近立柱，搖臂適當降低并剎好車，再切斷電源以防止發生意外。
四、注意事項：
1、使用過程中不要總是沿著一個方向連續轉動搖臂，以避免搖臂內立柱的電源線擰斷造成電氣短路。
2、在進行搖臂升降電機維護及高空作業時，必須系安全帶或搭設操作安全平臺以防跌落。
3、機床閑置不用時，對導軌及機床加工面應加油封、防止銹蝕。
搖臂鉆床是孔加工機床。能夠進行多種形式的機械加工，如鉆孔、擴孔、鉸孔、攻絲及修刮端面。主軸攻絲自動反轉加上微動進給，最適合盲孔和定深孔。故型搖臂鉆床在車間生產、機械制造、建筑加工等多行業最為常見。目前，我國的鉆床所采用的是傳統的繼電器—接觸器電氣控制系統。因?yàn)閾u臂鉆床的運動部件比較多，必須由多臺電動機進行拖動，電路復雜，觸點多、導致故障率高、可靠性差，在工廠生產流程中當中電氣故障經常發生，影響生產。所以對
傳統繼電器—接觸器的電氣控制系統改造是很要必要的?？删幊踢壿嬁刂破鳎≒LC），利用PLC控制進行改造，可以使電路線路簡化，響應加快精確度更加高，可靠性提高，方便維護、檢修機器，同時能有效地減少成本，符合經濟效益?？偟膩碚f，PLC電氣控制系統優點突出，本次對型鉆床的電氣控制系統進行PLC改造，可以大幅度提高鉆床的工系統的工作穩定性、工作性能，為我國生產加工現代化翻開新的篇章。
?1、清洗機床外表及死角，拆洗各罩蓋，要求內外清潔、無銹蝕、無黃袍，漆見本色鐵見光。清洗導軌面及清除工作臺面毛刺。檢查補齊螺釘、手球、手板，檢查各手柄靈活可靠性。
?2、搖臂鉆床主軸進刀箱保養：檢查油質，保持良好，油量符合要求。清除主軸錐孔毛刺。清洗液壓變速系統、濾油網，調整油壓。
?6、搖臂鉆床電器系統檢查：清掃電機及電器箱內外塵土。關閉電源,打開電器門蓋,檢查電器接頭和電器元件是否有松動、老化。檢查限位開關是否工作正常。開門斷電是否起到作用。檢查液壓系統是否正常，有無漏油現象。各電器控制開關是否正常。
