Z3050X13搖臂鉆床

日期:2021-11-03 來源:www.szzzw.cn 點擊:2617次

生產廠家：山東貨泉機床有限公司

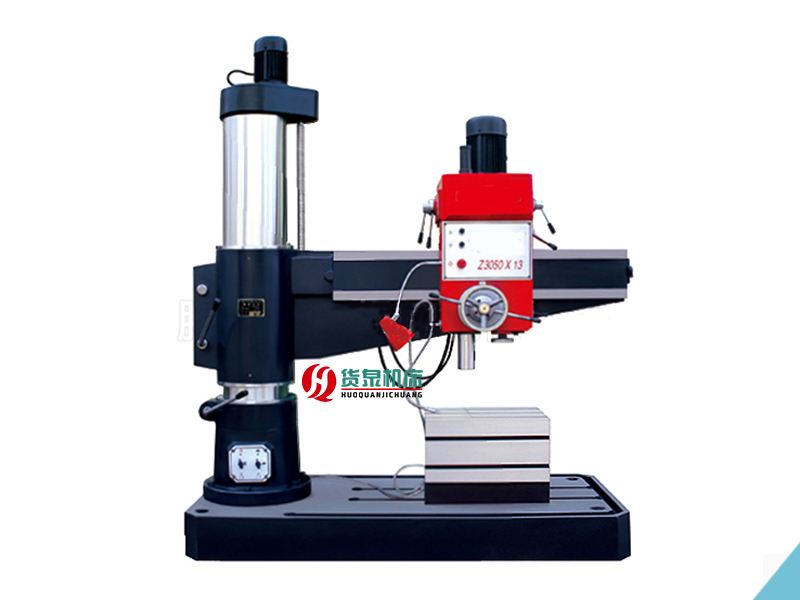

產品名稱：Z3050X13搖臂鉆床
電機功率：3kw
機床重量：2300kg
外形尺寸：2080X820X2320mm

在線咨詢全國熱線
13561118691

產品描述

搖臂鉆床是一種孔加工設備，可以用來鉆孔、擴孔、鉸孔、攻絲及修刮端面等多種形式的加工。廣泛應用于單件和中小批生產中，加工體積和重量較大的工件的孔。加工范圍廣，可用來鉆削大型工件的各種螺釘孔、螺紋底孔和油孔等。具有自動升降、自動進刀、機械鎖緊、機械變速、機械電氣雙重保險等優點。

Z3050X13搖臂鉆床主要技術參數：

技術參數（雙立柱）	Z3050X13
最大鉆孔直徑mm（抗拉強度500-600Mpa）	Φ50
立柱直徑mm	300
主軸中心線至立柱母線距離mm	335-1300
主軸箱水平移動距離mm	960
主軸端面至底座工作面距離mm	280-1170
搖臂升降距離mm	630
主軸行程mm	260
主軸圓錐孔	莫氏5號
主軸轉速(6級) r/min	38 ?100 ?182 ?225 ?450 ?910
主軸進給量(3級)mm/r	0.10 ?0.16 ?0.25
主軸允許最大進給抗力N	6300
搖臂升降速度m/min	1.3
搖臂回轉角度(°)	+180
主電機功率KW	3
升降電機功率KW	0.75
冷卻泵電機功率KW	0.04
機床凈重kg	2300
機床外形尺寸(長×寬×高)mm	2080X820X2320

?Z3050X13搖臂鉆床特點：

鉆床是一種用途廣泛的萬能機床，可以用于鉆孔，還可以進行擴孔、鉸孔和攻絲等

鉆床的主要類型有臺式鉆床、立式鉆床、臥式鉆床、深孔鉆床和多軸鉆床等。

搖臂鉆床是立式鉆床中的一種，它使用于單件或批量生產中帶有多空的大型零件的孔加工，操作方便，靈活，是一般機械加工車間常用的機床，具有典型性。

搖臂鉆床的搖臂松開一升降—夾緊功能，是由電氣一液壓一機械裝置來實現的

?由于其加工的特點，要求主軸有較寬的調速范圍。主軸箱裝在搖臂上，可沿?fù)u臂的水平導軌作徑向移動；搖臂的一端為套筒，套在外立柱上，由搖臂升降電動機驅動沿外立柱上下移動；而外立柱則套在內立柱上，可繞內立柱作360°回轉 。

搖臂鉆床鉆頭的位置很容易在三維空間的各個方向上進行調整，以方便加工各種大中型工件。

臂鉆床的運動形式有三種：

主運動是主軸的旋轉運動；

進給運動為主軸的縱向(垂直)進給運動；

輔助運動包括：

主軸箱沿?fù)u臂導軌的徑向移動，搖臂沿外立柱的垂直移動，搖臂和外立柱一起繞內立柱的回轉運動。

搖臂鉆床對電力拖動及控制、保護的具體要求是

有主軸電動機、搖臂升降電動機、液壓泵電動機和冷卻泵電動機?

1．搖臂鉆床的主運動和進給運動均為主軸的運動，所以均由一臺主軸電動機拖動，由機械傳動實現主軸的旋轉和進給。

?主軸的變速和反轉均由機械方法實現，所以主軸電動機不需要反轉和調速，也沒有降壓起動的要求。

2．搖臂(包括裝在搖臂上的主軸箱)沿外立柱上下移動，是由一臺搖臂升降電動機驅動絲桿正反轉來實現的。搖臂升降電動機要求能夠正反轉，直接起動。

3．當加工位置調整好以后，在進行鉆孔加工時，需要把主軸箱夾緊在搖臂上，搖臂夾緊在外立柱上。主軸、搖臂和立柱的松緊，是由液壓系統實現的，因此還需要一臺液壓泵電動機拖動液壓泵。與搖臂升降電動機一樣，液壓泵電動機也要求能夠正反轉，直接起動。

4．由一臺冷卻泵電動機提供冷卻液。

5．各部分電路及電路之間需要有常規的電氣保護和聯鎖環節。

機床的試車及操作

機床在試車前必須得將外表面涂的防腐涂料，用無腐蝕性的煤油清洗，然后用棉紗擦干，在清洗時不得拆卸部件及固定的另件。然后按機床的潤滑要求注入機油，將附近件箱里的照明燈裝上，接好地線即可試車。試車時各轉速，空運轉時間不應少于5分鐘，高轉速不應少于30分鐘，運轉時檢查機床工作是否正常平穩。機床操縱位置詳見圖6及操縱部位一覽表。

機床用途

本機床結構簡單，體積小、重量輕，使用方便，它可以一次裝夾下，鉆不同位置的孔，廣泛使用于設備維修，機器制造和成批零件鉆孔之用。搖臂鉆床是一種孔加工設備，可以用來鉆孔、擴孔、鉸孔、攻絲及修刮端面等多種形式的加工。按用途和結構分類，鉆床可以分為立式鉆床、臺式鉆床、多孔鉆床、搖臂鉆床及其他鉆床等。在各類鉆床中，搖臂鉆床操作方便、靈活，適用范圍廣，具有典型性，特別適用于單件或批量生產帶有多孔大型零件的孔加工，是一般機械加工車間常見的機床。搖臂鉆床自動升降，自動進刀，機械變速，機械鎖緊。

搖臂鉆床安全操作規程：

1．工作前對所用鉆床和工卡量進行全面檢查，確認無誤時方可工作。

2．嚴禁戴手套操作，女生發辮應挽在帽子內。

3．工件裝夾必須牢固可靠。鉆小件時，應用工具夾持，不準 用手拿著鉆。

4．使用自動走刀時，要選好進給速度，調整好行程限位塊。手動進刀時，一般按照逐漸增壓和逐漸減壓原則進行，以免用必過猛造成事故。

5．鉆頭上繞有長鐵屑時，要停車清除。禁止用風吹、用手拉，要用刷子或鐵鉤清除。

6．精鉸深孔時，拔取圓器和銷棒，不可用力過猛，以免手撞在刀具上。

7．不準在旋轉的刀具下，翻轉、卡壓或測量工件。手不準觸摸旋轉的刀具。

8．使用搖臂鉆時，橫臂回轉范圍內不準有障礙物。工作前，橫臂必須卡緊。

9．橫臂和工作臺上不準存放物件，被加工件必須按規定卡緊，以防工件移位造成重大人身傷害事故和設備事故。

10．工作結束時，將橫臂降到低位置，主軸箱靠近立柱，并且都要卡緊。

搖臂鉆床外形結構

搖臂鉆床主軸箱可在搖臂上移動，并隨搖臂繞立柱回轉的鉆床。搖臂還可沿立柱上下移動，以適應加工不同高度的工件。較小的工件可安裝在工作臺上，較大的工件可直接放在機床底座或地面上。

搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。

內立柱固定在底座的一端，在其外面套有外立柱，外立柱可繞內立柱回轉360度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內立柱回轉。內外主軸的夾緊與放松、主軸與搖臂的夾緊與放松用電氣—機械裝置控制方法嚴格按照搖臂松開→移動→搖臂夾緊的程序進行。主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動、進給和變速、機床的操作等部分組成。主軸箱安裝在搖臂的水平導軌上，可以通過手輪操作，使其在水平導軌上沿?fù)u臂移動。

搖臂鉆床運動部件較多，為了簡化傳動裝置，采用4臺電動機拖動，分別是主軸電動機，搖臂升降電動機，立柱夾緊—松開電動機和冷卻泵電動機。

當進行加工時，由特殊的加緊裝置將主軸箱緊固在搖臂導軌上，而外立柱緊固在內立柱上，搖臂緊固在外立柱上，然后進行鉆削加工。鉆削加工時，鉆頭一邊進行旋轉切削，一邊進行縱向進給，其運動形式為：

1、搖臂鉆床的主運動為主軸的旋轉運動。

2、進給運動為主軸的縱向進給。

3、輔助運動有：搖臂沿外立柱垂直移動，主軸箱沿?fù)u臂長度方向的移動，搖臂與外立柱一起繞內立柱的回轉運動。

搖臂鉆床日常保養

?1、清洗機床外表及死角，拆洗各罩蓋，要求內外清潔、無銹蝕、無黃袍，漆見本色鐵見光。清洗導軌面及清除工作臺面毛刺。檢查補齊螺釘、手球、手板，檢查各手柄靈活可靠性。

?2、搖臂鉆床主軸進刀箱保養：檢查油質，保持良好，油量符合要求。清除主軸錐孔毛刺。清洗液壓變速系統、濾油網，調整油壓。

?3、搖臂鉆床搖臂及升降夾緊檢查：檢查調整升降和夾緊達到靈敏可靠。

?4、搖臂鉆床潤滑系統檢查：清洗油氈，要求油杯齊全、油路暢通，油窗明亮。

?5、搖臂鉆床冷卻系統檢查：清洗冷卻泵、過濾器及冷卻液槽。檢查冷卻液管路，要求無漏水現象。

?6、搖臂鉆床電器系統檢查：清掃電機及電器箱內外塵土。關閉電源,打開電器門蓋,檢查電器接頭和電器元件是否有松動、老化。檢查限位開關是否工作正常。開門斷電是否起到作用。檢查液壓系統是否正常，有無漏油現象。各電器控制開關是否正常。

機床的吊運、開箱及安裝

在搬動包裝箱時，應按包裝箱的指定位置采索，避免倒置，過分傾斜，側放，沖撞和振動等現象。拆箱時應先拆上蓋板，再拆側板，拆箱時所用的工具不得伸入箱內太多，以免碰傷機床。機床在拆箱后搬動前，必須將附件箱里的園型吊環旋入立柱上端的螺孔內旋緊后，將搖臂降至較低位置，將各鎖緊緊部位鎖緊，按以下兩種方法搬動：

1、須在繩索與機床表面接觸處理墊以軟性物品，按圖5所示方式吊運。

2、將底座工作臺底部四個千斤頂離地，以四個滾輪觸地推動機床即可搬運(ZB3732X8/9和ZB3132×8/9A型除外)。機床無須地基固定，只要將底座工作臺下面的四個千斤頂觸地調到水平位置，便可使用。
