本機床結構簡單，體積小、重量輕，使用方便，它可以一次裝夾下，鉆不同位置的孔，廣泛使用于設備維修，機器制造和成批零件鉆孔之用。

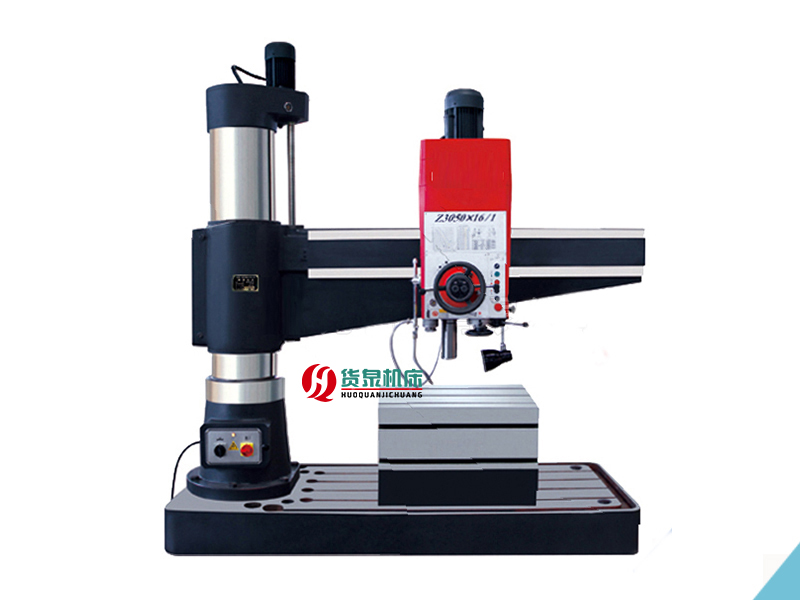

搖臂鉆床是一種孔加工設備，可以用來鉆孔、擴孔、鉸孔、攻絲及修刮端面等多種形式的加工。按用途和結構分類，鉆床可以分為立式鉆床、臺式鉆床、多孔鉆床、搖臂鉆床及其他專用鉆床等。在各類鉆床中，搖臂鉆床操作方便、靈活，適用范圍廣，具有典型性，特別適用于單件或批量生產帶有多孔大型零件的孔加工，是一般機械加工車間常見的機床。搖臂鉆床自動升降，自動進刀，機械變速，機械鎖緊。
搖臂鉆床優勢：
1.齒輪箱自動供油系統：搖臂鉆的設計原理就是立式齒輪，傳統的潤滑方式是利用齒輪轉速把潤滑油帶甩到上面齒輪潤滑，實踐證明這個方式?jīng)]有辦法把油甩到上面，上面的齒輪傳統方式都是干磨?？蛻羰褂脦讉€(gè)月后發現噪音大，一年至兩年后要換上面的齒輪。?
2.貨泉機床搖臂鉆采取潤滑自軸承進入，充分的潤滑軸承，自軸承下來后到齒輪，只要勤換油，不要蠻操作，軸承、齒輪沒有壞的理由。?
3.貨泉機床在高效節能方面開發了節能高效電機，采用臺灣炮塔銑電機原理。把轉子高度降低，把粗度加大，增加電機的扭力，減小電機的功率，實驗證明，現在公司使用的電機比傳統電機每小時節能2度電。節能電機每天按照12小時計算，12*2=24度，每天24度*365天=8760度，兩年省下一臺設備款。?
4.立柱安全鎖緊，傳統一般都是立柱鎖緊 不帶安全裝置，裝此設置要多2個交流接觸器。貨泉鉆床產品帶安全自動保護裝置，在人工忘記松開鎖緊的情況下，它可以自動斷電防止搖臂升降式拉傷立柱，把升降絲母滑絲。??
5.主軸有行程開關保護系統，在自動進給時，忘記松開自動進給會使主軸頂車，這個保護主軸不易被損壞。??
6.超音頻淬火齒輪：耐磨、硬度高，淬火是要按照操作規程做的。不是用火燒燒就可以的，淬火、磨齒的工藝不要只是說，噪音是檢測齒輪質量的大概。磨齒的噪音小，無雜音。反之噪音分貝在100分貝以上。全部齒輪使用數控蝸桿磨精度磨齒。??
7.絲杠采用老牌廠家，廠家不是直接用圓鋼車出來，而是嚴格按照工藝要求，回火、熱處理等嚴格工藝要求，專用絲杠設備，使用外圓磨磨后光潔度高，使用壽命超過普通絲杠2倍。絲母采用銅絲母。價格是傳統絲杠的3倍。??
8.精度好，從毛坯件進廠到機加工車間再到裝配車間，噴漆車間，成品車間每一道程序都有專門的質檢，從而保證產品出廠合格。
注意事項：
1、使用過程中不要總是沿著一個方向連續轉動搖臂，以避免搖臂內立柱的電源線擰斷造成電氣短路。
2、在進行搖臂升降電機維護及高空作業時，必須系安全帶或搭設操作安全平臺以防跌落。
3、機床閑置不用時，對導軌及機床加工面應加油封、防止銹蝕。
搖臂鉆床是孔加工機床。能夠進行多種形式的機械加工，如鉆孔、擴孔、鉸孔、攻絲及修刮端面。主軸攻絲自動反轉加上微動進給，適合盲孔和定深孔。故型搖臂鉆床在車間生產、機械制造、建筑加工等多行業為常見。目前，我國的鉆床所采用的是傳統的繼電器—接觸器電氣控制系統。因?yàn)閾u臂鉆床的運動部件比較多，必須由多臺電動機進行拖動，電路復雜，觸點多、導致故障率高、可靠性差，在工廠生產流程中當中電氣故障經常發生，影響生產。所以對傳統繼電器—接觸器的電氣控制系統改造是很要必要的。可編程邏輯控制器（PLC），利用PLC控制進行改造，可以使電路線路簡化，響應加快精確度更加高，可靠性提高，方便維護、檢修機器，同時能有效地減少成本，符合經濟效益?？偟膩?lái)說，PLC電氣控制系統優點突出，本次對型鉆床的電氣控制系統進行PLC改造，可以大幅度提高鉆床的工系統的工作穩定性、工作性能，為我國生產加工現代化翻開新的篇章。?
開機前準備工作：
1、必須確穿戴好勞保用品。工服袖口、領口、上衣下擺扣緊，上衣下擺禁止敞開，必須穿防砸勞保鞋，佩戴防護眼鏡。嚴禁戴手套、系圍巾，長發禁止露出帽子，禁止佩戴露出衣外的手鏈等掛件，不得在開動的機床旁穿、脫換衣服，或圍布于身上，防止機器絞傷。
2、檢查機床各部位夾緊、松開的可靠性，驗證各行程的可靠性、檢查電源接地的可靠性，檢查相序的正確性，檢查急停按鈕的可靠性。
3、檢查潤滑系統儲油部位的油量應符合規定，封閉良好。油標、油窗、油杯、油嘴、油線、油氈、油管和分油器等應齊全完好，安裝正確。按潤滑指示圖表規定作人工加油，查看油窗是否來油。
4、一切在用工、量、刃具應放于附近的安全位置，做到整齊有序。
5、認真閱讀圖紙以及技術資料，明確工序質量控制要點。
6、檢查毛坯或半成品是否符合加工要求。
7、查看前一天或上一班工作記錄，明確工作任務量。
二、設備安全操作規程：
1、在搖臂回轉范圍內，不得有障礙物，工作區域內有人員停留時，禁止啟動機床；機床運轉過程中，禁止其他人員進入工作區域。
2、裝卸工件時應將搖臂轉在一旁，根據工件重量和形狀選擇安全吊具，輕起輕放不得碰撞設備。
3、在安裝變徑套和鉆柄時錐度必須符合標準，錐面必須清潔，無傷痕。
4、工作中搖臂的高度應調整適當，不宜過高。鉆削前必須鎖緊搖臂立柱及主軸箱。
5、工件和切削道刀具必須裝夾牢固可靠，小件必須用夾具裝夾鉆孔，嚴謹手拿工件鉆孔。
6、薄板、大型或長形的工件豎著鉆孔時，必須壓牢，嚴禁用手扶著加工。
7、鉆透孔時必須在底面墊上墊塊，不得鉆傷設備工作臺面。工件鉆通孔時應減壓慢速，防止損傷平臺。
8、鉆孔作業時必須緩慢進給，防止卡轉引起鉆頭與機床損壞，造成鉆出的孔不垂直不同心。
9、用自動進給鉆透孔，在接近鉆透時，應改自動進給為手動進給。
10、在調整鉆孔深度的自動走刀時，應先使鉆頭接觸工件，再把進給撞塊按要求調到深度數值，并鎖緊。
11、卸鉆卡具（刀具）時，應將主軸退至靠近主軸箱端面，再用標準斜鐵和用手錘輕輕敲打，不得碰打鉆桿。
12、鉆孔時必須經常注意清除鐵屑，鉆頭上有長屑時要停車清除，禁止用風吹手拉，要用刷子或鐵鉤清除。在擴孔時不得用偏刃鉆具。
13、工作中注意超負荷現象，發生異常響聲，應立即停止自動進給，并消除超負荷原因。
14、攻螺紋時，操縱可逆順結合主軸正反轉，但必須注意將手柄放在固定槽中。
15、禁止開車變速，若變速掛輪的手柄掛不到位時，應點動一下再變換，但不得強力扳動手柄。
16、鉆孔過程中鉆頭未退離工件前不得停車。嚴禁用手去停住轉動著的鉆頭，反車時，必須等主軸停止后再開動。
17、禁止在設備上焊補或校直工件。
18、加工作業時要注意鉆頭、刀具的鋒利，磨鈍了的鉆頭、刀具不得繼續使用。
19、鉆削時要用機床冷卻液冷卻，不得使用清水進行冷卻。
20、當設備出現異?，F(xiàn)象，如油路不通、聲音不正常、局部溫度升高等均不得強行使用，不能排除應立即通知維修人員處理。
21、機床故障或出現危險情況時，應先按下急停按鈕，然后切斷總電源開關；故障排除前禁止送電操作。
22、打開機床電器門前，必須切斷總電源開關。
23、當設備發生事故，應保持現場并立即報告部門主管。
24、設備開動時嚴禁操作者離開崗位或托人代管。
25、工作后須卸下鉆頭將各手柄置于非工作位置上，主軸箱停放應靠近立柱，搖臂適當降低并剎好車，再切斷電源以防止發生意外。
搖臂鉆床日常保養
?1、清洗機床外表及死角，拆洗各罩蓋，要求內外清潔、無銹蝕、無黃袍，漆見本色鐵見光。清洗導軌面及清除工作臺面毛刺。檢查補齊螺釘、手球、手板，檢查各手柄靈活可靠性。
?2、搖臂鉆床主軸進刀箱保養：檢查油質，保持良好，油量符合要求。清除主軸錐孔毛刺。清洗液壓變速系統、濾油網，調整油壓。
?3、搖臂鉆床搖臂及升降夾緊檢查：檢查調整升降和夾緊達到靈敏可靠。
?4、搖臂鉆床潤滑系統檢查：清洗油氈，要求油杯齊全、油路暢通，油窗明亮。
?5、搖臂鉆床冷卻系統檢查：清洗冷卻泵、過濾器及冷卻液槽。檢查冷卻液管路，要求無漏水現象。
?6、搖臂鉆床電器系統檢查：清掃電機及電器箱內外塵土。關閉電源,打開電器門蓋,檢查電器接頭和電器元件是否有松動、老化。檢查限位開關是否工作正常。開門斷電是否起到作用。檢查液壓系統是否正常，有無漏油現象。各電器控制開關是否正常。
機床的吊運、開箱及安裝
在搬動包裝箱時，應按包裝箱的指定位置采索，避免倒置，過分傾斜，側放，沖撞和振動等現象。拆箱時應先拆上蓋板，再拆側板，拆箱時所用的工具不得伸入箱內太多，以免碰傷機床。機床在拆箱后搬動前，必須將附件箱里的園型吊環旋入立柱上端的螺孔內旋緊后，將搖臂降至較低位置，將各鎖緊緊部位鎖緊，按以下兩種方法搬動：
1、須在繩索與機床表面接觸處理墊以軟性物品，按圖5所示方式吊運。
2、將底座工作臺底部四個千斤頂離地，以四個滾輪觸地推動機床即可搬運(ZB3732X8/9和ZB3132×8/9A型除外)。機床無須地基固定，只要將底座工作臺下面的四個千斤頂觸地調到水平位置，便可使用。
