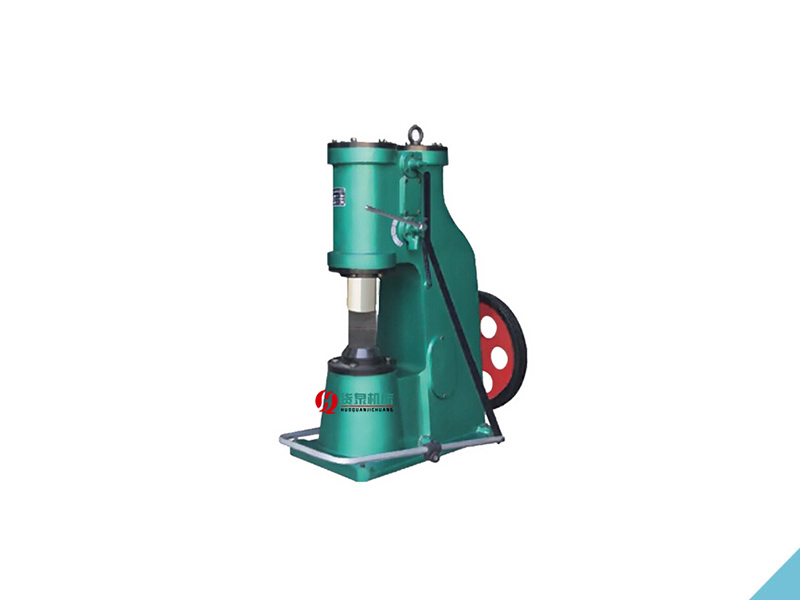

C41-25kg單體式空氣錘

日期:2021-10-20 來源:www.szzzw.cn 點擊:2578次

生產廠家：山東貨泉機床有限公司
產品名稱：C41-25kg單體式空氣錘
電機功率：2.2kw
機床重量：約760kg
外形尺寸：800mm×410mm×1213mm

在線咨詢全國熱線
13561118691

產品描述

主要參數：

型?號	C41-25kg單體式空氣錘
落下部分質量	25
打擊能量	0.27
打擊次數（Min-1）	250
工作區間高度	240
錘桿中心線至錘身距離	200
可鍛毛坯方長(mm×mm)	40*40
可鍛毛坯?圓	Φ45
電機功率	2.2
整機重量	760
電機轉速(r.p.m)	1440
砧座	一體機
機器外型尺寸	800×410×1213

單體式空氣錘結構介紹；

本錘系雙缸單柱，雙作用自由鍛錘，由電動機單獨驅動，通過腳踏桿或手柄操作兩上旋閥實現如下一些動作：錘頭懸空，單次打擊，連續打擊。

本錘不僅結構簡單，操縱方便，動作靈活，而且搬運，安裝維護方便。

本錘有七個部分組成，錘身、砧座、傳動、操作，潤滑、電器，地基。

C41空氣錘，包括機架和工作氣缸，工作氣缸下端設錘桿導向套，工作氣缸的活塞下端依次連接錘桿和錘頭，機架的底座上位于錘頭正下方設砧鐵，錘頭包括一體成型的緩沖部和其下方的沖壓部，且兩者的底端面直徑均小于其頂面直徑；錘桿導向套內部設錘桿滑動孔；錘桿滑動孔的側壁上設焊銅層；錘桿導向套下部的外圈設外部包覆減振橡膠墊的安裝座；砧鐵底端的四個角部設結構相同的限位塊；底座上對應各限位塊分別配合設限位卡槽；底座設置于底座安裝板上，底座安裝板的內部位于砧鐵的下方設空腔，空腔內均勻設多個減振器。本實用新型具有結構強度高、穩定性好、減振緩沖能力強，使用壽命長、維修成本低、整體工作效率高的優點。?

C41單體式空氣錘主要由機架、傳動、壓縮缸和工作缸、壓縮活塞、落下部分、配氣和砧座等部分組成。

機架是空氣錘的主體，在機架上面安裝有電動機，傳動裝置，工作和操縱，這些在機架上緊湊組合成一個整體。
傳動包括減速器、曲軸、連桿系統。它把電動機的旋轉運動轉變成壓縮活塞的上下往復運動。
壓縮缸和工作缸的上下部和上下旋閥連通，通過壓縮活塞的上下運動產生壓縮空氣驅動工作活塞上下運動。
落下部分由工作活塞、錘桿和上砧等組成，錘桿和工作活塞為一整體，為使其重量符合技術規格嗎，可制作成空心件，錘桿與錘頭的連接是用燕尾槽和楔鐵連接。
配氣由上氣道中上旋閥，下氣道中的下旋閥，操作手柄或腳踏杠桿組成，通過配氣來控制各種動作的砧座，砧座上面安裝著砧墊和下砧，為了滿足鍛造的穩定性，砧座的質量要求是落下部分質量的12-15倍，它安裝在堅固的鋼筋水泥基礎上，其間墊有墊木，可消除錘擊時產生的震動。
電動機通過減速和曲柄，連桿帶動壓縮氣缸的壓縮活塞上下運動，產生壓縮空氣。當壓縮缸的上下氣道與大氣相通時，壓縮空氣不進入工作缸，電機空轉，錘頭不工作，通過手柄或腳踏桿操縱上下旋閥，使壓縮空氣進入工作氣缸的上部或下部，推動工作活塞上下運動，從而帶動錘頭及上砥鐵的上升或下降，完成各種打擊動作。旋閥與兩個氣缸之間有四種連通方式，可以產生提錘、連打、下壓、空轉四種動作。

空氣錘是以壓縮空氣為動力，滿足安全生產的需要敲擊力度與打擊頻率可通過調節氣壓控制，使用機身材質為鑄鐵，大噸位空氣錘砧做材質為鑄鋼，簡單且不易損壞的鍛錘。鍛壓是鍛造和沖壓的合稱，是利用鍛壓機械的錘頭、砧塊、沖頭或通過模具對坯料施加壓力，使之產生塑性變形，從而獲得所需形狀和尺寸的制件的成形加工方法。在鍛造加工中，坯料整體發生明顯的塑性變形，有較大量的塑性流動；在沖壓加工中，坯料主要通過改變各部位面積的空間位置而成形，其內部不出現較大距離的塑性流動。鍛壓主要用于加工金屬制件，也可用于加工某些非金屬，如工程塑料、橡膠、陶瓷坯、磚坯以及復合材料的成形等。C41單體式空氣錘是小型空氣錘的一種，該機利用沖擊力或壓力使金屬在上下砧面間各個方向自由變形，不受任何限制而獲得所需形狀及尺寸和一定機械性能的鍛件的加工。

由于錘頭其較小公斤的特性，C41單體式空氣錘適用于各種自由鍛造: 如延伸、鐓粗、沖孔、剪切、鍛焊、扭轉、彎曲等，使用開式墊?？梢赃M(jìn)行各種模鍛廣泛應用于五金工具、醫療器械、金銀加工、制造業、農機具及銅管廠等行業，是一種經濟實用型機床，機床使用方便，容易操作。

C41單體式空氣錘在鍛造過程應注意哪些地方；

1、鍛造加工過程包括：將材料切割成所需尺寸、加熱、鍛造、熱處理、清理和檢驗。在小型人工鍛造中，所有這些操作都由數名鍛工上手和下手在狹小場所內進行。他們都暴露于相同的有害環境和職業性危害中；在大型鍛造車間，危害隨工作崗位的不同而各異。

盡管工作條件因鍛造形式不同而各異，但具有某些共同特點：中等強度的體力勞動，干熱的小氣候環境，產生噪聲和振動，空氣受煙霧污染。

2、工人們同時暴露于高溫空氣和熱輻射下，導致熱量在體內積累，熱量加上代謝的熱量，會造成散熱失調和病理變化。8小時勞動的排汗量將隨小氣體環境、體力消耗以及熱適應性程度的不同而異一般在1.5~5升之間，或甚至更高。在較小鍛造車間或離熱源較遠處，貝哈二氏熱應激指數通常為55~95；但在大型鍛造車間，靠近加熱爐或落錘機的工作點可能高達150~190。易引起缺鹽和熱痙攣。在寒冷季節，暴露于小氣候環境的變化中可能在一定程度上促進其適應性，但迅速而過于頻繁的變化，可能構成對健康的危害。

大氣污染:作場所的空氣中可能含有煙塵、一氧化碳、二氧化碳、二氧化硫，或者還含有丙烯醛，其濃度取決于加熱爐燃料的種類和所含雜質，以及燃燒效率、氣流和通風狀況。

噪聲和振動:型鍛錘必然會產生低頻率噪聲和振動，但也可能有一定的高頻成分，其聲壓級在95~115分貝之間。工作人員暴露于鍛造振動中，可能造成氣質性和功能性失調，會降低工作能力和影響安全。

正確使用與合理維護可以延長錘的使用壽命，并能減少修理費用，為此必須做到如下幾點:

1、新錘在使用半個月以后，要作折卸清洗。取出錘桿，壓縮活塞，閥及補氣蓋等零件，仔細清洗氣道，以免殘渣佘砂存在，加大機器的磨損，以后按照設備修理周期進行.

2、在使用過程中必須嚴格遵守安全操作事項，并注意檢查楔鐵是否松動，兩缸溫度是否偏高(<110°C)。

3、對易損件應定期檢查，應注意及時更換，否則會影響設備性能甚至?xí)斐墒鹿省?/div>

4、檢查、修理、維護應有一定的制度。

空氣錘工作原理；

電動機通過減速和曲柄，連桿帶動壓縮氣缸的壓縮活塞上下運動，產生壓縮空氣。當壓縮缸的上下氣道與大氣相通時，壓縮空氣不進入工作缸，電機空轉，錘頭不工作，通過手柄或腳踏桿操縱上下旋閥，使壓縮空氣進入工作氣缸的上部或下部，推動工作活塞上下運動，從而帶動錘頭及上砥鐵的上升或下降，完成各種打擊動作。旋閥與兩個氣缸之間有四種連通方式，可以產生提錘、連打、下壓、空轉四種動作。

地基技術要求；

1、地基下面的土質必須壓實，按理論計算其耐壓力為15kg/cm2.

2、地基必須在繳備安裝前1.5個月澆灌好，水泥標號用400#或500#.

3、建議用二層鋼筋網，第一層距地表面為200毫米，第二層距第一層為250毫米，鋼筋直徑為6毫米，網格尺寸為100毫米注意留出地腳螺栓的孔。

4、墊木可用紅松、樺木和其它落葉松，其含水量在表層1-2厘米范圍不大于25%，防腐可用水柏油或廢機油、瀝青。
