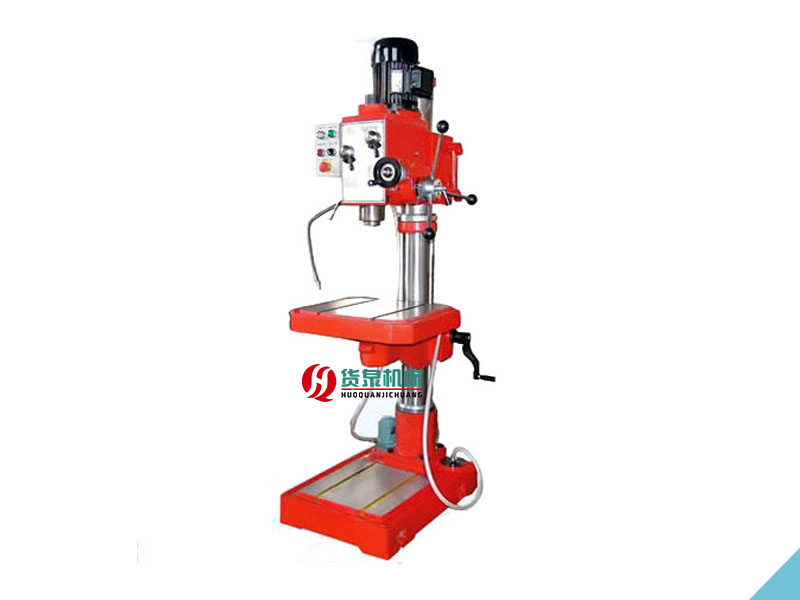

1、立式鉆床的主要作用是什么?
? ?? ???答：立式鉆床是通用機床，可用于鉆孔、擴孔、鉸孔、劃端面、鉆沉座孔（锪孔）、攻螺紋等作業，借助于夾具也可以進行鏜孔作業。
??立式鉆床一般適用于修理、工具等小批生產的車間，若配以鉆夾具，也適用于成批生產的車間。

2、立式鉆床修前應進行哪些檢查?
? ?? ???答：立式鉆床修理前，可按機床標準（GB/T4018—1997，GB/T4019—1997）或隨機合格證做性能、試切及精度檢查，根據精度喪失情況及所存在的問題，決定具體修理項目與驗收要求，并做好技術物質準備。修理后仍按上述要求驗收，各廠亦可根據工藝要求及具體情況對部分驗收要求作適當?shù)臋z查。

3、修理立式鉆床需用的工具及儀器有哪些?

需用工具及儀器

序號? ? ? ? 名??稱? ? ? ? ? ? ? ? 規 格 /mm? ? ? ? 數量? ? ? ? ? ? ? ? ? 用? ?? ???途
1? ? ? ? 框式水平儀? ? ? ? ? ?0.02/1000? ? ? ? ? ? 2? ? ? ? ? ? ?測量直線度、平行度、垂直度等
2? ? ? ? 百分表? ? ? ? ? ? ? ? ? 0.01? ? ? ? ? ? ? ? ? ? ?1? ? ? ? ? ? ? 測量徑向圓跳動、平行度等
3? ? ? ? 磁性百分表座? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?1? ? ? ? ? ? ? 測量徑向圓跳動、平行度等
4? ? ? ? 塞尺? ? ? ? ? ? ? ? ? ? ?最薄0.03? ? ? ? ? ? ? 1? ? ? ? ? ? ? ?測量平面平行度等
5? ? ? ? 內徑百分表? ? ? ? ? 0.01? ? ? ? ? ? ? ? ? ? ? 1? ? ? ? ? ? ? 測量?jī)?nèi)徑
6? ? ? ? 液壓千斤頂? ? ? ? 30000N? ? ? ? ? ? ? ? ? 1? ? ? ? ? ? ? 檢驗剛度
7? ? ? ? 鋼珠? ? ? ? ? ? ? ? ? ? Φ6? ? ? ? ? ? ? ? ? ? ? ? 1? ? ? ? ? ? ? ?測量軸向竄動
8? ? ? ? 錐度塞規? ? ? ? ? ?莫氏3號? ? ? ? ? ? ? ? ? 1? ? ? ? ? ? ? 測量錐孔接觸面積
9? ? ? ? 錐度檢驗棒? ? ? ? 莫氏3號? ? ? ? ? ? ? ? ? 1? ? ? ? ? ? 測量錐孔徑向圓跳動
10? ? ? 等高墊鐵? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 2? ? ? ? ? ? ?測量平面平面度
11? ? ? ? 量棒? ? ? ? ? ? ? ? Φ6×100? ? ? ? ? ? ? ? ? ?1? ? ? ? ? ? ?測量主軸套齒條精度
12? ? ? ? 平板? ? ? ? ? ? ? 500×1000? ? ? ? ? ? ? ? ?1? ? ? ? ? ? ?研刮立柱導軌面
13? ? ? ? 檢驗橋板? ? ? ? 300×400? ? ? ? ? ? ? ? ? 1? ? ? ? ? ? 測量直線度、平行度等
14? ? ? ? 鑄鐵直尺? ? ? ? 300×250×200? ? ? ? ? 1? ? ? ? ? ? 測量立柱精度
15? ? ? ? 圓柱檢驗棒? ? ? ? Φ30×500? ? ? ? ? ? ? 1? ? ? ? ? 測量工作臺臺面與其導軌面的垂直度
16? ? ? ? 90°直角尺? ? ? ? 200×300? ? ? ? ? ? ? ? 1? ? ? ? ? 測量工作臺臺面與其導軌面的垂直度
17? ? ? ? 圓柱檢驗棒? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 1? ? ? ? ? 測量進給箱導軌面對主軸中心平行度
18? ? ? ? 角度規? ? ? ? ? ? ? ? ?55°? ? ? ? ? ? ? ? ? ? 1? ? ? ? ? ?測量工作臺各面垂直度和主軸中心對其各面的平行度
19? ? ? ? 研磨棒? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 1? ? ? ? ? ? 研磨導向套
20? ? ? ? 等高V形架? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 2? ? ? ? ? ? 測量主軸徑向圓跳動
21? ? ? ? 支承板? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 1? ? ? ? ? ? 測量主軸（可以用角鐵代替）
22? ? ? ? 表夾? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?1? ? ? ? ? ? 測量變速箱的空心軸的回轉中心對支承面的垂直度
23? ? ? ? 角度平尺? ? ? ? ? ? ?55°? ? ? ? ? ? ? ? ? ?1? ? ? ? ? ? 研刮立柱導軌面
24? ? ? ? 卡尺? ? ? ? ? ? ? ? ? ?500? ? ? ? ? ? ? ? ? ? 1? ? ? ? ? ? 測量工作臺導軌面的平行度
25? ? ? ? 檢驗平板? ? ? ? 750×1000? ? ? ? ? ? ? 1? ? ? ? ? ?測量主軸，測量空心軸的回轉中心對支承面的垂直度
26? ? ? ? 平行平尺? ? ? ? 500×40×135? ? ? ? ? 1? ? ? ? ? ?測量直線度，平行度
27? ? ? ? 堵塞? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?1? ? ? ? ? ? 修磨主軸軸套

28? ? ? ? 圓柱檢驗塊? ? ? ? Φ60×56? ? ? ? ? ? ? 1? ? ? ? ? ? ?檢查主軸套筒?

?答：立式鉆床主要部件拆卸順序如下：
（1）電氣系統。
（2）變速箱
（3）進給箱。
（4）工作臺。
（5）立柱。
5、Z525立式主要部件修理順序是什么？
答：Z525立式主要部件修理順序：
（1）底座。
（2）立柱。
（3）工作臺。
（4）進給箱。
（5）主軸。
（6）主軸套筒。
（7）導向套。
（8）進給箱部件。
（9）變速箱部件。
（10）總裝配。
6、立式鉆床立柱可采用哪些修理工藝?
答：立式鉆床立柱的修理，可根據修前檢查的情況分別采用不同的修理方法：
（1）立柱表面，特別是導軌表面上有嚙痕、劃道深度在0.3~0.5mm之間者，應經過精刨后再進行刮研，也可用鑄鐵冷焊或鑲焊等方法進行修補。
（2）各導軌表面自身直線度、平行度以及對基準面的垂直度的誤差超過0.2mm以上者，應該經過精刨以后再進行刮研。
各導軌表面的直線度可用平板拖研并進行修刮，以角度平尺及接觸點（8~10點/25mm×25mm）保證；導軌表面對基準表面有垂直度要求的可用角度平尺拖研，刮削至（300∶0.03）mm。

7、立式鉆床變速箱拆裝修理應注意哪些事項?
答：立式鉆床變速箱體是用鑄鐵制成的，箱體內部裝有齒輪傳動及操縱機構。變速箱通過兩只三聯滑移齒輪的變換，主軸可得到9種不同的轉速。齒輪的變換是通過裝在箱體內的兩個扇形齒輪和撥叉而得到，這是依靠箱體左邊的手柄操縱的。
變速箱最后。一根軸為空心軸，其內部花鍵孔用以傳遞回轉運動給主軸，其余均為花鍵軸。變速只許在電動機停轉時進行。
變速箱拆裝修理注意事項如下：
（1）移動三聯滑移齒輪的撥動座要輕松，而不得在軸上“卡死”。齒輪的定位機構應保證齒輪在軸上每個位置的正確定位。相嚙合的齒輪的錯位量（不重合）不允許大于其寬度的5％。
（2）帶輪外徑的徑向圓跳動誤差不得超過0.05mm，端面圓跳動誤差不得超過0.1mm。
（3）用于變速手柄的外力不得大于80N。
（4）變速箱變速手柄位置必須符合銘牌上的標志。
（5）各螺釘及定位銷要緊固。
（6）在緊固箱蓋時，應保證與墊圈有0.15~0.20mm的間隙。
8、立式鉆床空運轉試驗包括哪些內容?
答：立鉆空運轉試驗包括以下內容：
（1）在試驗之前，機床蝗所有部件、槽等都應查看，要清除其內部的切屑和污物。
（2）所有緊固螺釘及調整螺釘，必須全部擰緊及調整完畢。
（3）固定聯接面應緊密貼合，用0.03mm的塞尺檢驗時不能插進。滑動導軌的配合表面，除用涂色法檢驗接觸點外，還要用0.04mm的塞尺插入其端部，深度應不大于20mm。
（4）檢查自動裝置和擋塊的工作精度和動作準確性。
（5）主軸應能平穩移動，手柄的重量不應大于5kg。
（6）機床接通電路后，主運動機構以低轉速起，依次每級轉速運轉時間不得少于2min。在高轉速時，應運轉足夠的時間，使主軸軸承達到穩定溫度（不得低于0.5h，溫度不能超過70℃)。
（7）檢驗各部手柄的可靠性和正確性，應能輕便地扳動。用于變速和進給量的手柄，所加的外力不得大于40N。
（8）檢驗油窗內潤滑油流動量是否正常，箱蓋軸套有否滲漏。
（9）在各級轉速和進給量時，各部件轉動應平穩而沒有顯著沖擊和噪聲。
?9、立式鉆床保險離合器失效的故障原因及排除方法有哪些?
?答：保險離合器失效的故障原因及排除方法如下：
（1）超負荷鉆削。應按說明書的要求進行正常的鉆削工作。
（2）調節彈簧作用力不足?？赏ㄟ^(guò)調整螺釘調整到超過正常負荷的10％，即達到10000N，離合器斷開即停止進給。
（3）離合器的鋼珠損壞。應更換鋼珠或整個接合子。
10、Z35搖臂鉆床定程切削精度不準的故障原因及排除方法有哪些？
答：Z35搖臂鉆床定程切削精度不準的故障原因及排除方法如下：
（1）主軸軸向間隙太大。應調整主軸上的背母，消除軸向間隙。
（2）切削定程裝置的滾輪撥叉機構損壞和離合器調整不當。檢查修復損壞零件，調整離合器使撞塊與滾輪相碰時離合器應立即脫開。
11、立式鉆床鉆孔軸線傾斜的故障原因及排除方法有哪些?
?答：立式鉆床鉆孔軸線傾斜的故障原因及排除方法如下：
（1）主軸移動軸線與立柱導軌不平行。應檢查其平行度，若主軸套移動中心線與立柱導軌平行度超差，則應修刮進給箱導軌面至要求。
（2）主軸回轉中心線不垂直于工作臺面。應檢查其垂直度，若主軸套移動中心線對工作臺面的垂直度超差，則應修刮工作臺面導軌至要求。

12、立式鉆床加工的孔圓度超差的故障原因及排除方法有哪些?

答：立式鉆床加工孔圓度超差的故障原因及排除方法如下：
（1）主軸軸承間隙過大。若主要是由于磨損而造成，則可由裝在軸承上部的螺母來調整。
（2）主軸彎曲，產生回轉徑向圓跳動量太大。則應矯正修復或更換主軸。??
（3）主軸套筒與箱體孔配合間隙過大。則應修整主軸套筒，更換箱體孔套，使其配合間隙不得大于0.03mm。
?13、搖臂鉆床維修前必須做好哪些準備工作？需用的工具及量?jī)x有哪些?
答：搖臂鉆床維修前，可按搖臂鉆床精度標準GB/T4017—97或隨機合格證作性能、試切及精度檢查，根據精度喪失情況及所存在的問題，決定具體修理項目及驗收要求，并做好技術物質準備。搖臂鉆床修理需用工具及量?jī)x見下表。
