| ????????????????????????? 型號 |

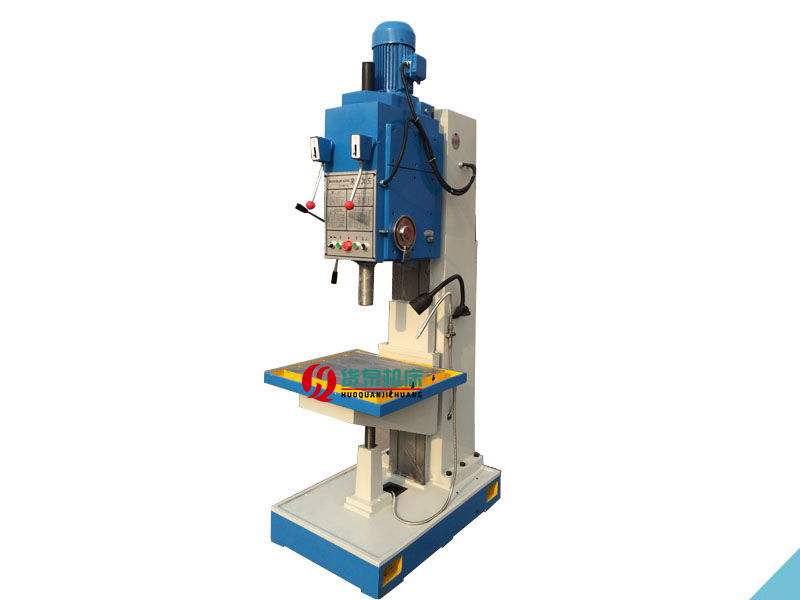

Z5140B
|
Z5140B
（加強型）
|
|
最大鉆孔直徑mm
|
40
|
40
|
|
主軸軸孔錐度
|
MT4
|
MT4
|
|
主軸行程mm
|
250
|
250
|
|
主軸箱行程（手動）mm
|
200
|
200
|
|
主軸轉速級數
|
12
|
9
|
|
進給量級數
|
9
|
9
|
|
主軸轉速范圍r.p.m
|
31.5~1400
|
45~850
|
|
進給量范圍mm/r
|
0.056~1.80
|
0.056~1.80
|
|
工作臺面尺寸mm
|
560?x?480
|
560?x?480
|
|
工作臺縱橫行程mm
|
---
|
---
|
|
工作臺升降行程mm
|
300
|
300
|
|
主軸端面至工作臺面最大距離mm
|
750
|
680
|
|
主電機功率kw
|
3
|
4
|
|
外形尺寸mm
|
1090x905x2465
|
1090x905x2465
|
|
機床重量（凈重）kg
|
1250
|
1250
|
立式鉆床安全操作規程
一、主要危險源
1、未正確佩戴安全防護用品。
2、戴手套作業。
3、用手扶持工件鉆孔。
4、設備絕緣降低或接地不完好。
二、適用范圍
第1條本操作規程適用于立式鉆床操作人員的操作。
三、上崗條件
第2條身體健康適合本崗位要求。
第3條必須經過培訓并合格持證上崗。
第4條必須熟悉鉆床的結構、性能，能夠熟練操作。
四、安全規定
第5條作業前必須進行本崗位危險源辨識，作業時必須嚴格執行“手指口述”。
第6條嚴禁酒后上崗，班中不做與本職工作無關的事情。
第7條女工上崗前必須把頭發盤起，戴好安全帽，工作服做到 “三緊”。
第8條嚴禁戴手套作業。
第9條上崗前必須把工作臺上的雜物清理干凈，嚴禁工作臺上放工器具或有雜物。
第10條嚴禁多個工件疊加打孔。
五、操作準備
第11條檢查鉆床各潤滑部位是否完好，冷卻系統是否正常，搖臂是否在零位，操作手柄電控開關是否在斷開位置上，鉆頭是否夾緊牢固，防護裝置是否完好可靠，待一切檢查正常后方可進行操作。
第12條用工件夾具把工件夾緊牢固好，保證工件牢固可靠。
第13條開啟鉆床后先空轉3-5分鐘，確認各部位完好正常后斷開電源。
六、正常操作
第14條調整搖臂位置，核實鉆頭與打孔位置無誤后，開啟鉆床電源。同時打開冷卻水，使水嘴對準打孔位置，嚴禁缺水鉆孔。
第15條略微使勁壓下控制主軸的手柄，使鉆頭接觸到工件表面，并打出淺坑時，可適當加大手柄的壓力，使鉆頭均勻鉆入工件。
第16條在工件快要鉆透時，應減小手柄的壓力，當鉆頭穿透工件時，立即將主軸提起。
第17條使用自動走刀時，要選好進給速度，調整好行程限位塊。手動進給時，一般按照逐漸增壓和逐漸減壓原則進行，以免用力過猛造成事故。
第18條鉆孔結束，待鉆頭完全退出工件后，斷開鉆床電源。
第19條打大深孔時，必須先用小鉆頭鉆透后才能換成大鉆頭，防止超負荷損壞鉆床。
第20條換鉆頭、夾具及裝卸工件時必須停車進行。帶有毛刺和不清潔的錐柄，不允許裝入主軸錐孔，裝卸鉆頭要用楔鐵，嚴禁用手錘敲打。
第21條工作裝置要緊固，鉆小件時，嚴禁用手扶持工件鉆孔，應用鉆臺夾牢，鉆透時應用手動進給，同時工作臺應加木墊。
第22條鉆頭上繞有長鐵屑時，要停車清除。禁止用風吹或用嘴吹，要用刷子和鐵鉤清除。
第23條裝卡具時應清理孔徑，卸下時應用鉆卡扳子，嚴禁亂打亂敲。
第24條使用搖臂鉆床時，搖臂回轉范圍內不準有障礙物。
第25條嚴禁開車變速，鉆深孔時要倒屑，工作中不準離開機床。
七、收尾工作
第26條清理設備及現場文明衛生，將設備表面冷卻水擦拭干凈。
進給系統概述與分析
傳統的臺式鉆床主軸進給系統主要由主軸、主軸套筒、主軸套筒鑲套、齒輪齒條和軸承
等組成。主軸在加工時即要作旋轉運動，也要作軸向的進給運動。機床主軸被裝置在主軸套
筒內，套筒放置在主軸箱體孔的鑲套內，主軸上側由花鍵連接。機床加工時，旋轉運動由花
鍵傳入，而進給運動則由齒輪通過齒條帶動套筒在鑲套內運動。由總體方案可知，自動鉆床
進給系統設計導入了液壓缸進給系統，由液壓缸驅動替代齒輪齒條的手動進給，來實現主軸
的快進、工進和快退動作。
鉆床在加工時，主軸要作高速的旋轉運動和直線的進給運動。導入液壓缸進給系統后，
由于液壓缸結構和性能的限制，液壓缸活塞桿不宜作高速的旋轉運動，因此，我們要結合合
適的軸承和結構來實現主軸的高速旋轉。往復進給運動由液壓缸來完成動作。如圖所示；
?
