Z5125方柱立式鉆床是通用機床。適用于各種機械加工的中小零件的批量生產，可進行鉆孔、擴孔、鉸孔、锪平面及攻螺紋等。在具有工藝裝配的條件下，適用于大批量生產。方柱立式鉆床具有總體高度低、剛性好；操作集中、靈活；工作可靠、結構簡單，使用、維修方便等特點。

Z5125A立式鉆床的產品用途：

Z5125A立式鉆床用于機械加工中的鉆孔、擴孔、鉸孔、锪平面、鉆沉頭孔和鏜孔及攻螺紋。

立式鉆床的運動特點：

立式鉆床加工前，須先調整工件在工作臺上的位置，使被加工孔中心線對準刀具軸線。加工時，工件（通過夾具或壓板）被夾持在鉆床工作臺上，刀具作旋轉主運動，同時沿軸向作直線進給運動。工作臺和主軸箱可沿立柱導軌調整位置，以適應不同高度的工件。立式鉆床的電氣控制是典型的電動機正反轉控制系統，認識并學習鉆床的電氣控制線路的原理和安裝與檢修，對于初學者十分重要。

刀具安裝在主軸的錐孔內，由主軸通過錐面摩擦傳動帶動刀具作旋轉運動，即主運動。而進給運動是靠手動或機動使主軸套筒作軸向進給。工作臺可沿立柱上的導軌作上下位置的調整，以適應不同高度的工件加工。當斷開進給傳動系統時，扳動手柄可作手動進給。

產品優勢：

Z5125A立式鉆床立式鉆床采用新的微電子型多功能變電器。可以按照事先設置的程序，進行接通和分?jǐn)嚯娐返目刂?。由軟件?gòu)成的“軟繼電器”取代了原使用的中間繼電器，控制程序由匯編語言編制而成。實現了一對一的單片機程序化，使機床接線簡單，故障率低，易判斷，保證了機床的高可靠性，提高了控制精度，提升了性價比。

多功能繼電器使用在普通立式鉆床控制上，是一次大的革新，使立式鉆床性能有了跨越的提升，為用戶提供了更加完美的產品。

在立式鉆床還增加了腳踏急停和主變數手柄觸摸急停開關，加強了對操作工人的安全保護，提高了機床的保護性能，使機床更加人性化.

攻絲可實現自動反轉！

立式鉆床結構：?

立式鉆床是將主軸箱和工作臺安置在立柱上，主軸垂直布置的鉆床。

1 方柱立式鉆床、機床由主軸箱、立柱、底座、工作臺等主要部分組成。 機床要求布置足夠的加強筋板，保證機床具有足夠強度、剛性和高穩定性。結構先進可靠。

2. 主軸系統有高性能的傳動精度和剛性。

3 主軸、絲桿、主要電器元件、主要液壓元器件采用當今市場上質量較高的主流產品。

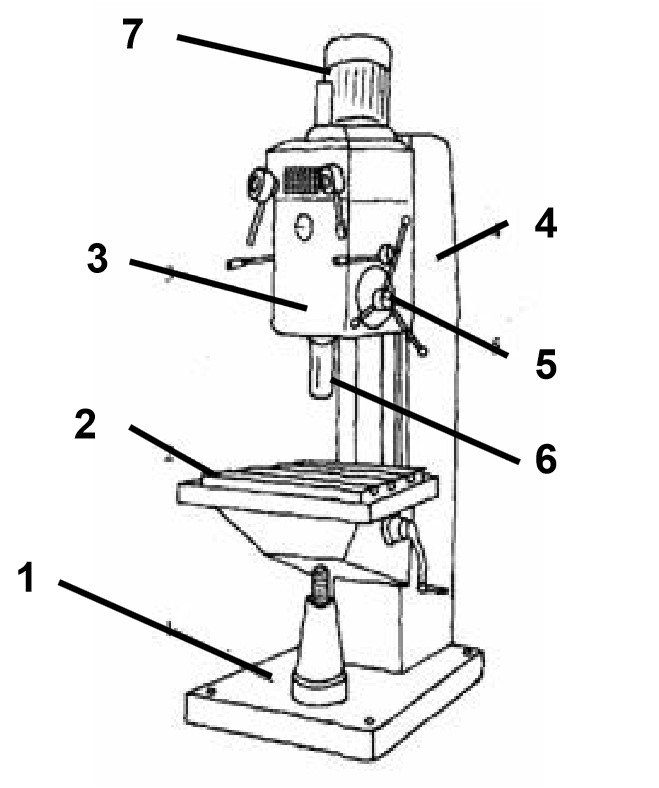

立式鉆床結構圖：

1—底座：用來支撐鉆床各部件。

2—工作臺：放置并固定加工工件

3—主軸箱：內有主運動及進給運動的傳動機構，用來變換鉆頭的進給量。

4—立柱：支撐主軸箱和工作臺，并在立柱上升降。

5—手柄：手動調節進給量和進給方向。

6—主軸：用來安裝鉆頭、絲錐、鉸刀等，帶動刀具做旋轉運動。

7—電動機：控制主軸的旋轉運動。
