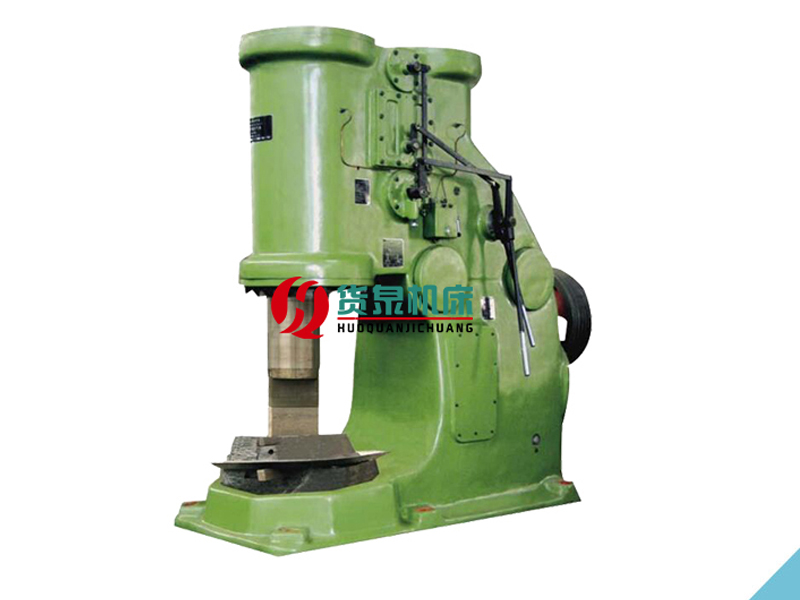

C41-400kg分體式空氣錘

日期:2021-10-20 來源:www.szzzw.cn 點擊:2538次

生產廠家：山東貨泉機床有限公司
產品名稱：C41-400kg分體式空氣錘
電機功率：30kw
機床重量：約8000kg
外形尺寸：1100mm*500mm*1300mm

在線咨詢全國熱線
13561118691

產品描述

主要參數：

型?號	C41-400kg分體式空氣錘
落下部分質量	400
打擊能量	9.5
打擊次數（Min-1）	120
工作區間高度	530
錘桿中小線至錘身距離	520
可鍛毛坯方長(mm×mm)	220*220
可鍛毛坯?圓	Φ240
電機功率	30
電機轉速	980
砧座重量	4800
整機重量	8000
機器外型尺寸	11005001300

C41-400kg分體式空氣錘適用于鍛工車間各種形狀零件的自由鍛造。如延伸、鐓粗、沖孔、熱剪、鍛接、扭轉和彎曲等，使用開式墊模可以進行各種模鍛。廣泛用于鋼管廠、銅管廠、汽車、摩托車等制造行業。

C41-400kg分體式空氣錘的構造與操縱：

（1）本錘有空轉，提錘，單次打擊，連續打擊，按壓5種動作，均以腳踏操作和手柄操縱。

（2）本錘有錘身，壓縮活塞，錘桿導程，錘桿，砧座及操縱部分等主要部件組成。

錘的電氣設備安裝與維護：

（1）用附有熱繼電器的磁力啟動器作過載和失壓保護。

（2）由于錘在工作是有很大震動，啟動器不宜安裝在錘身上，請用戶結合安裝處的條件，自行考慮位置。

（3）所有不帶電的導體，包括錘身，電機殼，啟動器鐵殼，防護鐵管，都應有良好的接地保護。

（4）熔斷器，熔絲容量約為30安，不宜過大。

（5）安裝工作完成，應檢查接線的正確性。? ??

錘的安裝：

（1）在氣錘安裝一個月前，按基礎圖打好基礎，所選擇的土質強度為15公斤/厘米。

（2）基礎上的上表面應保持水平，其誤差不得大于0.5/1000。

（3）使用空氣錘的工人，應當了解空氣錘的構造及其正確的使用條件。必須經常保持空氣錘的清潔，隨時注意潤滑情況是否良好，禁止用空氣錘鍛造冷金屬或加熱不夠的金屬。操縱要保持轉動靈活，操作時，扳動操作手柄應平穩，變換操作行程時不要過猛。經常檢查用泵給油情況，適當進行調整。電動機應經常保持清潔，定期的拆開，用壓縮空氣吹凈或擦洗。經常保持工作鋼球閥完整有效，以免發生撞擊缸蓋的事故。? ? ?

空氣錘如何保養和修理；

（1）使用空氣錘的工人必須了解空氣錘的構造及其正確使用條件。

（2）必須經常保持空氣錘的清潔，隨時注意潤滑情況是否良好，不要鍛打冷金屬或加熱不夠的金屬。

（3）操縱要保持轉動靈活，操作時扳動手柄應平穩，變換操作行程時不要過猛。

（4）經常檢查油泵給油情況，做適當調整。

（5）電動機應保持清潔，用壓縮空氣吹凈或擦洗。

（6）保持工作缸緩沖球閥完整有效，以免發生撞擊缸蓋的事故。

（7）及時對空氣錘進行修理，更換易損件。

?C41-400kg分體式空氣錘安裝試車

空氣錘維護；

正確使用與合理維護可以延長錘的使用壽命，并能減少修理費用，為此必須做到如下幾點:

(1)新錘在使用半個月以后，要作折卸清洗。取出錘桿，壓縮活塞，閥及補氣蓋等零件，仔細清洗氣道，以免殘渣佘砂存在，加大機器的磨損，以后按照設備修理周期進行.
