ZX6332A鉆銑床

日期:2021-10-20 來源:www.szzzw.cn 點擊:2085次

生產廠家：山東貨泉機床有限公司

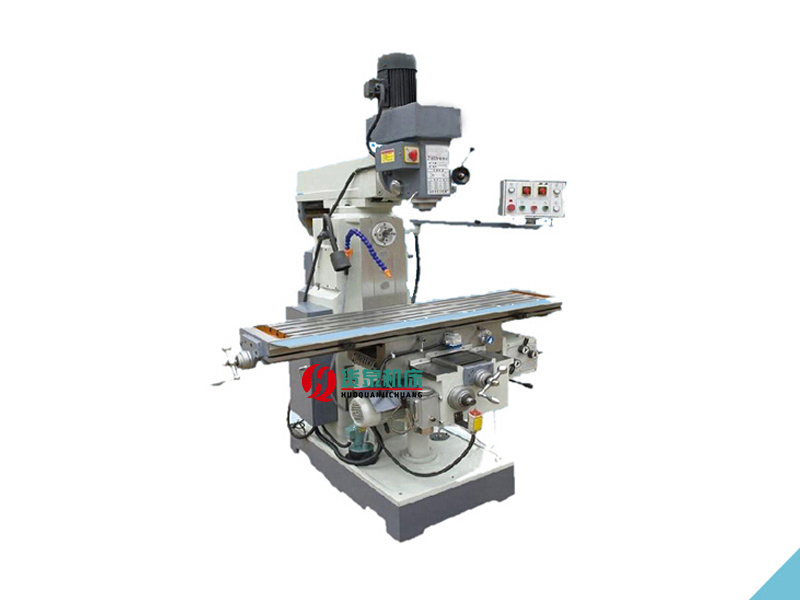

產品名稱：ZX6332A鉆銑床
電機功率：3kw
機床重量：約1350
外形尺寸：1460mm×1620mm×2100mm

在線咨詢全國熱線
13561118691

產品描述

鉆銑床的功能及用途；

鉆銑床通常為臺式，工作臺可縱、橫向移動，主軸垂直布置，機頭可上下升降，具有鉆、銑、鏜、磨、攻絲等多種切削功能。

功能；

主軸箱可垂直平面內左右回轉90°，部分機型工作臺可在水平面內左右回轉45°，多數機型工作臺可縱向自動走刀；鉆銑床的主軸驅動采用無級變速裝置, 使用新型串激電動機，主軸轉速顯示、觸摸開關、加工深度液晶顯示，結構新穎、傳動穩定可靠及操作方便；是加工小型零件、儀器儀表、輕工機械的理想機床。

機床用途；

本機床是綜合銑床和鉆床之特點設計開發的一種銑鉆床，它具有銑削、鉆孔、攻絲、鏜孔、磨削、擴孔、鉸孔、鋸斷等多種功能，是小型企業、模具制造業、機械工維修等行業的理想加工設備。對于經常鉆削大孔，宜選用本款齒輪傳動機床，本機床最高速2800r/min具有端面磨削功能

型號	ZX6332A
工作臺尺寸	1250×320
T型槽數目	3
工作臺行程（縱向/橫向/垂向）(mm)	740×320×400
主軸孔錐度	7:24/ISO40
主軸轉速范圍(r.p.m)	40~1300（臥） 115~1750（立）
工作臺垂直升降速度(mm/min)	560
主軸中心至垂直導軌面距離	200~500（立）
立軸端面至工作臺距離	85~460（立） 0~280（臥）
電動機功率	0.85/1.5（立） 3（臥）
外形尺寸	1460×1620×2100
機床重量	1350

保養方法如下：

(1)在使用前熟悉結構及各手柄的功能，傳動和潤滑系統。

(2)開動機器前，應檢查各夾緊是否被夾緊，以及主軸套筒的升降移動和電氣設備情況是否正常。接地線是否接地。

(3)在調整主軸箱相對工作臺位置時，須先松開夾緊手柄，然后轉動手柄移動主軸箱至所需位置，再將手柄夾緊。

(4)本機床裝有主軸微支。使用前，先擰右側滾花手柄，使手柄座和微動齒輪結合，轉動機頭前手輪，即可實現微動進給。本機還裝有反轉按鈕開關，實現主軸反轉，可用于攻絲。

(5)鉆孔完畢后，放開手柄，套筒自動復位。松開位于主軸箱底部的螺釘，旋轉彈簧盒于不同位置，可調整復位彈力的大小。銑削時應將主軸套筒夾緊。欲獲得最佳效果，盡可能選用3刃立銑刀，如使用2刃銑刀時，須將機頭落至低位置。

(6)本機床在進行鏜、磨等切削時，配上相應附件，即可實現。

(7)本機床工作中如發生故障及不正常的響聲時，應立即關停，并檢查原因。

(8)工作完畢后，應清除機器上的鐵屑和污物，并在未涂片的表面涂油，以防銹蝕

鉆銑床操作規程

1、操作者必須熟悉機器的構造、性能及使用萬法。

2、非本機器操作人員嚴禁使用本機器。

3、班前操作者應檢查各潤滑點是合充分潤滑。

4、工作前檢查工件夾緊力足否充足。

5、工作中嚴禁用手清理切屑。

6、啟動機床前必須檢查各手柄的位置足否正確。

7、操作者嚴禁將設備交予他人使用，嚴禁無操作證操作設備。

8、在自動進刀時，不準再用手進行進刀操作。

9、設備運行時嚴禁戴手套進行操作。

10、設備開動狀態下，操作者嚴禁離開機器。

11、開機時嚴禁變換主軸轉速及進給量，變速必須停車，禁止反接制動。

12、嚴禁頻繁啟動和換向，即便在攻絲作業時也必須注意。

13、更換鉆頭、清理工作臺，加潤滑油及操作者離開肘，必須切斷機床電源。

14、出現緊急情況要停機并切斷電源。

15、工作時嚴禁他人與操作者嬉笑、打鬧。

16、班后要認真做好清潔保養工作。

傳動系統：

本銑床的傳動系統主要由:電機、同步帶輪、主軸等組成。傳動方式是由直流無刷電動機通電啟動后,通過電機與主軸用同步帶輪傳動主軸旋轉,而后進行工作；通過無級變速旋鈕，在規定的轉速范圍內調節電機轉速而進行變速，主軸轉速為100—1750 轉/分,通過正面上方的主軸轉速液晶顯示屏可以清晰的看到當前的速度值。

加工操作步驟：

（1）裝夾刀具和工件時必須停車;?

（2）擦干凈主軸內孔(莫氏3 號)和刀桿錐面,將刀桿錐入主軸內孔,放入拉桿吊緊刀桿；

（3）將要加工的零件放到工作臺面上,用壓板壓緊后,縱向和橫向移動到所需位置；

（4）松開立柱鎖緊手柄,搖動升降手柄將主軸箱移下；

（5）啟動機床,選擇好轉速,逆時針轉動多用操作手柄,此時即可進行銑削加工；

（6）銑工件時,一定要鎖緊主軸箱和主軸,同時根據需要鎖緊縱向橫向塞鐵,以免加工尺寸變化；

（7）更換鉆夾頭或銑頭時,將頂部防護罩松開放在邊上,將拉桿螺紋旋松2-3 牙,然后用榔頭敲擊使錐柄與主軸脫離,最后用手松開拉桿進行更換。

（8）完成工作后應該切斷電源,搞好機床和環境的清潔工作,并對機床外露加工面加注機械油,以免機床表面生銹,影響使用和美觀。

重點安全須知

1、機床的結構、性能、特點、安裝、操作、保養等方面，有了全面的了解，從而能安全熟練的操作本機床，并請你提出寶貴意見，

2、機床安裝后，請將導軌、立柱等表面的防銹油擦洗干凈，并涂30號機油，否則易研傷導軌等表面。
