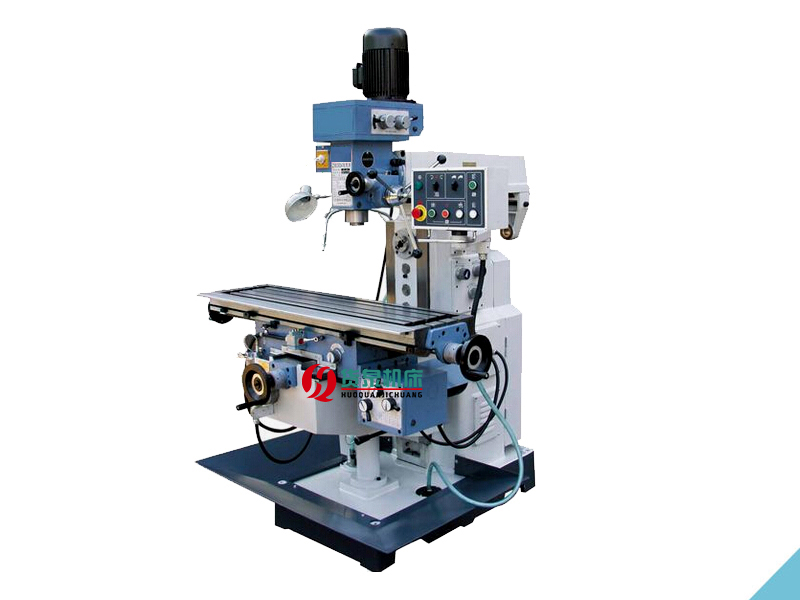

ZX6350A鉆銑床

日期:2021-10-20 來源:www.szzzw.cn 點擊:2770次

生產廠家：山東貨泉機床有限公司
產品名稱：ZX6350A鉆銑床
電機功率：0.85/1.5立2.2臥
機床重量：1600kg
外形尺寸：1352mm×1285mm×2150mm

在線咨詢全國熱線
13561118691

產品描述

鉆銑床的功能及用途：

功能：鉆銑床通常為臺式，工作臺可縱、橫向移動，主軸垂直布置，機頭可上下升降，具有鉆、銑、鏜、磨、攻絲等多種切削功能。主軸箱可垂直平面內左右回轉90°，部分機型工作臺可在水平面內左右回轉45°，多數機型工作臺可縱向自動走刀；鉆銑床的主軸驅動采用無級變速裝置, 使用新型串激電動機，主軸轉速顯示、觸摸開關、加工深度液晶顯示，結構新穎、傳動穩定可靠及操作方便；是加工小型零件、儀器儀表、輕工機械的理想機床。

用途：適用于各種中小型零件加工，特別是有色金屬材料、塑料、尼龍的切削，具有結構簡單，操作靈活等優點，廣泛用于單件或是成批的機械制造；儀表工業；建筑裝飾和修配部門。傳動系統：本銑床的傳動系統主要由:電機、同步帶輪、主軸等組成。傳動方式是由直流無刷電動機通電啟動后,通過電機與主軸用同步帶輪傳動主軸旋轉,而后進行工作；通過無級變速旋鈕，在規定的轉速范圍內調節電機轉速而進行變速，主軸轉速為100—1750 轉/分,通過正面上方的主軸轉速液晶顯示屏可以清晰的看到當前的速度值。

主要技術參數	ZX6350A
鉆孔直徑)	50
端銑寬度	100
立銑直徑	25
攻絲直徑	M16
主軸端面至工作臺距離	100-430
主軸轉速范圍（r.p.m)	115-1750立V/38-1310臥H
主軸行程	120(立)
工作臺尺寸	1250×320? 1500×360
工作臺行程	600×300???800×300
外型尺寸	1352×1285×2150
電動機功率（KW）	0.85/1.5立2.2臥
凈重?/?毛重（Kg）	1500/1600

本機床為方形箱體的多功能鉆銑床,立銑及臥銑均為齒輪傳動,扭矩傳遞好,加工效率高裝有機械進給機器,可實現工作臺縱向自動進給,減少了勞動強度,提高了加工精度和表面光潔度.床身導軌淬火處理,有良好的耐磨能力.銑頭安裝于滑臂前端,可前后移動,不僅能在垂直平面內左右回轉45度，又可在床身上回轉360度，具有良好的加工萬向性。

ZX6350A鉆銑床為方形箱體的多功能鉆銑床,也是多功能的立臥兩用的工具銑床,可鉆可銑可鏜可磨,真正實現一機多用,可根據客戶需要選配自動進刀機頭或臺灣高速炮塔銑頭,工作臺可選配前后左右自動進刀!也可電動升降,或加裝數尺!

開機前;

（1）、操作者必須熟練掌握銑床的操作要領和技術性能。

（2）、開機前必須認真檢查設備的各部位、各手柄、各變速排擋，確保處在合理位置及各夾緊是否夾緊、主軸套筒的升降移動和電器設備情況是否正常。

（3）、開機前要求，必須按潤滑圖表的要求，認真做好設備的加油潤滑工作。

（4）、工件、刀具的裝夾必須牢固可靠不得有松動現象。

使用要領;

（1）、本機床裝有主軸微動，使用時，先擰緊右側鎖緊螺栓，使手柄座和微動齒輪齒合，轉動機頭前手輪，即可實現微動進給。

（2）、本機還裝有反轉按鈕開關，實現主軸反轉，可用于攻絲。

（3）、鉆孔完畢后放開手柄，套筒自動復位，松開位于主軸箱底部的螺釘，旋轉彈簧盒于不同位置，可調整復位彈力的大小。

（4）、銑削時，應將主軸套筒夾緊。（特別是銑削有色金屬時，應作好主軸防護措施以防雜物進入套筒內燒傷主軸）應將套筒退刀槽及主軸箱底孔加以防護措施。盡可能選用三刃立銑刀，使用二銑刀時，須將刀頭落至最低位置。

（5）、經行鏜、磨等切削時操作者應采取必要的保護措施，避免有鐵屑的飛濺，傷及到人。

（6）、鉆床主軸箱在垂直平面內旋轉±45°，操作時松開三個緊固螺栓，通過旋轉微動螺桿可以轉動主軸至所需角度，再緊固螺栓后即可工作。

（7）、機床在工作中如發生故障及不正常響聲時，應立即關停、脫離電源后方可進行機床調整或進行維修作業，檢查原因。

（8）、如在工作中發生斷電現象，應立即切斷電源開關，以免造成不良后果。

（9）、機械走刀器、齒輪傳動機頭在使用前一定要加潤滑油。

停機后;

下班前停機，操作者應按要求認真做好設備的清潔保養，做好潤滑加油及周圍場地的清潔衛生，產品零件擺放整齊，并關閉電源。

保養鉆床保養規范

日常保養

班前保養;

（1）、對重要部位進行檢查。

（2）、擦凈外露導軌面并按規定潤滑各部。

（3）、空運轉并查看潤滑系統是否正常。加注各部位。

班后保養

（1）、做好床身及部件的清潔工作，清掃鐵屑及周邊環境衛生。

（2）、擦拭機床。

（3）、清潔工、夾、量具,各部件歸位。

定期保養

床身及外表;

（1）、擦拭工作臺、床身導軌面、各絲桿、機床各表面及死角、各操作手柄手輪

（2）、表面清潔，清除鐵屑雜質。

（3）、除去各部銹蝕，保護噴漆面，勿碰撞。

（4）、停用、備用設備導軌面、滑動面及各部手輪手柄及其它暴露在外易生銹的各種部位應涂油覆蓋。

主軸箱;

（1）、清潔，潤滑良好。

（2）、傳動軸無軸向竄動。

（3）、更換磨損件。

工作臺;

（1）、清潔，潤滑良好。

（2）、調整夾條間隙。

（3）、檢查并緊固工作臺壓板螺絲，檢查并緊固各操作手柄螺絲螺帽。

（4）、調整螺母間隙。

（5）、清除導軌面毛刺。

（6）、對磨損件進行修理或更換。

刀具;

每日檢查刀具是否復原。

重點安全須知;

1、機床的結構、性能、特點、安裝、操作、保養等方面，有了全面的了解，從而能安全熟練的操作本機床，并請你提出寶貴意見，

2、機床安裝后，請將導軌、立柱等表面的防銹油擦洗干凈，并涂30號機油，否則易研傷導軌等表面。

3、本機床采用三項380V交流電源，非專業人員禁止操作。接通電源時，請檢查電源相序是否正確，必須保證安全可靠接地，否則機床不能正常工作.注意照明燈電壓是24V的，用錯燈泡會損壞變壓器.

4、請按機床上潤滑標位的規定，對各個部位注油潤滑，否則會研傷導軌或機件。

5、保持工作區干凈整潔，不要在潮濕、陰暗的光線下操作機床.

6、使用該機床的操作員一律不準帶手套，女同志一律帶安全帽(將長發包住)，否則會發生人身事故。

7、在機動機器前要確保工件與刀具安裝到位，且牢固可靠，決不能在工件與刀具接觸的情況下，啟動機器，只有在機器達到穩定速度后，才能開始加工。

8、定期檢查各導軌壓板、塞鐵、的配合間隙，間隙過大時應及時調整.

9、機床在切削加工前，一定把工件加牢，以免造成傷害，在加工過程中鐵硝的飛濺可能造成傷害，請自我保護，
