主要技術參數
|

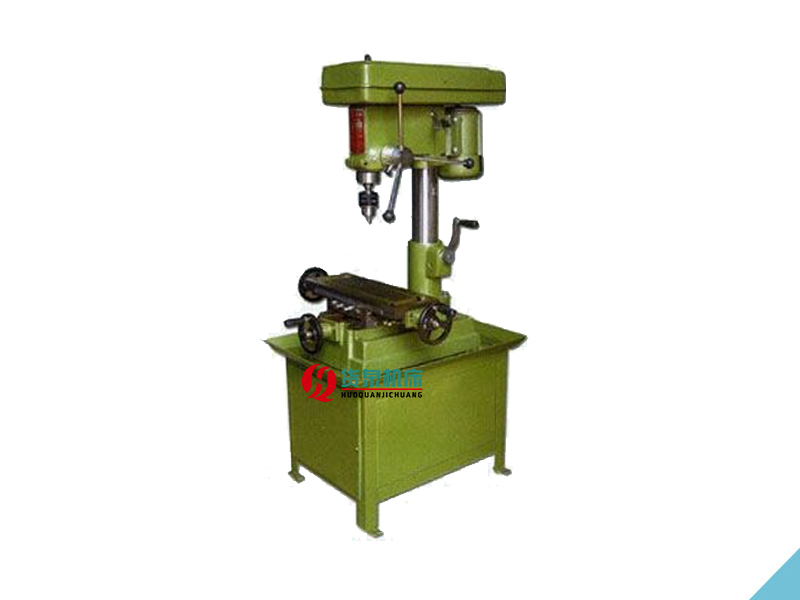

ZXTM16
|
|
鉆孔直徑
|
16
|
|
端銑寬度
|
40
|
|
立銑直徑
|
14
|
|
攻絲直徑
|
M10
|
|
主軸端至工作臺距離
|
70-300
|
|
主軸轉速范圍(r.p.m)
|
250-3200
|
|
主軸行程
|
85
|
|
工作臺尺寸
|
420×150
|
|
工作臺行程
|
220×100
|
|
電動機功率
|
0.55kw
|
|
外型尺寸
|
720×630×660
|
1. 鉆銑床的類型：升降臺式銑床（臥式銑床、立式銑床）、萬能銑床、龍門銑床、特種銑床、數控銑床等。?
2 .鉆銑床的結構部件：底座床身、主軸、主軸變速、縱向工作臺、橫向工作臺、升降臺等。?
3. 鉆銑削的概念：銑削就是在銑床上以銑刀旋轉作主運動，工件或銑刀作進給運動的切削加工方法。?
4 .鉆銑削加工的特點：銑削是用多刀刃的銑刀來進行切削加工的，故生產效率較高。
5 .鉆銑削的加工精度：銑削加工的經濟加工精度一般為IT9～I(xiàn)T8，表面粗糙度Ra值可達到12.5～1.60um;必要時加工精度可高達IT5，表面粗糙度Ra值可達0.20um。
6 .鉆銑床的加工范圍：銑平面、銑直槽、銑燕尾槽、銑T型槽、銑成形面等各種形狀復雜的零件。
本機適用于各種中小型零件加工，特別是有色金屬材料；塑料；尼龍的切削，具有結構簡單，操作靈活等優點，廣泛用于單件或是成批的機械制造；儀表工業；建筑裝飾和修配部門。 鉆銑床是一種中小型通用金屬切削機床，即能臥銑，又能立銑。它適用于鉆、擴、鉸、鏜、孔加工；如用圓片銑床、角度銑刀、形成銑刀及端面銑刀，能銑削平面、斜面、垂直面和溝槽等。裝上附件立銑頭后，可作為多方向的銑削工作。在裝上附件分度頭后，可作摸數m=3毫米以下的直齒、錐齒輪及螺旋齒等的銑削工作。由于本機床應用廣泛，故適合一般修理與工具車間；單件或小批生產車間使用為宜。
本機床結構是由床身、底座、三角體、工作臺和滑座、滑臂回轉座、銑頭、冷卻及潤滑、電器系統等九個主要部件組成
床身裝在底座上，床身下腹內裝主電機。通過一對三角皮帶輪傳給I軸進入床身齒輪箱，經過六對齒輪傳動給主軸，主軸前端為莫氏4號錐孔。即可裝置端銑刀柄，亦可裝置刀桿，長刀桿另一頭支承在掛架的軸承孔內，刀桿支架則裝在滑臂的燕尾導軌上。
銑削的基本知識 ；
主運動：是切除工件表面多余材料所需的基本的運動，是直接切除工件上待切削層，使之轉變?yōu)榍行嫉闹饕\(yùn)動。主運動是消耗機床功率多的運動。銑削運動中，銑刀的旋轉運動是主運動。?
進給運動：是使工件切削層材料相繼投入切削，從而加工出完整表面所需的運動。銑削運動中，工件的移動或回轉、銑刀的移動等是進給運動。?
銑削中順銑和逆銑的概念及優缺點?
順銑：銑削力的水平分力與工件的進給方向相同?
優點：加工的表面質量好；功率消耗少；刀刃磨損較慢；對不易夾緊的工件和細長的工件更為合適。?
缺點：工件臺進給絲杠與固定螺母之間一般有間隙存在，因此切削力容易引起工件和工作臺一起向前竄動，使進給量突然大，引起打刀。在銑削鑄件或鍛件等表面有硬度的工件時，順銑刀齒首先接觸工件硬皮，加劇了銑刀的磨損。?
逆銑：銑削力的水平分力與工件的進給方向相反?
優點：可以避免順銑時發生的竄動現象；加工表面有異物（砂粒）的毛胚時須選用逆銑。?
缺點：逆銑時，切削厚度從零開始逐漸大，因而刀刃開始經歷了一段在切削硬化的已加工表面上擠壓滑行的階段，加速了刀具的磨損。同時，銑削力將工件上抬，易引起振動，從而影響工件已加工面的表面質量；功率消耗大；刀具磨損快；容易使工件移動。?
銑削用量：在銑削過程中所選用的切削量稱為銑削用量。銑削用量包括銑削寬度、銑削深度、銑削速度和進給量。銑削用量的合理選擇，對提高生產效率，改善工件表面粗糙度和加工精度都有密切的關系。
本機保養方法如下：
1.使用本機前，必須詳細閱讀使用說明書，熟悉結構及各手柄的功能，傳動和潤滑系統。
2.開動機器前，應檢查各夾緊是否被夾緊，以及主軸套筒的升降移動和電氣設備情況是否正常。接地線是否接地。
3.在調整主軸箱相對工作臺位置時，須先松開夾緊手柄，然后轉動手柄移動主軸箱至所需位置，再將手柄夾緊。
4.本機床裝有主軸微支。使用前，先擰右側滾花手柄，使手柄座和微動齒輪結合，轉動機頭前手輪，即可實現微動進給。本機還裝有反轉按鈕開關，實現主軸反轉，可用于攻絲。
5.鉆孔完畢后，放開手柄，套筒自動復位。松開位于主軸箱底部的螺釘，旋轉彈簧盒于不同位置，可調整復位彈力的大小。銑削時應將主軸套筒夾緊。欲獲得好效果，盡可能選用3刃立銑刀，如使用2刃銑刀時，須將機頭落至低位置。
6.本機床在進行鏜、磨等切削時，配上相應附件，即可實現。
7.本機床工作中如發生故障及不正常的響聲時，應立即關停，并檢查原因。
8.工作完畢后，應清除機器上的鐵屑和污物，并在未涂片的表面涂油，以防銹蝕
