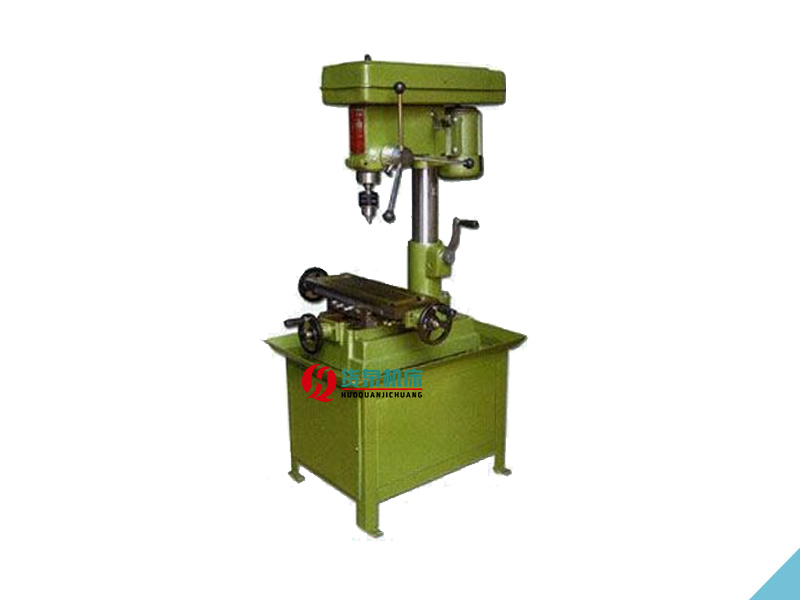

ZXTM-25 鉆銑床

日期:2021-10-20 來源:www.szzzw.cn 點擊:2483次

生產廠家：山東貨泉機床有限公司
產品名稱：ZXTM-25 鉆銑床
電機功率：1.1kw
機床重量：190kg
外形尺寸：900mm×780mm×820mm

在線咨詢全國熱線
13561118691

產品描述

主要技術參數	ZXTM25
鉆孔直徑	25
端銑寬度	50
立銑直徑	16
攻絲直徑	M12
主軸端至工作臺距離	70-410
主軸轉速范圍(r.p.m)	250-3200
主軸行程	95
工作臺尺寸	500×200
工作臺行程	300×150
電動機功率	1.1kw
外型尺寸	900×780×820
凈重/毛重	180/190

鉆銑床適用于各種中小型零件加工，特別是有色金屬材料；塑料；尼龍的切削，具有結構簡單，操作靈活等優點，廣泛用于單件或是成批的機械制造；儀表工業；建筑裝飾和修配部門。鉆銑床是一種中小型通用金屬切削機床，即能臥銑，又能立銑。它適用于鉆、擴、鉸、鏜、孔加工；如用圓片銑床、角度銑刀、形成銑刀及端面銑刀，能銑削平面、斜面、垂直面和溝槽等。裝上附件立銑頭后，可作為多方向的銑削工作。在裝上附件分度頭后，可作摸數m=3毫米以下的直齒、錐齒輪及螺旋齒等的銑削工作。由于本機床應用廣泛，故適合一般修理與工具車間；單件或小批生產車間使用為宜。

鉆銑床保養方法如下：

1.使用本機前，必須詳細閱讀使用說明書，熟悉結構及各手柄的功能，傳動和潤滑系統。

2.開動機器前，應檢查各夾緊是否被夾緊，以及主軸套筒的升降移動和電氣設備情況是否正常。接地線是否接地。

3.在調整主軸箱相對工作臺位置時，須先松開夾緊手柄，然后轉動手柄移動主軸箱至所需位置，再將手柄夾緊。

4.本機床裝有主軸微支。使用前，先擰右側滾花手柄，使手柄座和微動齒輪結合，轉動機頭前手輪，即可實現微動進給。本機還裝有反轉按鈕開關，實現主軸反轉，可用于攻絲。

5.鉆孔完畢后，放開手柄，套筒自動復位。松開位于主軸箱底部的螺釘，旋轉彈簧盒于不同位置，可調整復位彈力的大小。銑削時應將主軸套筒夾緊。欲獲得好效果，盡可能選用3刃立銑刀，如使用2刃銑刀時，須將機頭落至低位置。

6.本機床在進行鏜、磨等切削時，配上相應附件，即可實現。

7.本機床工作中如發生故障及不正常的響聲時，應立即關停，并檢查原因。

8.工作完畢后，應清除機器上的鐵屑和污物，并在未涂片的表面涂油，以防銹蝕

傳動系統和變速；

1.動力傳遞：ZX16、20、25、40經兩根三角皮帶由電動機傳至主軸。ZX50經一條三角帶傳至主軸。

2.在變換轉速時，松開兩個固定螺釘，撥動調節手柄皮帶即松馳，變換皮帶至所需的位置后，再撥調節手柄使三角皮帶松緊適當，擰緊兩個固定螺釘即可工作

傳動系統：

本銑床的傳動系統主要由:電機、同步帶輪、主軸等組成。傳動方式是由直流無刷電動機通電啟動后,通過電機與主軸用同步帶輪傳動主軸旋轉,而后進行工作；通過無級變速旋鈕，在規定的轉速范圍內調節電機轉速而進行變速，主軸轉速為100—1750 轉/分,通過正面上方的主軸轉速液晶顯示屏可以清晰的看到當前的速度值。

操作前必讀：1.操作前要檢查設備上的防護、保險、信號裝置。機械傳動部分、電氣部分要有可靠的防護裝置。工、卡具是否完好，否則不準開動；

2.鉆床的平臺要緊住，工件要夾緊。鉆小件時，應用專用工具夾持，防止被加工件帶起旋轉，不準用手拿著或按著鉆孔；

3.開動機床時主軸應按順時針方向轉動；

4.自動走刀，要選好進給速度，調好行程限位塊。手動進刀一般按逐漸增壓和減壓的原則進行，以免用力過猛造成事故；

5.調整鉆床速度、行程、裝夾工具和工件時，以及擦試機床時，要停車進行；

6.機床開動后，不準接觸運動著的工件、刀具和傳動部分。禁止隔著機床轉動部分傳遞或拿取工具等物品；

7.在操作過程中,要注意和控制機床的情況,若出現不正常的征兆, 應及時停止操作,并立即請有關人員組織維修；

8.機床運轉時，不準離開工作崗位，因故要離開時必須停車并切斷電源；

9.鉆頭上繞長鐵屑時，要停車清除，禁止用口吹，手拉、應使用刷子或鐵鉤清除；

10.使用搖臂鉆，橫臂回轉范圍內不準有障礙物。橫臂和工作臺不準有浮放物；

11.工作結束時，將橫臂降到低位置。主軸箱靠近立柱，并都要卡緊；

12.兩人或兩人以上在同一臺機床工作時，必須有一人負責安全，統一指揮，防止發生事故。
