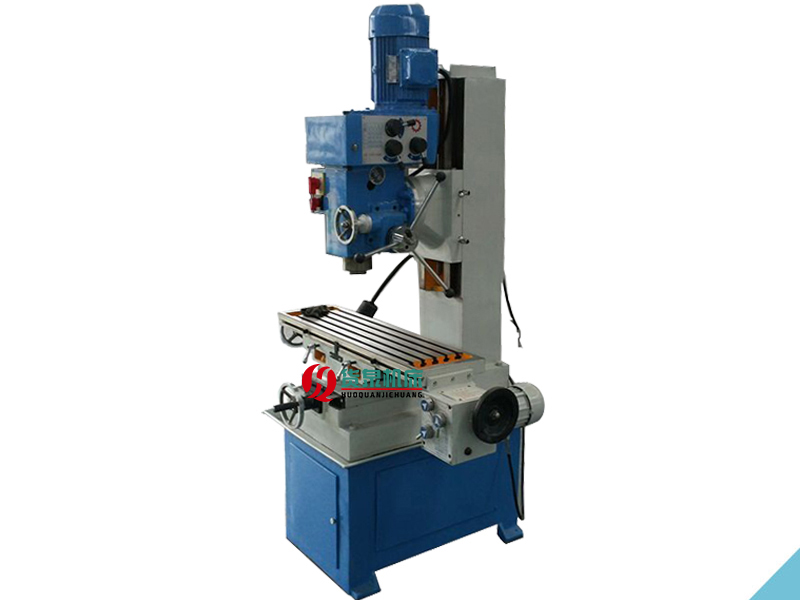

ZX50C鉆銑床

日期:2021-10-20 來源:www.szzzw.cn 點擊:2300次

生產廠家：山東貨泉機床有限公司
產品名稱：ZX50C鉆銑床
電機功率：2.2kw
機床重量：約600kg
外形尺寸：1200mm×970mm×1650mm

在線咨詢全國熱線
13561118691

產品描述

ZX50C鉆銑床是我公司自主研發制造的鉆銑床，工藝成熟，售后極少，產品成熟，特別適用于各種中小型零件加工，特別是有色金屬材料；塑料；尼龍的切削，具有結構簡單，操作靈活等優點，廣泛用于單件或是成批的機械制造；儀表工業；建筑裝飾和修配部門！

鉆銑床的功能及用途：

功能：鉆銑床通常為臺式，工作臺可縱、橫向移動，主軸垂直布置，機頭可上下升降，具有鉆、銑、鏜、磨、攻絲等多種切削

功能。主軸箱可垂直平面內左右回轉90°，部分機型工作臺可在水平面內左右回轉45°，多數機型工作臺可縱向自動走刀；鉆銑床的主軸驅動采用無級變速裝置, 使用新型串激電動機，主軸轉速顯示、觸摸開關、加工深度液晶顯示，結構新穎、傳動穩定可靠及操作方便；是加工小型零件、儀器儀表、輕工機械的理想機床。

用途：適用于各種中小型零件加工，特別是有色金屬材料、塑料、尼龍的切削，具有結構簡單，操作靈活等優點，廣泛用于單件或是成批的機械制造；儀表工業；建筑裝飾和修配部門。

主要技術參數	ZX50C
鉆孔直徑	50
端銑寬度	100
立銑直徑	25
鏜孔直徑	120
攻絲直徑	M16
平磨砂輪直徑	-
主軸端面至工作臺距離	38-430
主軸轉速范圍(r.p.m)	230-1825
主軸行程	120
工作臺尺寸	900×240
工作臺行程	500×230
外型尺寸	1200×970×1650
電動機功率	1.5/2.2

ZX50C鉆銑床具有以下特點:

1工作臺可縱、橫向移動;

2.底座為整體鑄件，加工工件更穩定，精度更高;

3.具有鉆、銑、鏜、磨、攻絲等多種切削功能;

4.主軸箱可垂直平面內左右回轉;

5.工作臺可在水平面內左右回轉;

6.工作臺可縱向自動走刀，提高加工效率.

鉆銑床操作規程；

1、操作者必須熟悉機器的構造、性能及使用萬法。

2、非本機器操作人員嚴禁使用本機器。

3、班前操作者應檢查各潤滑點是合充分潤滑。

4、工作前檢查工件夾緊力足否充足。

5、工作中嚴禁用手清理切屑。

6、啟動機床前必須檢查各手柄的位置足否正確。

7、操作者嚴禁將設備交予他人使用，嚴禁無操作證操作設備。

8、在自動進刀時，不準再用手進行進刀操作。

9、設備運行時嚴禁戴手套進行操作。

10、設備開動狀態下，操作者嚴禁離開機器。

11、開機時嚴禁變換主軸轉速及進給量，變速必須停車，禁止反接制動。

12、嚴禁頻繁啟動和換向，即便在攻絲作業時也必須注意。

13、更換鉆頭、清理工作臺，加潤滑油及操作者離開肘，必須切斷機床電源。

14、出現緊急情況要停機并切斷電源。

15、工作時嚴禁他人與操作者嬉笑、打鬧。

16、班后要認真做好清潔保養工作。

傳動系統：

本銑床的傳動系統主要由:電機、同步帶輪、主軸等組成。傳動方式是由直流無刷電動機通電啟動后,通過電機與主軸用同步帶輪傳動主軸旋轉,而后進行工作；通過無級變速旋鈕，在規定的轉速范圍內調節電機轉速而進行變速，主軸轉速為100—1750 轉/分,通過正面上方的主軸轉速液晶顯示屏可以清晰的看到當前的速度值。

重點安全須知；

1、機床的結構、性能、特點、安裝、操作、保養等方面，有了全面的了解，從而能安全熟練的操作本機床，并請你提出寶貴意見，

2、機床安裝后，請將導軌、立柱等表面的防銹油擦洗干凈，并涂30號機油，否則易研傷導軌等表面。

3、本機床采用三項380V交流電源，非專業人員禁止操作。接通電源時，請檢查電源相序是否正確，必須保證安全可靠接地，否則機床不能正常工作.注意照明燈電壓是24V的，用錯燈泡會損壞變壓器.

4、請按機床上潤滑標位的規定，對各個部位注油潤滑，否則會研傷導軌或機件。

5、保持工作區干凈整潔，不要在潮濕、陰暗的光線下操作機床.

6、使用該機床的操作員一律不準帶手套，女同志一律帶安全帽(將長發包住)，否則會發生人身事故。

7、在機動機器前要確保工件與刀具安裝到位，且牢固可靠，決不能在工件與刀具接觸的情況下，啟動機器，只有在機器達到穩定速度后，才能開始加工。

8、定期檢查各導軌壓板、塞鐵、的配合間隙，間隙過大時應及時調整.

9、機床在切削加工前，一定把工件加牢，以免造成傷害，在加工過程中鐵硝的飛濺可能造成傷害，請自我保護，
