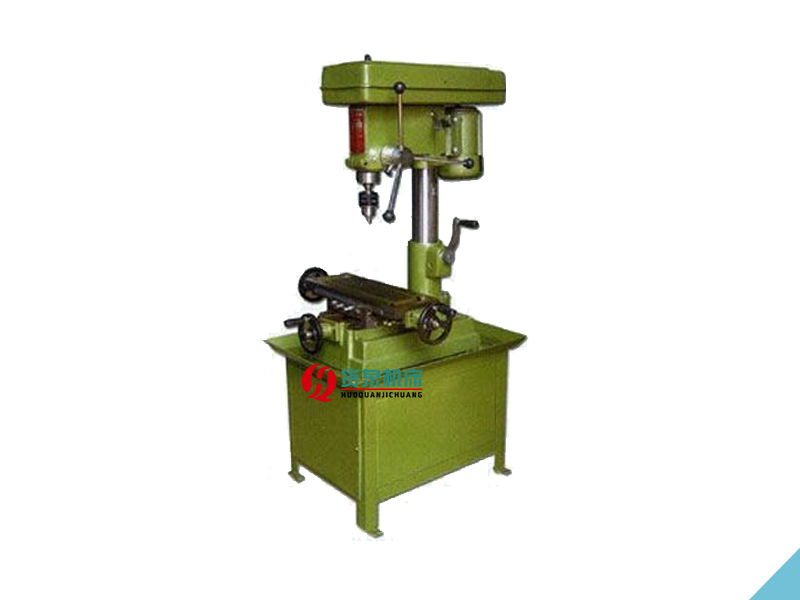

ZXTM-16 鉆銑床（380V）

日期:2021-10-20 來源:www.szzzw.cn 點擊:2070次

生產廠家：山東貨泉機床有限公司
產品名稱：ZXTM-16 鉆銑床（380V）
電機功率：550w
外形尺寸：720mm×630mm×660mm

在線咨詢全國熱線
13561118691

產品描述

主要技術參數	ZXTM16
鉆孔直徑	16
端銑寬度	40
立銑直徑	14
攻絲直徑	M10
主軸端至工作臺距離	70-300
主軸轉速范圍(r.p.m)	250-3200
主軸行程	85
工作臺尺寸	420×150
工作臺行程	220×100
電動機功率	0.55kw
外型尺寸	720×630×660

本機適用于各種中小型零件加工，特別是有色金屬材料；塑料；尼龍的切削，具有結構簡單，操作靈活等優點，廣泛用于單件或是成批的機械制造；儀表工業；建筑裝飾和修配部門。鉆銑床是一種中小型通用金屬切削機床，即能臥銑，又能立銑。它適用于鉆、擴、鉸、鏜、孔加工；如用圓片銑床、角度銑刀、形成銑刀及端面銑刀，能銑削平面、斜面、垂直面和溝槽等。裝上附件立銑頭后，可作為多方向的銑削工作。在裝上附件分度頭后，可作摸數m=3毫米以下的直齒、錐齒輪及螺旋齒等的銑削工作。由于本機床應用廣泛，故適合一般修理與工具車間；單件或小批生產車間使用為宜。

本機床結構是由床身、底座、三角體、工作臺和滑座、滑臂回轉座、銑頭、冷卻及潤滑、電器系統等九個主要部件組成。

床身裝在底座上，床身下腹內裝主電機。通過一對三角皮帶輪傳給I軸進入床身齒輪箱，經過六對齒輪傳動給主軸，主軸前端為莫氏4號錐孔。即可裝置端銑刀柄，亦可裝置刀桿，長刀桿另一頭支承在掛架的軸承孔內，刀桿支架則裝在滑臂的燕尾導軌上。

本機保養方法如下：

（1）使用本機前，必須詳細閱讀使用說明書，熟悉結構及各手柄的功能，傳動和潤滑系統。

（2）開動機器前，應檢查各夾緊是否被夾緊，以及主軸套筒的升降移動和電氣設備情況是否正常。接地線是否接地。

（3）在調整主軸箱相對工作臺位置時，須先松開夾緊手柄，然后轉動手柄移動主軸箱至所需位置，再將手柄夾緊。

（4）本機床裝有主軸微支。使用前，先擰右側滾花手柄，使手柄座和微動齒輪結合，轉動機頭前手輪，即可實現微動進給。本機還裝有反轉按鈕開關，實現主軸反轉，可用于攻絲。

（5）鉆孔完畢后，放開手柄，套筒自動復位。松開位于主軸箱底部的螺釘，旋轉彈簧盒于不同位置，可調整復位彈力的大小。銑削時應將主軸套筒夾緊。欲獲得好效果，盡可能選用3刃立銑刀，如使用2刃銑刀時，須將機頭落至最低位置。

（6）本機床在進行鏜、磨等切削時，配上相應附件，即可實現。

（7）本機床工作中如發生故障及不正常的響聲時，應立即關停，并檢查原因。

（8）工作完畢后，應清除機器上的鐵屑和污物，并在未涂片的表面涂油，以防銹蝕

銑床的基本知識 ；

1 、銑床的類型：升降臺式銑床（臥式銑床、立式銑床）、萬能銑床、龍門銑床、特種銑床、數控銑床等。?

2 、銑床的結構部件：底座床身、主軸、主軸變速、縱向工作臺、橫向工作臺、升降臺等。?

3 、銑削的概念：銑削就是在銑床上以銑刀旋轉作主運動，工件或銑刀作進給運動的切削加工方法。?

4、銑削加工的特點：銑削是用多刀刃的銑刀來進行切削加工的，故生產效率較高。

5、銑削的加工精度：銑削加工的經濟加工精度一般為IT9～I(xiàn)T8，表面粗糙度Ra值可達到12.5～1.60um;必要時加工精度可高達IT5，表面粗糙度Ra值可達0.20um。

6、銑床的加工范圍：銑平面、銑直槽、銑燕尾槽、銑T型槽、銑成形面等各種形狀復雜的零件。

銑刀的基本知識?

銑刀的種類（按銑刀切削部分的材料分）：高速鋼銑刀、硬質合金銑刀?

銑刀切削部分材料的基本要求：?

高硬度和高耐磨性：在常溫下，切削部分材料必須具備足夠的硬度才能切入工件；具有高的耐磨性，刀具才不易磨損，延長使用時間。?

好的耐熱性：刀具在切削過程中會產生大量的熱量，尤其在切削速度較高時，溫度會很高。因此，刀具材料應具備好的耐熱性，即在高溫下仍能保持較高的硬度，具有能繼續進行切削的性能。這種具有高溫硬度的性質，又稱熱硬性或紅硬性。?

高的強度和好的韌性：在切削過程中，刀具要承受很大的沖擊力，所以刀具材料要具有較高的強度，否則易斷和損壞。由于銑刀會受到?jīng)_擊和振動，因此，銑刀材料還應具備好的韌性，才不易崩刃、碎裂。?

工藝性好：這樣有利于制造出各種形狀和尺寸的刀具。

使用機床前；

1．為防止觸電事故的發生，避免給人體帶來傷害，在使用電動工具、機床和設備時，應加強基本的安全防護；

2．要保持機床周圍環境的整潔，混亂的環境只會帶來不安全的危險；

3．切勿將機床安置在易受雨淋或潮濕的地帶，機床周圍不允許存放易燃液體（如汽油）等；

4．孩子們都應該遠離工作場地；

5．為保護人身安全，機床的所有設備都應有安全接地裝置；

6．操作者應經常保持清醒的頭腦，疲倦時不要進行操作；

7．凡酗酒和使用麻醉劑者，易影響對事物的判斷能力，所以有上述情況的不準進行操作；

8．切勿穿著寬大衣服、領帶或佩帶貴重首飾，以免被正在運轉的零件帶走而給您帶來危險；

9．操作者應戴上工作帽，務必把長發罩??；

10．要戴上防護眼鏡防止鐵屑飛入眼睛；

11．工作期間，操作者要保持正確的姿勢、人體應保持平衡狀態；

加工操作步驟：

（1）裝夾刀具和工件時必須停車;?

（2）擦干凈主軸內孔(莫氏3 號)和刀桿錐面,將刀桿錐入主軸內孔,放入拉桿吊緊刀桿；

（3）將要加工的零件放到工作臺面上,用壓板壓緊后,縱向和橫向移動到所需位置；

（4）松開立柱鎖緊手柄,搖動升降手柄將主軸箱移下；

（5）啟動機床,選擇好轉速,逆時針轉動多用操作手柄,此時即可進行銑削加工；

（6）銑工件時,一定要鎖緊主軸箱和主軸,同時根據需要鎖緊縱向橫向塞鐵,以免加工尺寸變化；

（7）更換鉆夾頭或銑頭時,將頂部防護罩松開放在邊上,將拉桿螺紋旋松2-3 牙,然后用榔頭敲擊使錐柄與主軸脫離,最后用手松開拉桿進行更換。

（8）完成工作后應該切斷電源,搞好機床和環境的清潔工作,并對機床外露加工面加注機械油,以免機床表面生銹,影響使用和美觀。

重要的安全說明：

1、為防止觸電事故的發生,避免給人體帶來傷害,在使用電動工具、機床和設備時,應加強基本的安全防護;?

2、.要保持機床周圍環境的整潔,雜亂的環境會存在安全隱患;?

3、.切勿將機床安置在易受雨淋或潮濕的地帶,機床周圍不允許存放易燃液體(如汽油等);

4、孩子們應都遠離工作場地;?

5、為保護人身安全,機床的所有設備應該有安全接地裝置;?

6、疲倦時切勿進行操作;?

7、酗酒和使用麻醉劑者不準進行操作;?

8、切勿穿著寬大衣服、領帶或佩帶貴重首飾,以免被正在運轉的零件帶走而帶來危險;?

9.操作者應配戴工作帽,務必把長發罩住;?

10、操作者必須配戴防護眼鏡，防止碎屑飛入眼睛;?

11、工作期間操作者要保持正確的姿態、身體應保持平衡狀態。
