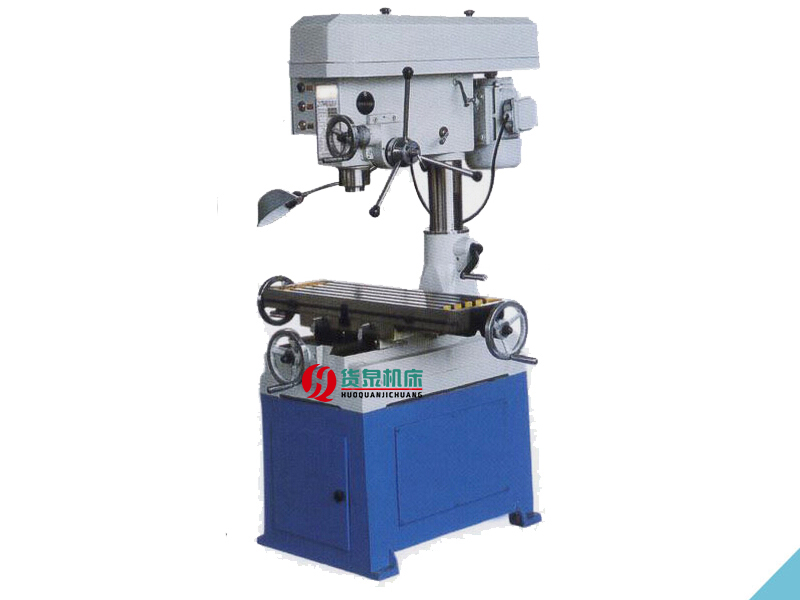

ZXTM-40鉆銑床

日期:2021-10-20 來源:www.szzzw.cn 點擊:3314次

生產廠家：山東貨泉機床有限公司
產品名稱：ZXTM-40鉆銑床
電機功率：1.5kw
機床重量：約400kg
外形尺寸：1100mm×1050mm×1330mm

在線咨詢全國熱線
13561118691

產品描述

鉆銑床的功能及用途：

功能：鉆銑床通常為臺式，工作臺可縱、橫向移動，主軸垂直布置，機頭可上下升降，具有鉆、銑、鏜、磨、攻絲等多種切削功能。主軸箱可垂直平面內左右回轉90°，部分機型工作臺可在水平面內左右回轉45°，多數機型工作臺可縱向自動走刀；鉆銑床的主軸驅動采用無級變速裝置, 使用新型串激電動機，主軸轉速顯示、觸摸開關、加工深度液晶顯示，結構新穎、傳動穩定可靠及操作方便；是加工小型零件、儀器儀表、輕工機械的理想機床。

用途：適用于各種中小型零件加工，特別是有色金屬材料、塑料、尼龍的切削，具有結構簡單，操作靈活等優點，廣泛用于單件或是成批的機械制造；儀表工業；建筑裝飾和修配部門。

主要技術參數	ZXTM40
鉆孔直徑	40
端銑寬度	100
立銑直徑	20
鏜孔直徑	120
最大攻絲直徑	M16
最大平磨砂輪直徑	150
主軸端面至工作臺距離	120~550
主軸轉速范圍(r.p.m)	168~3160
主軸行程	120
工作臺尺寸	800×240
工作臺行程	400×250
外型尺寸	1100×1050×1330
電動機功率	1.5

1.本機床采用皮帶傳動,噪音低,適合于在各種常用材料上鉆、擴、鉸孔及銑削；

2.本機床有12級變速，速度范圍廣，適合于各種常用的軟硬材質的加工；

3.主軸箱及工作臺均可升降，也可繞立柱回轉，擴大了加工范圍；

4.機身穩重結實;

5.本機床可根據用戶需求配多軸器進行多孔同時鉆、擴、鉸、攻。

標準附件：鉆夾頭錐柄接桿下刀鐵扳手拉桿

特殊附件：銑夾頭角度平口鉗眼護罩機架

操作前必讀：

1.操作前要檢查設備上的防護、保險、信號裝置。機械傳動部分、電氣部分要有可靠的防護裝置。工、卡具是否完好，否則不準開動；

2.鉆床的平臺要緊住，工件要夾緊。鉆小件時，應用專用工具夾持，防止被加工件帶起旋轉，不準用手拿著或按著鉆孔；

3.開動機床時主軸應按順時針方向轉動；

4.自動走刀，要選好進給速度，調好行程限位塊。手動進刀一般按逐漸增壓和減壓的原則進行，以免用力過猛造成事故；

5.調整鉆床速度、行程、裝夾工具和工件時，以及擦試機床時，要停車進行；

6.機床開動后，不準接觸運動著的工件、刀具和傳動部分。禁止隔著機床轉動部分傳遞或拿取工具等物品；

7.在操作過程中,要注意和控制機床的情況,若出現不正常的征兆, 應及時停止操作,并立即請有關人員組織維修；

8.機床運轉時，不準離開工作崗位，因故要離開時必須停車并切斷電源；

9.鉆頭上繞長鐵屑時，要停車清除，禁止用口吹，手拉、應使用刷子或鐵鉤清除；

10.使用搖臂鉆，橫臂回轉范圍內不準有障礙物。橫臂和工作臺不準有浮放物；

11.工作結束時，將橫臂降到低位置。主軸箱靠近立柱，并都要卡緊；

12.兩人或兩人以上在同一臺機床工作時，必須有一人負責安全，統一指揮，防止發生事故。

本機特點：

1.ZXTM-40鉆銑床具有銑；鉆；鏜；磨；攻絲等多種切削功能。

2.本機床采用皮帶傳動,噪音低,適合于在各種常用材料上鉆、擴、鉸孔及銑削。

3.本機床有12級變速，速度范圍廣，適合于各種常用的軟硬材質的加工。

4.主軸箱及工作臺均可升降，也可繞立柱回轉，擴大了加工范圍。

加工操作步驟：

（1）裝夾刀具和工件時必須停車;?

（2）擦干凈主軸內孔(莫氏3 號)和刀桿錐面,將刀桿錐入主軸內孔,放入拉桿吊緊刀桿；

（3）將要加工的零件放到工作臺面上,用壓板壓緊后,縱向和橫向移動到所需位置；

（4）松開立柱鎖緊手柄,搖動升降手柄將主軸箱移下；

（5）啟動機床,選擇好轉速,逆時針轉動多用操作手柄,此時即可進行銑削加工；

（6）銑工件時,一定要鎖緊主軸箱和主軸,同時根據需要鎖緊縱向橫向塞鐵,以免加工尺寸變化；

（7）更換鉆夾頭或銑頭時,將頂部防護罩松開放在邊上,將拉桿螺紋旋松2-3 牙,然后用榔頭敲擊使錐柄與主軸脫離,最后用手松開拉桿進行更換。

（8）完成工作后應該切斷電源,搞好機床和環境的清潔工作,并對機床外露加工面加注機械油,以免機床表面生銹,影響使用和美觀。

鉆銑床保養方法如下：

(1)使用本機前，必須詳細閱讀使用說明書，熟悉結構及各手柄的功能，傳動和潤滑系統。

(2)開動機器前，應檢查各夾緊是否被夾緊，以及主軸套筒的升降移動和電氣設備情況是否正常。接地線是否接地。

(3)在調整主軸箱相對工作臺位置時，須先松開夾緊手柄，然后轉動手柄移動主軸箱至所需位置，再將手柄夾緊。

(4)本機床裝有主軸微支。使用前，先擰右側滾花手柄，使手柄座和微動齒輪結合，轉動機頭前手輪，即可實現微動進給。本機還裝有反轉按鈕開關，實現主軸反轉，可用于攻絲。

(5)鉆孔完畢后，放開手柄，套筒自動復位。松開位于主軸箱底部的螺釘，旋轉彈簧盒于不同位置，可調整復位彈力的大小。銑削時應將主軸套筒夾緊。欲獲得好效果，盡可能選用3刃立銑刀，如使用2刃銑刀時，須將機頭落至低位置。

(6)本機床在進行鏜、磨等切削時，配上相應附件，即可實現。

(7)本機床工作中如發生故障及不正常的響聲時，應立即關停，并檢查原因。

(8)工作完畢后，應清除機器上的鐵屑和污物，并在未涂片的表面涂油，以防銹蝕

本機傳動系統和變速；

(1)動力傳遞：ZX16、20、25、40經兩根三角皮帶由電動機傳至主軸。ZX50經一條三角帶傳至主軸。

(2)在變換轉速時，松開兩個固定螺釘，撥動調節手柄皮帶即松馳，變換皮帶至所需的位置后，再撥調節手柄使三角皮帶松緊適當，擰緊兩個固定螺釘即可工作
