ZX6350D鉆銑床

日期:2021-10-20 來源:www.szzzw.cn 點擊:2380次

生產廠家：山東貨泉機床有限公司

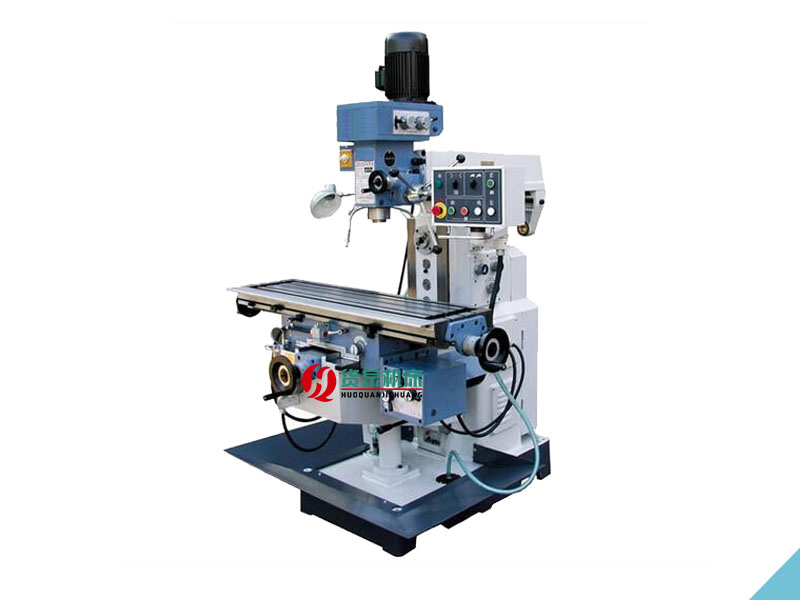

產品名稱：ZX6350D鉆銑床
電機功率：0.85/1.5(立V) 2.2臥
機床重量：約1350kg
外形尺寸：1352mm×1285mm×2132mm

在線咨詢全國熱線
13561118691

產品描述

ZX6350D鉆銑床是一款具有較高自動化水平的鉆銑床產品，在ZX6350D鉆銑床上可以根據生產需要進行很多產品的鉆孔、鉸孔、攻絲、鏜孔等作業。在ZX6350D鉆銑床上我們可以在機械制造、模具制造、汽車等領域廣泛的運用范圍。在使用ZX6350D鉆銑床中可以獲得較高的生產效率和產品精度。

1.可實現立、臥銑兩種加工功能。

2.立式主軸套筒具有手動和微動兩種進給。

3.X、Y、Z三方向?qū)к壐背纛l淬火后磨削。

4.工作臺XY向機動進給。

主要技術參數	ZX6350D
鉆孔直徑	50
主軸孔錐度	MT4
立銑直徑	25
最大鏜孔直徑	M16
主軸端面至工作臺距離	100-480
主軸轉速范圍（r.p.m)	110-1760(立V)40-1300(臥H)
主軸行程	120
工作臺尺寸	1200×280
工作臺行程	600×260
外形尺寸	1352×1285×2132
電動機功率（KW）	0.85/1.5(立V) 2.2臥
凈重/毛重（Kg）	1200/1350

開機前

（1）、操作者必須熟練掌握銑床的操作要領和技術性能。

（2）、開機前必須認真檢查設備的各部位、各手柄、各變速排擋，確保處在合理位置及各夾緊是否夾緊、主軸套筒的升降移動和電器設備情況是否正常。

（3）、開機前要求，必須按潤滑圖表的要求，認真做好設備的加油潤滑工作。

（4）、工件、刀具的裝夾必須牢固可靠不得有松動現象。

使用要領；

（1）、本機床裝有主軸微動，使用時，先擰緊右側鎖緊螺栓，使手柄座和微動齒輪齒合，轉動機頭前手輪，即可實現微動進給。

（2）、本機還裝有反轉按鈕開關，實現主軸反轉，可用于攻絲。

（3）、鉆孔完畢后放開手柄，套筒自動復位，松開位于主軸箱底部的螺釘，旋轉彈簧盒于不同位置，可調整復位彈力的大小。

（4）、銑削時，應將主軸套筒夾緊。（特別是銑削有色金屬時，應作好主軸防護措施以防雜物進入套筒內燒傷主軸）應將套筒退刀槽及主軸箱底孔加以防護措施。盡可能選用三刃立銑刀，使用二銑刀時，須將刀頭落至低位置。

（5）、經行鏜、磨等切削時操作者應采取必要的保護措施，避免有鐵屑的飛濺，傷及到人。

（6）、鉆床主軸箱在垂直平面內旋轉±45°，操作時松開三個緊固螺栓，通過旋轉微動螺桿可以轉動主軸至所需角度，再緊固螺栓后即可工作。

（7）、機床在工作中如發生故障及不正常響聲時，應立即關停、脫離電源后方可進行機床調整或進行維修作業，檢查原因。

（8）、如在工作中發生斷電現象，應立即切斷電源開關，以免造成不良后果。

（9）、機械走刀器、齒輪傳動機頭在使用前一定要加潤滑油。

停機后

下班前停機，操作者應按要求認真做好設備的清潔保養，做好潤滑加油及周圍場地的清潔衛生，產品零件擺放整齊，并關閉電源。

保養鉆床保養規范

日常保養

班前保養；

（1）、對重要部位進行檢查。

（2）、擦凈外露導軌面并按規定潤滑各部。

（3）、空運轉并查看潤滑系統是否正常。加注各部位。

班后保養

（1）、做好床身及部件的清潔工作，清掃鐵屑及周邊環境衛生。

（2）、擦拭機床。

（3）、清潔工、夾、量具,各部件歸位。

定期保養

床身及外表

（1）、擦拭工作臺、床身導軌面、各絲桿、機床各表面及死角、各操作手柄手輪

（2）、表面清潔，清除鐵屑雜質。

（3）、除去各部銹蝕，保護噴漆面，勿碰撞。

（4）、停用、備用設備導軌面、滑動面及各部手輪手柄及其它暴露在外易生銹的各種部位應涂油覆蓋。

主軸箱；

（1）、清潔，潤滑良好。

（2）、傳動軸無軸向竄動。

（3）、更換磨損件。

工作臺；

（1）、清潔，潤滑良好。

（2）、調整夾條間隙。

（3）、檢查并緊固工作臺壓板螺絲，檢查并緊固各操作手柄螺絲螺帽。

（4）、調整螺母間隙。

（5）、清除導軌面毛刺。

（6）、對磨損件進行修理或更換。

刀具；

（1）、每日檢查刀具是否復原。
