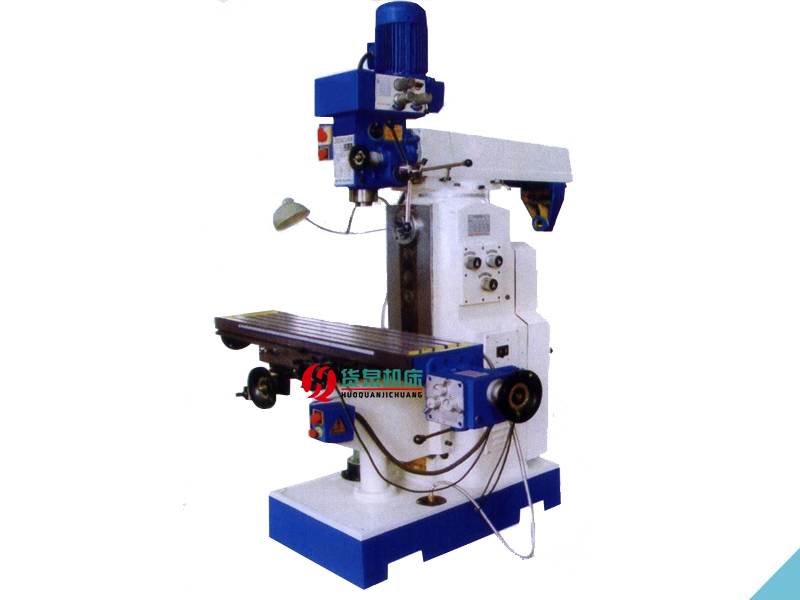

ZX6350C鉆銑床

日期:2021-10-20 來源:www.szzzw.cn 點擊:2579次

生產廠家：山東貨泉機床有限公司
產品名稱：ZX6350C鉆銑床
電機功率：0.85/1.5(立) 2.2(臥)
機床重量：1350kg
外形尺寸：1520mm×1280

在線咨詢全國熱線
13561118691

產品描述

型號	ZX6350C
鉆孔直徑	50
自動進給鉆孔直徑	14
立銑直徑	25
主軸端面至工作臺距離	100~430/90~400
主軸轉速范圍(r.p.m)	60~1500(立)/110~1760(立) 40~1300(臥)
主軸行程	120
工作臺尺寸	1200×280
工作臺行程	600×230
電動機功率	0.85/1.5(立) 2.2(臥)
外形尺寸	1520×1280×2150
凈重	1350

ZX6350C鉆銑床具有鉆、銑、鏜、攻等多種功能，可銑削中、小型零件的平面、斜面、溝槽、并可以進行鉆孔、鏜孔、擴孔、鉸孔、攻絲等多種切削功能。主適用于單件或成批生產的儀器、儀表、機械制造等行業，本機床工作臺可縱、橫向手動進給，同時又可橫向機動快進、自動進給，主軸裝有主軸微進，主軸箱可在垂直平面內回轉正負45度、在水平面內回轉360度，裝有冷卻系統，主傳動、進給傳動均采用齒輪變速，具有變速方便、可靠、調速范圍廣等特點。

開機前；

（1）、操作者必須熟練掌握銑床的操作要領和技術性能。

（2）、開機前必須認真檢查設備的各部位、各手柄、各變速排擋，確保處在合理位置及各夾緊是否夾緊、主軸套筒的升降移動和電器設備情況是否正常。

（3）、開機前要求，必須按潤滑圖表的要求，認真做好設備的加油潤滑工作。

（4）、工件、刀具的裝夾必須牢固可靠不得有松動現象。

使用要領；

（1）、本機床裝有主軸微動，使用時，先擰緊右側鎖緊螺栓，使手柄座和微動齒輪齒合，轉動機頭前手輪，即可實現微動進給。

（2）、本機還裝有反轉按鈕開關，實現主軸反轉，可用于攻絲。

（3）、鉆孔完畢后放開手柄，套筒自動復位，松開位于主軸箱底部的螺釘，旋轉彈簧盒于不同位置，可調整復位彈力的大小。

（4）、銑削時，應將主軸套筒夾緊。（特別是銑削有色金屬時，應作好主軸防護措施以防雜物進入套筒內燒傷主軸）應將套筒退刀槽及主軸箱底孔加以防護措施。盡可能選用三刃立銑刀，使用二銑刀時，須將刀頭落至低位置。

（5）、經行鏜、磨等切削時操作者應采取必要的保護措施，避免有鐵屑的飛濺，傷及到人。

（6）、鉆床主軸箱在垂直平面內旋轉±45°，操作時松開三個緊固螺栓，通過旋轉微動螺桿可以轉動主軸至所需角度，再緊固螺栓后即可工作。

（7）、機床在工作中如發生故障及不正常響聲時，應立即關停、脫離電源后方可進行機床調整或進行維修作業，檢查原因。

（8）、如在工作中發生斷電現象，應立即切斷電源開關，以免造成不良后果。

（9）、機械走刀器、齒輪傳動機頭在使用前一定要加潤滑油。

停機后；

下班前停機，操作者應按要求認真做好設備的清潔保養，做好潤滑加油及周圍場地的清潔衛生，產品零件擺放整齊，并關閉電源。

保養鉆床保養規范

日常保養

班前保養；

（1）、對重要部位進行檢查。

（2）、擦凈外露導軌面并按規定潤滑各部。

（3）、空運轉并查看潤滑系統是否正常。加注各部位。

班后保養；

（1）、做好床身及部件的清潔工作，清掃鐵屑及周邊環境衛生。

（2）、擦拭機床。

（3）、清潔工、夾、量具,各部件歸位。

定期保養

床身及外表；

（1）、擦拭工作臺、床身導軌面、各絲桿、機床各表面及死角、各操作手柄手輪

（2）、表面清潔，清除鐵屑雜質。

（3）、除去各部銹蝕，保護噴漆面，勿碰撞。

（4）、停用、備用設備導軌面、滑動面及各部手輪手柄及其它暴露在外易生銹的

各種部位應涂油覆蓋。

主軸箱；

（1）、清潔，潤滑良好。

（2）、傳動軸無軸向竄動。

（3）、更換磨損件。

工作臺；

（1）、清潔，潤滑良好。

（2）、調整夾條間隙。

（3）、檢查并緊固工作臺壓板螺絲，檢查并緊固各操作手柄螺絲螺帽。

（4）、調整螺母間隙。

（5）、清除導軌面毛刺。

（6）對磨損件進行修理或更換。

刀具；

（1）、每日檢查刀具是否復原。
