主要技術參數
|

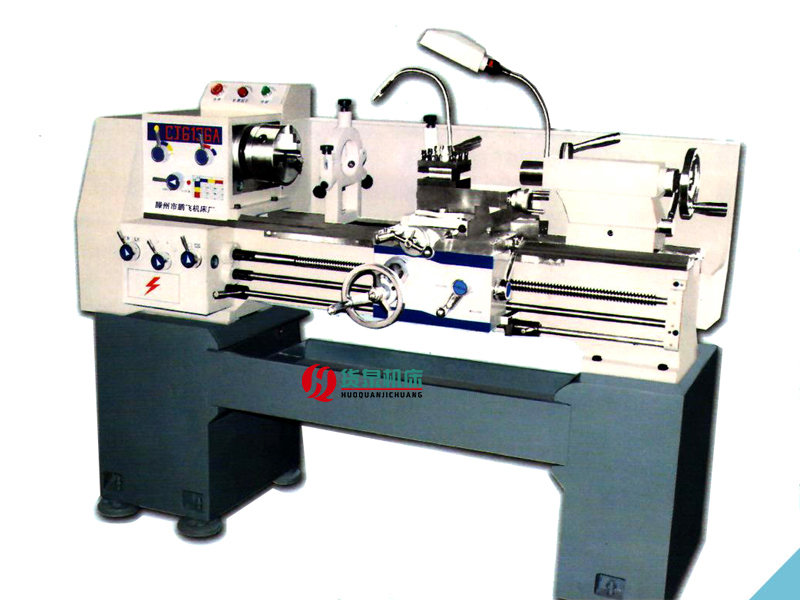

CQ6136
|
床身以上中心高
|
180mm
|
中心距
|
750mm
|
床面以上最大工件回轉直徑
|
360mm
|
刀架以上加工最大直徑
|
220mm
|
最大工件長度
|
750mm
|
主軸內孔直徑
|
Ф38mm
|
主軸轉速級數
|
正反各18級
|
主軸轉速范圍
|
80-2160r/min
|
主軸每轉刀架進給量范圍
|
橫向0.02-0.80mm
|
?
|
縱向0.05-2.08mm
|
車削公制螺紋
|
種數 20
|
?
|
螺距范圍 0.30-12mm
|
車削英制螺紋
|
種數?? 17
|
?
|
每英寸牙數范圍8-38
|
車削徑節螺紋
|
種數?? 35
|
?
|
螺距范圍8-88
|
車削模數螺紋
|
種數???? 8
|
?
|
螺距范圍?? 0.5-3
|
尾座頂尖套內孔錐度
|
莫氏4號
|
尾座頂尖套筒最大移動距離
|
100mm
|
主電動機功率
|
1.5KW
|
冷卻電動機功率
|
40KW
|
機床外形尺寸(長*寬*高)
|
1700*800*1220
|
機床凈重
|
780Kg
|
? ? 在古代的車床是靠手拉或腳踏,通過繩索使工件旋轉,并手持刀具而進行切削的。1797年,英國機械發明家莫茲利創制了用絲杠傳動刀架的現代車床,并于1800年采用交換齒輪,可改變進給速度和被加工螺紋的螺距。1817年,另一位英國 人羅伯茨采用了四級帶輪和背輪機構來改變主軸轉速。
????為了提高機械化自動化程度,1845年,美國的菲奇發明轉塔車床;1848年,美國又出現回輪車床;1873年,美國的斯潘塞制成一臺單軸自動車床,不久他又制成三軸自動車床 ;20世紀初出現了由單獨電機驅動的帶有齒輪變速箱的車床。
???為了提高小批量工件的生產率,40年代末,帶液壓仿形裝置的車床得到推廣,與此同時,多刀車床也得到發展。50年代中,發展了帶穿孔卡、插銷板和撥碼盤等的程序控制車床。數控技術于60年代開始用于車床,70年代后得到迅速發展。
車床依用途和功能區分為很多種類型
普通車床的加工對象廣,主軸轉速和進給量的調整范圍大,能加工工件的內外表面、端面和內外螺紋。這種車床主要由工人手工操作,生產效率低,適用于單件、小批生產和修配車間。
轉塔車床和回轉車床具有能裝多把刀具的轉塔刀架或回輪刀架,能在工件的一次裝夾中由工人依次使用不同刀具完成多種工序,適用于成批生產。
自動車床能按一定程序自動完成中小型工件的多工序加工,能自動上下料,重復加工一批同樣的工件,適用于大批、大量生產。
多刀半自動車床有單軸、多軸、臥式和立式之分。單軸臥式的布局形式與普通車床相似,但兩組刀架分別裝在主軸的前后或上下,用于加工盤、環和軸類工件,其生產率比普通車床提高3~5倍。
仿形車床能仿照樣板或樣件的形狀尺寸,自動完成工件的加工循環,適用于形狀較復雜的工件的小批和成批生產,生產率比普通車床高10~15倍。有多刀架、多軸、卡盤式、立式等類型。
立式車床的主軸垂直于水平面,工件裝夾在水平的回轉工作臺上,刀架在橫粱或立柱上移動。適用于 加工較大、較重、難于在普通車床上安裝的工件,一般分為單柱和雙柱兩大類。
?鏟齒車床在車削的同時,刀架周期地作徑向往復運動,用于鏟車銑刀、滾刀等的成形齒面。通常帶有鏟磨附件,由單獨電動機驅動的小砂輪鏟磨齒面。
?專門車床是用于加工某類工件的特定表面的車床,如曲軸車床、凸輪軸車床、車輪車床、車軸車床、軋輥車床和鋼錠車床等。
