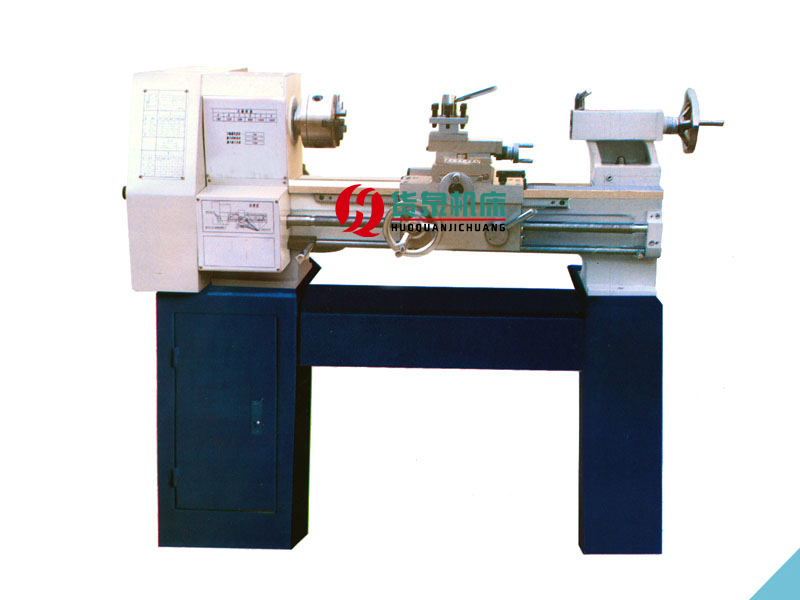

CJ0625臺式車床

日期:2021-10-21 來源:www.szzzw.cn 點擊:2947次

生產廠家：山東貨泉機床有限公司
產品名稱：CJ0625臺式車床
電機功率：1.1kw
機床重量：200kg
外形尺寸：1200mm*620mm*500mm

在線咨詢全國熱線
13561118691

產品描述

?CJ0625臺式車床主要技術參數：

主要技術參數	CJ0625
床身以上中心高	140mm
中心距	500mm
床面以上最大工件回轉直徑	280mm
刀架以上加工最大直徑	160mm
最大工件長度	500mm
主軸內孔直徑	Ф28mm
主軸轉速級數	正反各6級
主軸轉速范圍	180-1800r/min
主軸每轉刀架進給量范圍	縱向0.14-3mm
車削公制螺紋	種數?15
?	螺距范圍 0.14-3mm
車削英制螺紋	種數???15
?	每英寸牙數范圍4.7-60
尾座頂尖套內孔錐度	莫氏3號
尾座頂尖套筒最大移動距離	90mm
主電動機功率	1.1KW??380VAC
?	1.1KW??220VAC
機床外形尺寸（長寬高）	1200620500
機床凈重	200Kg

車床是主要用車刀對旋轉的工件進行車削加工的機床。在車床上還可用鉆頭、擴孔鉆、鉸刀、絲錐、板牙和滾花工具等進行相應的加工。車床主要用于加工軸、盤、套和其他具有回轉表面的工件，是機械制造和修配工廠中使用最廣的一類機床。

古代的車床是靠手拉或腳踏，通過繩索使工件旋轉，并手持刀具而進行切削的。1797年，英國機械發明家莫茲利創制了用絲杠傳動刀架的現代車床，并于1800年采用交換齒輪，可改變進給速度和被加工螺紋的螺距。1817年，另一位英國 人羅伯茨采用了四級帶輪和背輪機構來改變主軸轉速。為了提高機械化自動化程度，1845年，美國的菲奇發明轉塔車床；1848年，美國又出現回輪車床；1873年，美國的斯潘塞制成一臺單軸自動車床，不久他又制成三軸自動車床；20世紀初出現了由單獨電機驅動的帶有齒輪變速箱的車床。為了提高小批量工件的生產率，40年代末，帶液壓仿形裝置的車床得到推廣，與此同時，多刀車床也得到發展。50年代中，發展了帶穿孔卡、插銷板和撥碼盤等的程序控制車床。數控技術于60年代開始用于車床，70年代后得到迅速發展。

普通車床的加工對象廣，主軸轉速和進給量的調整范圍大，能加工工件的內外表面、端面和內外螺紋。這種車床主要由工人手工操作，生產效率低，適用于單件、小批生產和修配車間。

搬運

用起重機吊運裝有機床的包裝箱時，應按包裝箱上的標記套上鋼繩，在搬運和卸放時，不得使箱底和側面受到?jīng)_擊或劇烈震動，在任何情況下不得使包裝箱過度傾斜。利用緩杠在斜坡上移動包裝箱時，其坡度不得大于15度，滾杠直徑60至80毫米為宜。不許把包裝箱放在帶棱物體上或倒放!拆箱時首先檢查機床的外部情況，按“裝箱單”檢查附件和工具是否齊全。用起重機吊運已開箱的機床時，必須用鋼繩穿入床身前部第一和第三孔的筋板上，并利用床鞍保持平衡。起吊時，在鋼繩與機床接觸處必須墊上木板，或在鋼繩表面套上橡皮管，

安裝

機床在出廠前已經檢查和試驗，安裝必須正確。否則，將影響機床精度及使用壽命，務請注意!地基尺寸，其深度根據土壤情況來決定。機床用六組楔鐵支承(工件長度為2000毫米以上的車床為8組)，每組兩塊放在地腳螺栓附近，其規格為寬40-60毫米，長140毫米，斜度5度。下面一塊大頭向內用水泥固定，上面一塊大頭向外便于調整。機床粗調后，地腳螺栓孔內灌人水泥，待水泥干透再進行精調。用水平儀在導軌兩端檢查安裝精度，導軌的縱向及橫向水平儀不得超過0.02/1000和0.04/1000。精調時一面調整楔形墊鐵同時擰緊地腳螺栓。直到機床安裝精度達到要求為止。地腳螺栓應均勻擰緊，但不得影響安裝精度。精度合格后水泥固定楔鐵并修好地基表面。床腳周圍必須抹平以免潤滑油滲人。

試車

機床必須仔細地用汽油洗滌防銹涂料，床頭箱內需用加熱的煤油沖洗，各處用的導油羊毛線應清洗干凈放回原處。絲杠、光杠及導軌應仔細擦凈涂上的防銹機油。使用前，要按機床潤滑系統圖的規定加潤滑油。開始工作前應參閱機床使用說明書，熟悉各手柄部位及使用方法，并用手扳動卡盤檢查機床

各部分工作情況。接電源前應仔細檢查電氣系統是否完好，注意電動機有無受潮!電源接好后，必須開空車檢查各部分的運轉情況才可以進行工作，并注意主電動機旋轉方向是否與規定的旋轉方向一致。如不一致，調整機床電源進線中的任意二相。

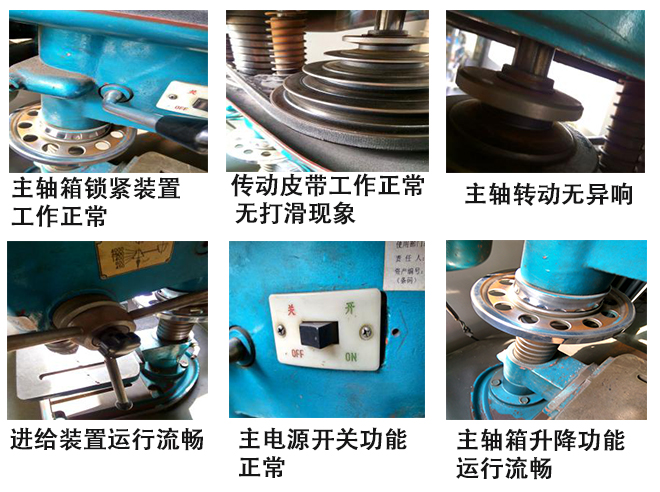

操作方法

1.1根據加工需要調整主軸箱高度，先松開主軸箱鎖緊手柄，再轉動升降手柄，使主軸箱升降到所需位置，然后夾緊主軸箱鎖緊手柄使主軸箱固定。

1.2工作臺需升降時，必須用手托住工作臺部件，再松開支架鎖緊手柄，調整工作臺至所需位置后，再可靠夾緊支架鎖緊手柄。

1.3進給機構設有定深裝置，應根據加工需要調整鉆孔深度，先松開滾花捏手(或松開鎖緊鏍釘)，使鉆刃接觸工件表面，轉動刻度盤，至鉆孔所需位置，再緊固滾花捏手(或鎖緊固定螺釘)。

1.4鉆孔時，應根據工件材料的切削性能，鉆孔直徑和加工要求，選取適宜的轉速，主軸轉速的變換，通過皮帶在皮帶輪中不同的檔位來實現。

1.5將加工的工件夾緊在工作臺面，啟動機床，進行加工。

1.6完成工作或暫停工作使主軸回程時，應用手扶住以適當?shù)乃俣韧嘶?，不得將手放開，以免產生沖擊。

1.7工作結束后，應及時清除機床表面的切屑、灰塵，并在立柱等外露非涂漆表面涂防漆油

機床的保養及調整

使用本機床時必須注意下列事項：

(1)各箱中潤滑油不得低于各油標中心，否則會因潤滑不良而損壞機床。

(2)所有潤滑點必須按時注人干凈的潤滑油。
