型號 |

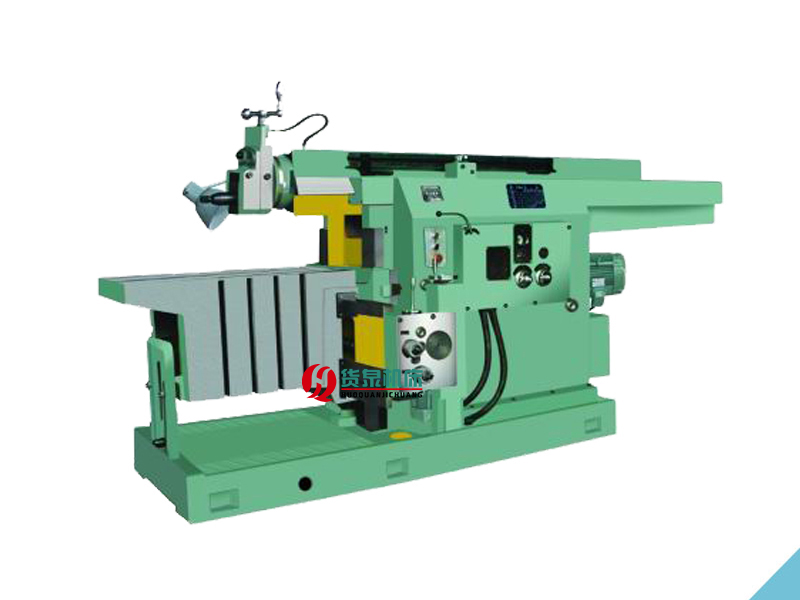

?BY60100?液壓牛頭刨床 |
|
?最大刨削長度 |
?1000 |
|
?滑枕工作行程速度（無級）(mm/min) |
?3-44 |
|
?滑枕底面到工作臺面距離 |
?80-400 |
|
?最大切削力(N) |
?28000 |
|
?刀架最大行程 |
?160 |
|
?刨刀柄最大尺寸（寬×厚）(mm) |
?30×45 |
|
?工作臺上工作面尺寸（長×寬）(mm) |
?1000×500 |
|
?工作臺中央T型槽尺寸 |
?22 |
|
?工作臺最大水平行程 |
?800 |
|
?滑枕每次往復行程工作臺水平進給范圍（無級）?(mm) |
?0.25-5 |
|
?主電動機 |
?7.5 |
|
?工作臺快速移動電動機 |
?0.75 |
|
?外形尺寸（長×寬×高）(mm) |
?3615×1574×1760 |
|
?凈重/毛重 |
?4500/4750 |
（1） 運動是否具有確定的運動
該機構中構件n=5。在各個構件構成的的運動副中Pl=7,Ph=0。沒有局部自由度。機構中不存在虛約束。.由以上條件可知：機構的自由度 ???F=3n-(2Pl+Ph-p')-F'=1
機構的原動件是2桿，原動件的個數等于機構的自由度，所以機構具有確定的運動。
（2）機構傳動功能的實現

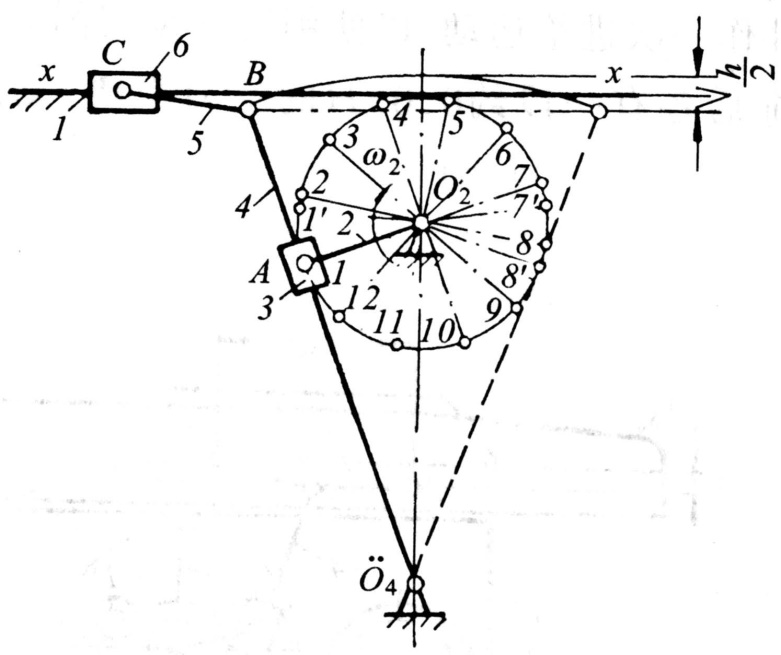

根據機構圖可知，整個機構的運轉是通過由構件2、3、4所構成的曲柄搖桿機構以及構件4、5、6所構成的偏置搖桿滑塊進行傳動的。當原動件曲柄2以定角速度做轉動時，搖桿4亦在一定的角度范圍之內循環擺動，進而實現構件6即刨頭的周期性的往復的直線運動，進而實現切削的目的。
（3）主傳動機構的工作性能
可以看出該機構由于采用了曲柄滑塊機構，保證了較大的行程速度變化系數K，有著較為顯著的急回運動，從而減小了機構的周期運行時間，提高了生產效率。
通過恰當?shù)倪x取桿件長度，可以非常輕松地進行滿足刨床行程的要求。
工作行程中刨刀速度較慢,變化平緩,符合切削要求
（4）機構的傳力性能
?????該機構傳動轉角為90°，有著較佳的傳動性能，能承受較大的載荷，機構運動鏈較長，傳動間隙較大。連桿機構中的低副一般是幾何封閉對于保證機構工作的可靠性有利。但過長的傳動路線容易積累誤差且降低效率。 ?????????????????????????????????
（5） 機構的動力性能分析。
該機構有著良好的對稱性，可在運行過程中可減小震蕩，保證機構傳動的穩定性，只需要選取剛度較大的連桿，即可承受較大的切削力，且運動副為面接觸，壓強較小，磨損小。
（6） ??機構的合理性
結構合理簡單，緊湊，尺寸與質量不大，各運動副均是低副，壓強較小，可承受較大載荷，易于潤滑與維修。
（7）機構的經濟性。
?????該機構都由連桿與滑塊組成，無制作復雜與精密的構件，且各構件都可以設計成為標準構件，故制作成本較低，加工制造容易。各運動副均為低副，無需耗費較多資源對其進行保養。
