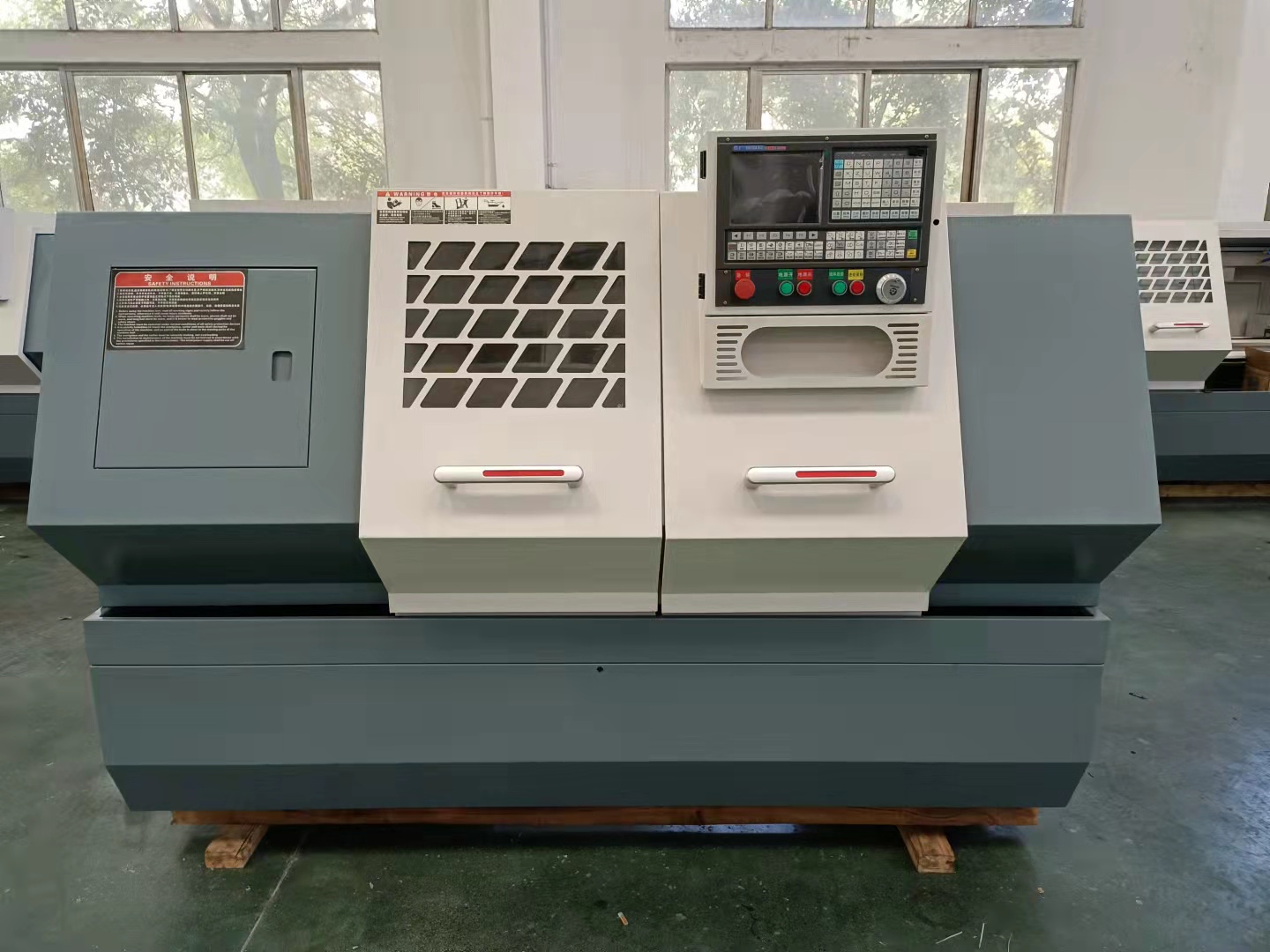

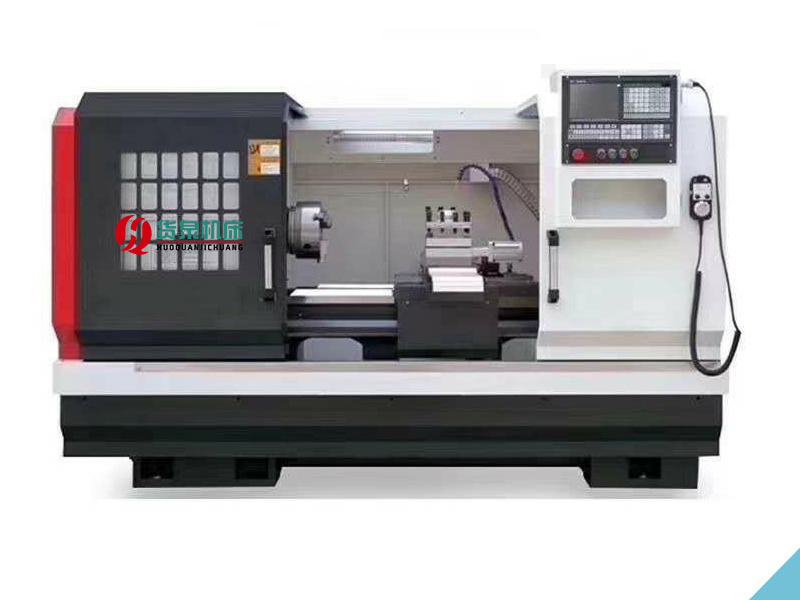

CAK6140數控車床

日期:2021-10-20 來源:www.szzzw.cn 點擊:2248次

生產廠家：山東貨泉機床有限公司
產品名稱：CAK數控車床
刀具配置：四工位電動刀架
電機功率：7.5KW
操作系統：廣數
機床重量：2100-4100kg
外形尺寸：2550*1550*1700mm

在線咨詢全國熱線
13561118691

產品描述

數控車床主要用于軸類零件或盤類零件的內外圓柱面、任意錐角的內外圓錐面、復雜回轉內外曲面和圓柱、圓錐螺紋等切削加工，并能進行切槽、鉆孔、擴孔、鉸孔及鏜孔等。

1?手動三擋變速，檔內無極調速。低速扭矩大，轉矩響應快。
2?導軌400mm寬，導軌兩側經過加寬，加厚，加工穩定性更好。
3?Z軸絲杠采用國產名優50粗，傳動更加穩定
4?刀架采用國產名優，重復定位精度高、抗震性好、耐腐蝕、防銹、抗老化。
5?機床導軌整體淬火層深，提高機床的使用壽命，抗損傷硬度HRC52。
6?有完善的安全保護裝置，符合通用標準。

7?本機床使用三相 380V/50Hz 交流電源。?

技術參數	Specifications	單位	CAK6140??CAK6140B?
床身上最大回轉直徑	Max.Swing over bed	mm	400
最大加工長度	Max.Processing length	mm	750/1000/1500/2000/3000
主軸錐度	Spindle?taper	?	MT6??(B:?90 1:20 )??
卡盤規格	Chuck size	mm	C6??(B:D8)??
主軸通孔直徑	Spindle bore	mm	52??(B:80)??
主軸轉速3檔 ?	Spindle speed3 steps ?	rpm	? 21-1500(I:21-150,II:66-500,III:162-1500)
尾座套筒行程	Tailstock sleeve travel	mm	150
尾座套筒錐度	Tailstock sleeve taper	?	MT5
定位精度	Position accuracy	mm	±0.015
重復定位精度	Repositioning accuracy	mm	±0.006
X/Z快移速度	X/Z axis rapid traverse	m/min	4/6
主軸功率	Spindle motor	kW	7.5
包裝尺寸	Machine dimension?for 750	mm	255015501700
	Machine dimension?for 1000	mm	275015501700
	Machine dimension?for 1500	mm	325015501700
	Machine dimension?for 2000	mm	370015501700
	Machine dimension?for 3000	mm	471015501700
重量	Machine weight for 750	kg	2100/2800	?
	Machine weight for 1000	kg	2200/2900	?
	Machine weight for 1500	kg	2300/3150	?
	Machine weight for 2000	kg	2700/3350	?
	Machine weight for 3000	kg	3500/4100	?

機床的主要簡介及用途；

本機床是機電一體化加工機床，適于加工短軸類、盤類機械零件，一次編程輸入可自動實現機械零件的外圓、內孔、螺紋、復雜弧面的加工。廣泛用于機械、汽車、摩托車、油泵油嘴、化工、儀表、醫療等行業零件的機械加工。

機床的主要結構特點；

1、臥式平床身結構，主要構件均采用高強度材料樹脂砂鑄造，充分的時效處理，導軌經高頻淬火處理，確保機床長期使用的穩定性。

2、機械二檔檔內無級調速或主軸單元無級調速。

3、機床縱橫向運動軸采用伺服電機驅動、精密滾珠絲杠副傳動,各軸響應快、精度高、壽命長。絲杠軸承選用絲杠專用推力角接觸軸承，能承受較高的軸向載荷，確保了進給傳動裝置的剛性與精度。? ? ? ? ? ? ??

4、油路潤滑選用自動間歇式電動潤滑泵,可對機床各部位強制潤滑。

5、機床采用雙門防護設計結構，美觀宜人，防水可靠，排屑方便。

吊運與安裝；

1、機床的運輸與存放

機床在包裝過程中，采用了氣相防銹密閉包裝及相應的防振和抗沖擊措施，能保障經受住-10℃-55℃溫度范圍的運輸和存放。

2、吊運及鏟運

機床吊運按方法進行。使用起重機吊運裝有機床的包裝箱時，必須按機床包裝箱外部起吊標志用鋼絲繩進行起吊，要盡量減輕包裝箱受到各種沖擊利振動。移動和放下時，不應使箱底和側面受到?jīng)_擊或劇烈的振動，不允許包裝箱過度傾斜，其傾斜角不得大于15° ,以兔影響機床的精度。

拆開包裝箱時，首先檢査機床的外部情況，并按產品裝箱單清點附件及工具是否齊全。經拆箱的本機床，應用鏟車接運，機床鏟運時應避免撞。

機床無包裝箱時所示的方法用鏟車接運。

安裝前的準備工作壞境要求（機床方而）

機床不應安裝在以下的位置：

1、溫度有明顯變化的環境，如機床的安裝位置有直接或靠近熱源的地方。

2、濕度大的地方。

3、灰塵太大、太臟的地方。

4、機床周圍有振源的地方。

5、地面軟而不堅實的地方。

如果機床在不得已的情況下一定要安裝在接近振源附近，必須在機床周圍挖槽溝或類似的措施以防振。

如果機床只能在軟而不堅實的地面上安裝，必須采取打樁的形式或類似措施以增強土層的支承能力，這樣才能防止機床下沉或傾斜。

環境要求（NC方面）

環境溫度（操作狀態下）5?C~40t °

濕度；正常相對濕度低于75%。

動力接口

電源接線端子位于電柜里。

總電源

根據參數表規定的總電源準備好電源線和接地線。

地基

為地基圖。安裝機床前應首先選擇一塊平整的地方。然后根據規定安排環 境，根據地基圖決定安裝空間并做好地基。

如何安裝

臨時水平調整

吊起機床，將地腳螺栓放入床腳對應螺栓孔中和將墊跌放入調水平螺釘下。

然后將機床慢慢地放下，使地腳螺栓按地基圖的規定進入地腳螺栓孔中。

將楔鐵打入床身的下面進行臨時性水平調整，做到粗調平°?

完成調整以后，用水泥將地腳螺栓固定。

如用防振墊鐵則可直接放置于平整的水泥地面上。

機床安裝驗收；

機床水平通過調平螺釘（包括床腳下的調平螺釘和床御與床身間的調平噪釘）或地腳螺栓來校準。

隨機供應的提供了本機床的精度數據，如機床安裝后的測量結果低于提供的數據，通常是由于運輸不當或安裝調整機床不適所致，只要恰當?shù)卣{(diào)校機床，便可獲得良好的精度。

內部裝置連接的檢査

完成調水平工作后，在接通機床電源之前，應做以下工作：

確保地線連接無誤.

擰緊端子上的螺釘。

重新檢査各連接器是否接緊.

確保NC裝置中的印刷線路板牢固不動’

檢査并確保輸入電源相位正確。如果電源為反相位，那么就要注意到NC裝置和AC轉換控制板將會產生故障。

試車前的檢査；

清理

為了防銹，機床的滑動表面和一些金屬件表面涂上了一層防銹劑。在運輸過程中土、灰塵、砂粒和臟物等很可能會進入防銹涂層中，所以一定要粽各部上的防銹涂層清理干凈，否則不能開動機床。在清理時，應用布產上處理油進行擦洗。清理后，再涂上規定的一薄層潤滑油。

機床檢査

機床各部有無損壞，有無遺失零件或附件。

機床潤滑各部是否得到潤滑，管路是否全部接好。

接通電氣前后的電氣系統檢査：

床身水平的最終調整

試車前用準備

試車前應用毛巾、淸洗油將機床清洗干凈，然后在所有外觀光潔表面（除三角皮料糟）按規定進行潤滑.

試車

機床裝完成后進入最初試車之前，一定要非常慎.試車時間約為1小時，在整個試運轉期問不應使用大載荷試車。將機床從低速到高速逐級進行運轉，并試驗檢查各部件動作，如無異?，F(xiàn)象，即可投入運行.

機床操作
