ZX7550C鉆銑床

日期:2021-10-20 來源:www.szzzw.cn 點擊:2151次

生產廠家：山東貨泉機床有限公司
產品名稱：ZX7550C鉆銑床
電機功率：1.5kw
機床重量：約900kg
外形尺寸：1280mm×1100mm× 2080mm

在線咨詢全國熱線
13561118691

產品描述

結構特點：??

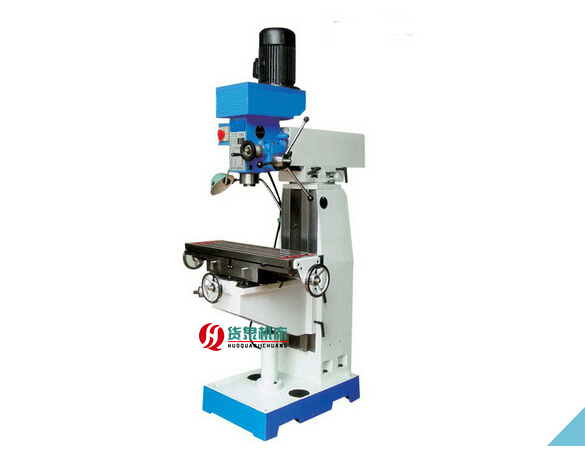

ZX7550C鉆銑床外觀造型美觀大方，總體布局勻稱協調.齒輪為磨齒經高頻淬火調質噪音低經久耐用，本機為方形箱體的多功能鉆銑床，立銑頭為齒輪傳動,扭矩傳遞好,加工效率高，裝有機械進給器，可實現工作臺縱向自動進給，減少了勞動強度，提高了加工精度和表面光潔度。床身導軌淬火處理，有良好的耐磨能力，銑頭安裝于滑臂前端，可沿滑臂上下移動，不僅能在垂直平面內左右回轉45度，又可在床身上回轉360度，具有良好的加工萬向性。

主要用途;本機床是綜合銑床和鉆床之特點設計開發的一種銑鉆床，它具有銑削、鉆孔、攻絲、鏜孔、磨削、擴孔、鉸孔、鋸斷等多種功能，是小型企業、模具制造業、機械工維修等行業的理想加工設備。對于經常鉆削大孔，宜選用本款齒輪傳動機床，本機床最高速2800r/min具有端面磨削功能.

主要技術參數	ZX7550C
鉆孔直徑	50
端銑寬度	100
立銑直徑	25
鏜孔直徑	120
攻絲直徑	M16
主軸端面至工作臺距離	90~490
主軸轉速范圍(r.p.m)	(立)115~1750
主軸行程	120
工作臺尺寸	1000×240
工作臺行程	500×230
外型尺寸	1280×1100× 2080
電動機功率	(立)0.85/1.5

操作前必讀：

1.操作前要檢查設備上的防護、保險、信號裝置。機械傳動部分、電氣部分要有可靠的防護裝置。工、卡具是否完好，否則不準開動；

2.鉆床的平臺要緊住，工件要夾緊。鉆小件時，應用工具夾持，防止被加工件帶起旋轉，不準用手拿著或按著鉆孔；

3.開動機床時主軸應按順時針方向轉動；

4.自動走刀，要選好進給速度，調好行程限位塊。手動進刀一般按逐漸增壓和減壓的原則進行，以免用力過猛造成事故；

5.調整鉆床速度、行程、裝夾工具和工件時，以及擦試機床時，要停車進行；

6.機床開動后，不準接觸運動著的工件、刀具和傳動部分。禁止隔著機床轉動部分傳遞或拿取工具等物品；

7.在操作過程中,要注意和控制機床的情況,若出現不正常的征兆, 應及時停止操作,并立即請有關人員組織維修；

8.機床運轉時，不準離開工作崗位，因故要離開時必須停車并切斷電源；

9.鉆頭上繞長鐵屑時，要停車清除，禁止用口吹，手拉、應使用刷子或鐵鉤清除；

10.使用搖臂鉆，橫臂回轉范圍內不準有障礙物。橫臂和工作臺不準有浮放物；

11.工作結束時，將橫臂降到低位置。主軸箱靠近立柱，并都要卡緊；

12.兩人或兩人以上在同一臺機床工作時，必須有一人負責安全，統一指揮，防止發生事故。?

加工操作步驟：

（1）裝夾刀具和工件時必須停車;?

（2）擦干凈主軸內孔(莫氏3 號)和刀桿錐面,將刀桿錐入主軸內孔,放入拉桿吊緊刀桿；

（3）將要加工的零件放到工作臺面上,用壓板壓緊后,縱向和橫向移動到所需位置；

（4）松開立柱鎖緊手柄,搖動升降手柄將主軸箱移下；

（5）啟動機床,選擇好轉速,逆時針轉動多用操作手柄,此時即可進行銑削加工；

（6）銑工件時,一定要鎖緊主軸箱和主軸,同時根據需要鎖緊縱向橫向塞鐵,以免加工尺寸變化；

（7）更換鉆夾頭或銑頭時,將頂部防護罩松開放在邊上,將拉桿螺紋旋松2-3 牙,然后用榔頭敲擊使錐柄與主軸脫離,最后用手松開拉桿進行更換。

（8）完成工作后應該切斷電源,搞好機床和環境的清潔工作,并對機床外露加工面加注機械油,以免機床表面生銹,影響使用和美觀。

傳動系統：

本銑床的傳動系統主要由:電機、同步帶輪、主軸等組成。傳動方式是由直流無刷電動機通電啟動后,通過電機與主軸用同步帶輪傳動主軸旋轉,而后進行工作；通過無級變速旋鈕，在規定的轉速范圍內調節電機轉速而進行變速，主軸轉速為100—1750 轉/分,通過正面上方的主軸轉速液晶顯示屏可以清晰的看到當前的速度值。

重要的安全說明：

1.為防止觸電事故的發生,避免給人體帶來傷害,在使用電動工具、機床和設備時,應加強基本的安全防護;?

2.要保持機床周圍環境的整潔,雜亂的環境會存在安全隱患;?

3.切勿將機床安置在易受雨淋或潮濕的地帶,機床周圍不允許存放易燃液體(如汽油等);

4.孩子們應都遠離工作場地;?

5.為保護人身安全,機床的所有設備應該有安全接地裝置;?

6.疲倦時切勿進行操作;?

7.酗酒和使用麻醉劑者不準進行操作;?

8.切勿穿著寬大衣服、領帶或佩帶貴重首飾,以免被正在運轉的零件帶走而帶來危險;?

9.操作者應配戴工作帽,務必把長發罩住;?

10.操作者必須配戴防護眼鏡，防止碎屑飛入眼睛;?

11.工作期間操作者要保持正確的姿態、身體應保持平衡狀態。
