設備主要用途：
YL系列液壓拉床適用于各種機械部件的盤、套、環內孔的鍵槽、異性內孔及螺旋形花間等幾何形狀的精加工。廣泛使用于汽車、摩托車、農機、紡機、帶
鋸床、臺鉆、電動工具、園藝工具、切削工具、電動機、減速器、水泵、空調及齒輪、鏈輪、渦輪等生產制造行業，適宜于大批量生產。具有高精度、高效率等特點。
|
型號
|
電機功率
|
油缸行程
|
缸體直徑
|
泵體型號
|
活塞直徑
|
重量
|
|
單位
|
kw
|
mm
|
mm
|
?
|
mm
|
kg
|
|
YL30T
|
7.5
|
1500
|
168
|
25
|
140
|
1500
|
大多數拉床利用的是拉刀作直線拉削的主運動，而沒有進給運動。廣泛應用于汽車、摩托車、農機、航空及工程機械等行業。
液壓元件是工程機械的一個核心部件，使用液壓夾具有很多的優點：
（1）使用液壓夾具可以保證加工精度。采用液壓夾具安裝定位，可以快遞準確的確定工件與機床、刀具之間的相互位置，工件的位置精度由夾具保證，不受工人技術水平的影響，。
（2）使用液壓夾具可以提高生產率、降低成本。使用液壓夾具裝夾工件，無需找正便能讓工件迅速的定位和夾緊，顯著的減少了輔助工時。用液壓夾具裝夾工件提高了工件的剛性，可以加大切削用量?？梢允褂枚嗉?、多工位夾具裝夾工件，并且采用高效夾緊，這些因素均有利于提高勞動生產率與安全性。
（3）采用夾具之后，產品的質量也會更加穩定，廢品率下降，排除批次性。可以安排技術等級較低的工人，有效的降低了生產成本。擴大機床的工藝范圍。使用專用液壓夾具可以改變?cè)瓩C(jī)床的用途和擴大機床的使用范圍，實現一機多能。使用液壓夾具可以減輕工人的勞動強度。用夾具裝夾工件方便、安全、快速，當采用氣動，液壓等夾緊裝置時，可減輕工人的勞動強度。
正是因?yàn)槭褂靡簤簥A具具有這么多的優勢，所以才會被廣泛的應用著。

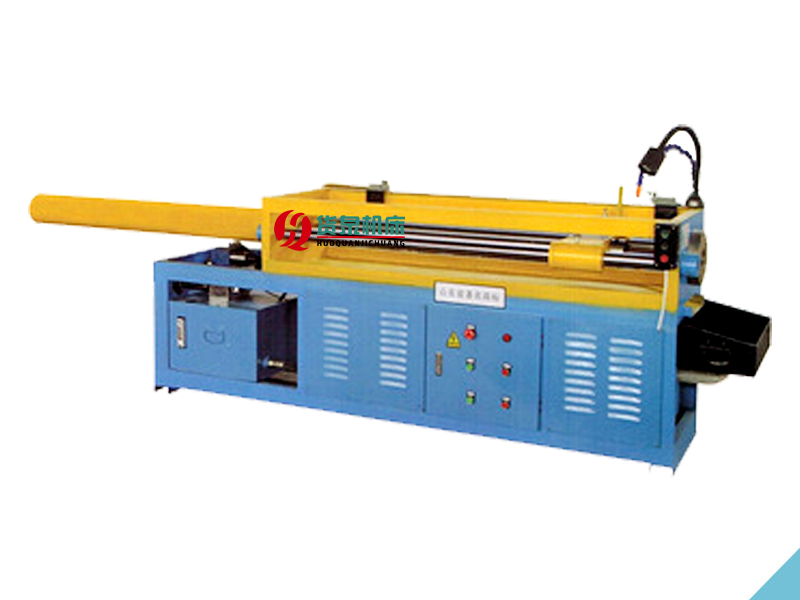

YL30T液壓拉床的組成：
（1）拉床的頭部拉刀的夾持部分，用于傳遞拉力。
（2）頸部：頭部與過渡錐部之間的連接部分，并便于頭部穿過拉床擋壁，也是打標記的地方。
（3）過渡錐部：使拉刀前導部易于進入工件孔中，起對準中心的作用。
（4）前導部：起引導作用，防止拉刀進入工件孔后發生歪斜，并可檢查拉前孔徑是否符合要求。
（5）切削部：擔負切削工作，切除工件上所有余量，由粗切齒，過渡齒與精切齒三部分組成。
（6）校準部：切削很少，只切去工件彈性恢復量，起提高工件加工精度和表面質量的作用，也作為精切齒的后備齒。
拉床安全技術操作規程；
1、操作者必須熟練掌握拉床的操作要領和技術性能，憑經考核合格后上崗作業。
2、操作者在啟動機床前必須認真檢查液壓油箱及冷卻液箱內的油液是否足夠液壓用油不應含有凝結物、酸、堿及水分和其他有害雜質。液壓用油應經過濾器注入油箱，濾油器使用后，應用煤油洗凈。液壓油用20號機油，并且使用4至5個月后予以更換。
3、必須按潤滑圖表要求，認真做好各潤滑部位的加油潤滑工作。
4、在每次使用前，必須先讓主溜板空車往復運動數次，并將壓力表附近的放氣螺塞略松開，將油缸內空氣排除，以免主溜板爬行。
5、在拉削過程中，若系統壓力產生降壓現象，應立即通知維修工進行修理。
6、拉刀應輕拿輕放，防止拉刀斷裂。
7、各導軌面應經常保持清潔，并經常清除灰塵。
8、應根據工件選擇合理的拉刀和拉刀導套。
9、人離開機床時，必須關車停機。
10、工作臺和機床導軌上，不準堆放刀具、工具等物品。
11、操作者發現設備故障應立即停機，及時上報車間和設備部門進行檢修，嚴禁帶病作業。
12、下班前，操作者應按要求，認真做好設備的清潔保養，做好潤滑加油及周圍場地的清潔衛生，產品零件要安放整齊，并關閉電源。
拉刀是昂貴的精密刀具,為降低加工成本提高生產率,應重視延長拉刀使用壽命。
拉削雖屬容易操作,但是拉刀的設計、制造、刃磨、使用不當時,拉削可能產生種種缺陷,使拉削效果不佳,甚至造成廢品或損壞拉刀。而普通的一把拉刀價格都在千元以上。因此,拉削工作中必須掌握拉削規律,防止拉削缺陷產生, 或能迅速查出缺陷原因,采取措施予以解決。
1、材料硬度過高或過低
工件的硬度在180～210HB時，拉削后表面質量也十分好。當工件硬度低于170HB或高于240HB時，應對工件進行調質處理，以改善其切削性能。硬度過低，就會產生堆屑，只要有一個齒被粘住,其他齒也相繼粘住,從而導致拉刀斷裂。硬度過高，拉削時切削力將增大，拉刀長期超負荷工作會導致疲勞斷裂。操作者可根據切屑的形狀來判斷工件的拉削性能。如是卷屑，則表明工件的切削性能良好；如是堆屑，則表明工件的切削性能較差。
2、材質不均勻
如果工件的材質不均勻，熱處理后的硬度也不一致，拉削時橫向負荷不平衡，拉刀會偏向軟的一側而造成斷裂。
3、刃磨質量差
刃磨拉刀時，應連續靠磨,以防刃口易因熱應力產生磨削裂紋,導致拉削時崩刃并嚴格保持刀齒固有的特點，否則會影響拉刀的使用。特別要保證拉刀原來容屑槽的深度和形狀，拉刀容屑槽槽形不正確,例如前刀面直線部分過長,或槽形不圓滑,有凸臺,影響切屑的順利卷曲、產生不易清除的粘屑、容屑槽堵塞,不易排屑,最后導 致拉刀的崩刃或斷裂。應控制好拉刀上所有接觸工件部分的粗糙度，刀刃越粗糙，拉刀的壽命就越短。粗糙的排屑槽會增加切屑卷曲排出的阻力。刀刃表面粗糙度值越低、拉刀的壽命也就越長。拉削后,切屑清除若不干凈 ,再拉削時切屑堵塞容屑槽會導致拉刀斷裂。如果拉刀已過度磨損而不送去修磨還在繼續使用時,會使拉削力急劇增大,導致拉刀斷裂。
由于切削寬度與切削厚度（齒升量）是固定的，因此合理選取拉削速度對提高拉削加工生產率很重要。拉削速度一般在1~8米/分范圍內。先驅時，要考慮到拉刀的類型、尺寸、齒升量、工件與刀具的材料，以及工件表面質量的要求等因素。當拉刀齒升量大時，拉削速度應取小些；拉刀材料耐熱性高的，可以用較大的拉削速度；拉削較硬（HB=280~320）或較軟（HB=147~170）的工件時，拉削速度應相應降低。拉削硬度HB=320以上的工件時，拉削速度更應該降低。對于拉削硬度過低或過高的工件時，經過熱處理后再進行拉削。
液壓拉床的工作原理；
頭部：拉刀的夾持部分，用于傳遞拉力；
頸部：頭部與過渡錐部之間的連接部分，并便于頭部穿過拉床擋壁，也是打標記的地方；過渡錐部：使拉刀前導部易于進入工件孔中，起對準中心的作用；
前導部：起引導作用，防止拉刀進入工件孔后發生歪斜，并可檢查拉前孔徑是否符合要求；
切削部：擔負切削工作，切除工件上所有余量，由粗切齒、過渡齒與精切齒三部分組成；
校準部：切削很少，只切去工件彈性恢復量，起提高工件加工精度和表面質量的
作用，也作為精切齒的后備齒。
拉床分類1、按加工表面不同，拉床可分為內拉床和外拉床。
2、內拉床（見圖）用于拉削內表面，如花鍵孔、方孔等。工件貼住端板或安放在平臺上，傳動裝置帶著拉刀作直線運動，并由主溜板和輔助溜板接送拉刀。內拉床有臥式和立式之分。前者應用較普遍，可加工大型工件，占地面積較大；后者占地面積較小，但拉刀行程受到限制。外拉床用于外表面拉削，主要有下列幾種：
①立式外拉床，工件固定在工作臺上，垂直設置的主溜板帶著拉刀自上而下地拉削工件，占地面積較小。②側拉床，臥式布局,拉刀固定在側立的溜板上,在傳動裝置帶動下拉削工件，便于排屑，適用于拉削大平面、大余量的外表面，如氣缸體的大平面和葉輪盤榫槽等。③連續拉床，較多采用臥式布局，分為工件固定和拉刀固定兩類。前者由鏈條帶動一組拉刀進行連續拉削，適用于大型工件后者由鏈條帶動多個裝有工件的隨行夾具通過拉刀進行連續拉削，適用于中小型工件。
3、立式拉床按刀具進給方向可分為上拉式和下拉式。
4、此外，還有齒輪拉床、內螺紋拉床、全自動拉床、數控拉床和多刀多工位拉床等。
液壓拉床拉切削時注意事項：
（1）切削液不只應有力地噴注向刀齒上，在工件外表面上也要有足夠的冷卻。
（2）應該常調查工件拉削表面質量及拉床拉刀磨損情況，應及時注意修磨。
（3）拉床托刀架調整到與工件孔同心，不同心時要及時調理，不然會有孔的偏移和拉床拉刀折斷的風險。 ??
拉床液壓系統中液壓油泵不輸油的原因及相應的解決方法：
?產生原因：
（1）溢流閥無壓力，因此液壓油泵輸出的油從滋流閥排回油箱，而無油輸人液壓油泵中。
（2）液壓系統中的操縱閥卡住或安裝電磁鐵的螺釘脫落及電磁鐵鐵芯上的銷釘斷裂或脫落。?
解決方法：
（1）可根據液壓油泵啟動時空轉并產生噪聲調整方法，進行檢查和調整溢流閥的壓力。
（2）拆檢并清洗液壓系統中的操縱閥，緊擰電磁鐵的連接螺釘，或更換電磁鐵鐵芯上的銷釘?shù)取?/div>
以上就是YL30T液壓拉床的基本介紹，希望大家看了之后能更多的了解到液壓拉床的知識并且合理使用！
液壓拉床注意事項：
1、本壓力機要正確接地，以單獨接地為好；
2、機器在運轉中不允許校正模具：
3、液壓油為N46號抗磨油或N46號低凝液壓油，經80~100目絲網過濾后使用，第一次換油時間不超過兩個月為宜，以后每六個月油一次；
4、本機工作200小時后應檢查油液清潔度，要求無異味，在白色的濾紙上滴一滴油液，油液的中心點以內無黑漬，否則應換油；
5、壓力機不得過載使用；
6、系統如出現意外泄露，消除故障后應補充足夠液壓油；
7、經常檢查泵站，油箱的清潔，嚴禁水、灰塵、異物進入油箱；
8、如轉換功能，應把系統內空氣排凈方可工作；
9、在試車及工作中如有異常應立即停機檢查；
10、油箱使用容量140L
臥式拉床安全操作規程；
1.操作者必須熟悉本設備的結構、性能和操作方法，待考試合格后，持證上崗；
2.操作者要認真做到“三好”（管好、用好、修好）、“四會”（會使用、會保養、會檢查、會排除故障）；
3.操作者必須遵守設備使用的“五項紀律”及設備維護的“四項要求”的規定；
4.操作者要隨時按照設備“巡回檢查內容”的要求對設備進行檢查；
5.按“設備潤滑圖表”規定進行加油，做到“五定”（定人、定點、定質、定時、定量），注油后將設備油杯（池）的蓋子蓋好；
6.嚴禁超規范、超負荷使用設備；
7.停機在八小時以上的設備，再次起動時應先低速運轉3-5分鐘，確認潤滑系統通暢、各部位運轉正常后，方可開始工作；
8.拉刀的行程距離不得超過最大長度界限，以防撞壞密封圈，產生漏油現象；
9.根據工件孔的直徑，加工長度和材料，選擇合適的拉刀及拉削行程長度和工作速度，其接觸面要清理干凈；
10.在工作負荷情況下，要檢查活塞桿上無漏油現象，若出現漏油應擰緊工作液壓缸前蓋上的法蘭盤螺絲和輔助液壓缸蓋螺絲；
11.禁止在機床運動部分及導軌面上放置任何物品，并保證有足夠的冷卻液；
12.液壓系統（包括各閥）必須保持工作正常、油壓穩定、油溫不得高于60℃；
13.工作中必須經常檢查并消除拉桿、導軌、溜板和支撐刀架等處的鐵屑、油污等雜物；
14.拉削的工件要放正，不得有傾斜現象，工作中禁止中途停車或變換行程速度；
15.工作完畢，及時把拉刀卸下清凈，將手柄置于非工作位置，切斷電源，清理機床衛生，認真執行
?
